Technische Definition

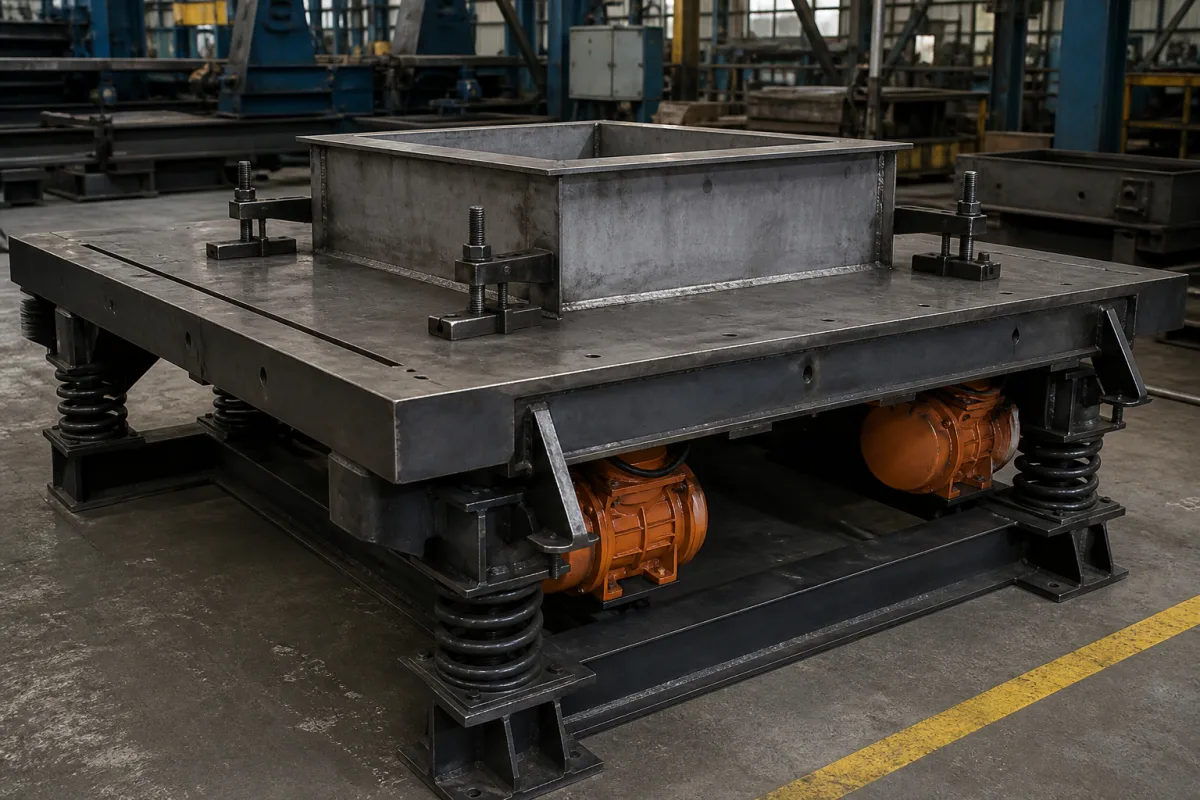

Der Rütteltisch ist eine kritische Komponente von Sandformmaschinen, die in Gießereien eingesetzt werden. Er erzeugt kontrollierte mechanische Vibrationen, um Formsand in Formkästen gleichmäßig zu verteilen und zu verdichten, wodurch eine ordnungsgemäße Dichte gewährleistet und Lufteinschlüsse beseitigt werden, um präzise Formhohlräume für den Metallguss zu schaffen. Dieser Tisch ist für die Integration in Sandformanlagen konzipiert und dient als Plattform, auf der Formkästen platziert und vibriert werden. Die Tischoberfläche besteht typischerweise aus Gusseisen (HT200 nach GB/T 9439) und wird von einem Rahmen aus Baustahl mit Gummi-Isolierfüßen getragen, um die Übertragung von Vibrationen auf die Umgebung zu minimieren. Der Vibrationsmechanismus, oft ein Unwuchtgewicht oder elektromagnetischer Vibrator, erzeugt eine oszillierende Bewegung mit einstellbaren Frequenzen (50–60 Hz) und Amplituden (0,5–2,0 mm), sodass Bediener den Verdichtungsprozess an spezifische Sand- und Formanforderungen anpassen können. Der Tisch ist in Größen von 1000×1000 mm bis 2000×2000 mm erhältlich, mit einer maximalen Lastkapazität von 500 bis 5000 kg, je nach Modell. Die Zentrifugalkraft reicht von 10 bis 100 kN, angetrieben von einem Drehstrommotor mit einer Leistung zwischen 1,5 und 15 kW. Die Standard-Versorgungsspannung beträgt 380 V bei 50 Hz gemäß IEC 60038, und die Schutzart ist IP54 nach IEC 60529, geeignet für den Innenbereich in staubigen und spritzwassergefährdeten Umgebungen. Der Betriebstemperaturbereich liegt zwischen -10°C und 50°C. Das Maschinengewicht variiert je nach Größe und Kapazität zwischen 500 und 3000 kg. Alle aufgeführten Parameter sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für bestimmte Modelle bestätigt werden. Der Rütteltisch ist eine Komponente, keine eigenständige Maschine, und seine Leistung hängt von der ordnungsgemäßen Integration in das Formsystem ab. Käufer sollten modellspezifische Spezifikationen, einschließlich Tischgröße, Lastkapazität und Vibrationseigenschaften, mit dem rechtlichen Hersteller oder Lieferanten verifizieren, um die Eignung für ihre Anwendung sicherzustellen.
Funktionsprinzip
Der Rütteltisch arbeitet mit einem Unwuchtmechanismus oder elektromagnetischen Vibratoren, die eine oszillierende Bewegung erzeugen. Bei Aktivierung vibriert die Tischoberfläche mit bestimmten Frequenzen und Amplituden und überträgt kinetische Energie auf den darauf platzierten, sandgefüllten Formkasten, wodurch die Sandpartikel sich setzen und gleichmäßig verdichten. Frequenz und Amplitude können eingestellt werden, um die Verdichtungsintensität zu steuern, eine optimale Dichte zu gewährleisten und Lufteinschlüsse zu beseitigen. Die Gummi-Isolierfüße reduzieren die Übertragung von Vibrationen auf den Boden und umliegende Geräte, während der Baustahlrahmen Stabilität und Unterstützung bietet.
