Technische Definition

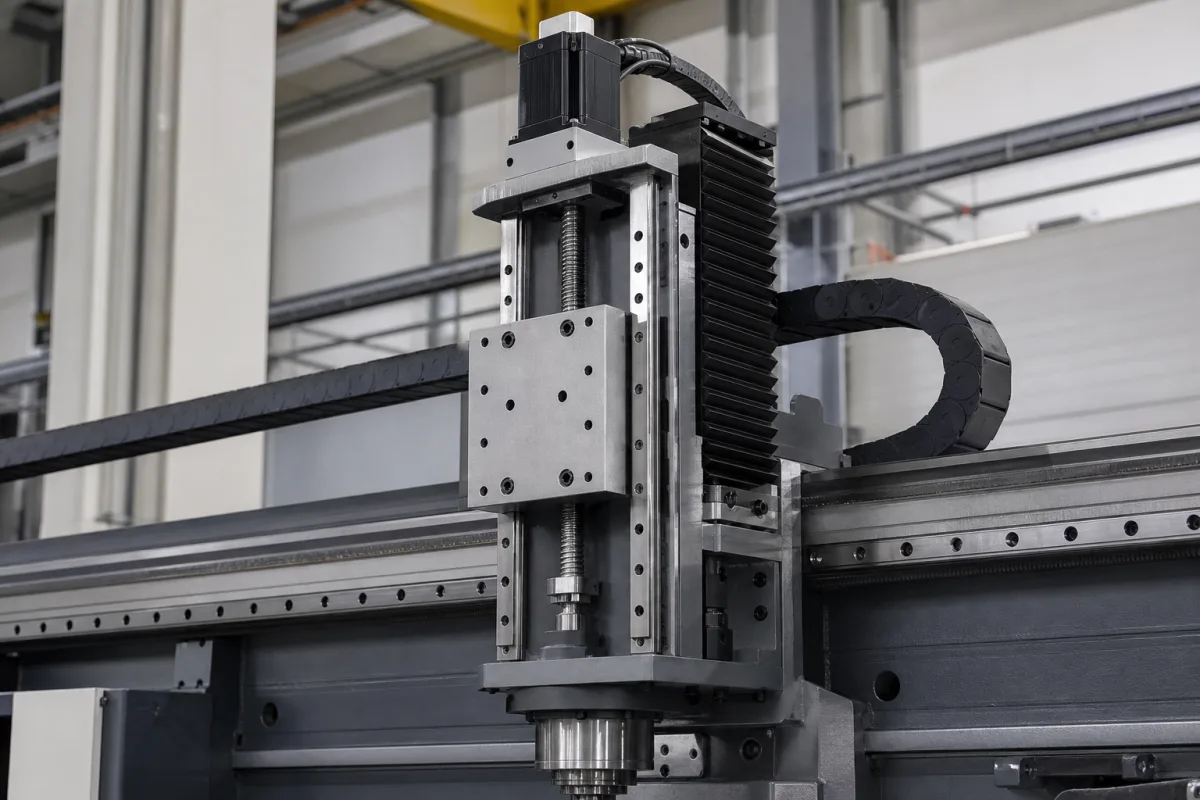

Ein präzises mechanisches Bauteil innerhalb eines Portalsystems, das für kontrollierte vertikale (Z-Achsen-)Bewegungen verantwortlich ist, typischerweise verwendet für Positionierung, Heben oder Kraftausübung in automatisierten Fertigungs- und Materialhandhabungsanwendungen. Dieser Aktor wandelt die Rotationsbewegung eines Motors (Servo, Schrittmotor oder andere) über mechanische Übertragungselemente wie Kugelgewindetriebe, Trapezgewindespindeln oder Linearmotoren in präzise lineare Bewegung um, mit Positionsrückmeldung durch Encoder oder Sensoren. Er ist für die Integration in Portalsysteme ausgelegt, bei denen vertikale Positioniergenauigkeit und Wiederholbarkeit entscheidend sind. Der Aktor ist in verschiedenen Konfigurationen erhältlich, um unterschiedliche Last- und Hubanforderungen zu erfüllen. Standardhübe reichen von 100 bis 600 mm, Sonderhübe sind verfügbar. Die maximale Nutzlast liegt zwischen 50 und 200 kg, abhängig von Modell und Konfiguration. Die Positionierwiederholbarkeit beträgt ±0,02 bis ±0,05 mm, geprüft nach ISO 230-2, höhere Genauigkeit auf Anfrage. Die maximale Geschwindigkeit liegt zwischen 0,5 und 1,5 m/s, abhängig von Last und Motorwahl. Motorleistungsoptionen sind 0,4 bis 3,0 kW, mit Servo- oder Schrittmotoren. Die Versorgungsspannung ist dreiphasig, 220–380 V AC, gemäß IEC 60038. Der Betriebstemperaturbereich liegt zwischen -10°C und 50°C; unter -10°C können Dichtungen versagen. Die Schutzart ist IP54 bis IP65, mit IP65 empfohlen für staubige Umgebungen, gemäß IEC 60529. Der Spindeldurchmesser beträgt 16 bis 32 mm (Kugel- oder Trapezgewinde), gemäß ISO 2901. Die Spindelsteigung beträgt 5 bis 20 mm und bestimmt Geschwindigkeit und Auflösung. Die Führungsschienenbreite beträgt 15 bis 35 mm, gemäß ISO 12090-1. Die Gesamtabmessungen (L×B×H) reichen von 500×200×150 mm bis 1500×300×250 mm, abhängig von Hub und Last. Das Gewicht ohne Motor beträgt 15 bis 80 kg. Verwendete Materialien umfassen Aluminiumlegierung, Stahl und technische Kunststoffe. Dieses Bauteil ist für den Einsatz in automatisierten Fertigungs- und Materialhandhabungssystemen vorgesehen. Bitte verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung.
Funktionsprinzip
Der Aktor arbeitet, indem er die Rotationsbewegung eines Elektromotors in eine lineare Bewegung entlang der vertikalen Z-Achse umwandelt. Dies wird durch mechanische Übertragungselemente wie einen Kugelgewindetrieb oder eine Trapezspindel oder direkt über einen Linearmotor erreicht. Der Motor, der ein Servo- oder Schrittmotor sein kann, treibt die Spindel an, wodurch eine mit dem beweglichen Schlitten verbundene Mutter entlang der Spindelachse translatorisch bewegt wird. Die Positionsrückmeldung erfolgt über Encoder oder Sensoren, was eine präzise Steuerung der Schlittenposition ermöglicht. Das System ist für vertikale Lasten ausgelegt und bietet wiederholbare Positionierung innerhalb spezifizierter Toleranzen. Die Wahl des Übertragungselements beeinflusst Geschwindigkeit, Auflösung und Tragfähigkeit. Der Aktor wird typischerweise in ein Portalsystem integriert, wo er montiert ist, um ein Werkzeug oder eine Nutzlast vertikal zu bewegen. Steuersignale von einer CNC oder SPS koordinieren die Bewegung des Aktors mit anderen Achsen. Das mechanische Design umfasst Führungsschienen für sanfte und präzise Bewegung, und das Gehäuse schützt interne Komponenten vor Umwelteinflüssen. Die Leistung des Aktors wird durch Faktoren wie Last, Geschwindigkeit und Einschaltdauer beeinflusst, die bei der Auswahl berücksichtigt werden müssen.
