Technische Definition und Kernbaugruppe

Ein typisches Automobil-Batteriemanagementsystem wird durch die Baugruppe aus Hauptsteuereinheit (MCU) und Zellüberwachungs-IC beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronisches Steuersystem zur Überwachung und Verwaltung von Fahrzeugbatteriepaketen.

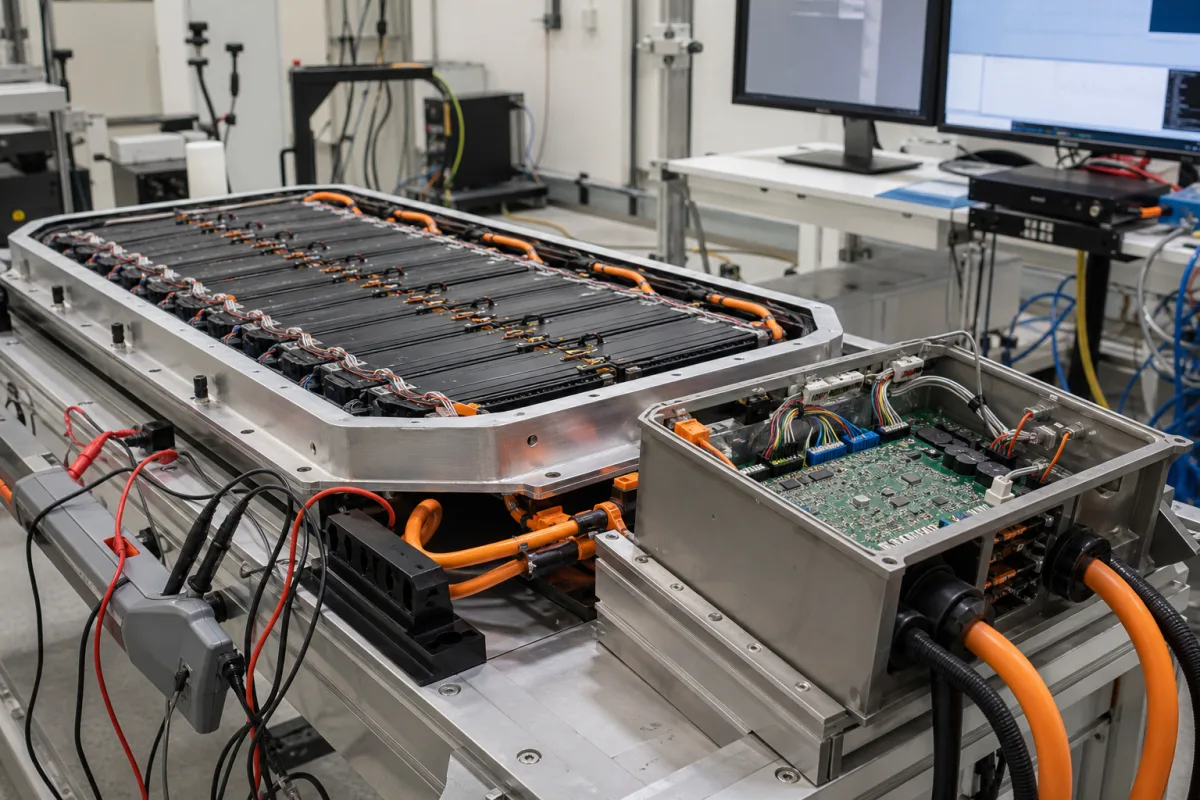

Automobil-Batteriemanagementsystem in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Automobil-Batteriemanagementsystem (BMS) ist eine elektronische Steuereinheit (ECU), die für Elektro- und Hybridfahrzeuge entwickelt wurde. Es überwacht kontinuierlich den Ladezustand (SOC), den Gesundheitszustand (SOH), Spannung, Strom und Temperatur einzelner Batteriezellen in einem Hochvolttraktionsbatteriepaket. Das System gewährleistet sicheren Betrieb, optimiert Lade- und Entladezyklen, balanciert Zellspannungen, um die Lebensdauer des Pakets zu maximieren, und kommuniziert wichtige Daten an die Hauptsteuersysteme des Fahrzeugs. Es ist eine grundlegende Komponente für Sicherheit, Leistung und Reichweite.

Dieses BMS unterstützt Batteriepakete mit einem Betriebsspannungsbereich von 9–36 V und kann bis zu 96–192 Zellen in Reihe verwalten. Es verwendet eine CAN-2.0B-Kommunikationsschnittstelle (gemäß ISO 11898) zur Datenübertragung. Das System arbeitet bei Umgebungstemperaturen von -40 °C bis 85 °C und erreicht eine Genauigkeit der Zellspannungsmessung von ±5 mV. Die Strommessgenauigkeit für die SOC-Schätzung beträgt ±1 % vom Messbereichsende, und nach Kalibrierung beträgt die SOC-Genauigkeit ±3 %. Es misst den Isolationswiderstand von 0 bis 10 MΩ, um Leckagen zu erkennen. Im Schlafmodus beträgt der Ruhestrom weniger als 1 mA. Das Gehäuse ist gemäß IEC 60529 mit IP67 bewertet, geeignet für die Montage im Motorraum. Das Gewicht liegt zwischen 0,5 und 2,5 kg, und die Abmessungen sind innerhalb von 150×100×30 mm bis 300×200×60 mm (L×B×H) anpassbar.

Das BMS besteht aus einer FR4-Leiterplatte, einem Mikrocontroller-IC, Sensor-ICs für Spannung und Temperatur, Steckverbindern und einem Aluminiumgehäuse. Es ist robust für anspruchsvolle Automobilumgebungen. Bitte beachten Sie, dass die aufgeführten Parameter Referenzbereiche für typische Konfigurationen sind; die modellspezifischen Werte und Normen sind mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Das BMS verwendet ein Netzwerk aus Sensoren und einem Mikrocontroller, um Zellparameter zu messen. Spannungs- und Temperatursensoren an jeder Zelle liefern Daten, die der Mikrocontroller verarbeitet, um den Batteriezustand zu bestimmen. Es berechnet SOC, SOH und andere Kennzahlen und führt dann Steuerlogik für Zellbalancierung, Thermomanagement und Leistungsgrenzen aus. Das System kommuniziert über CAN-Bus mit den Hauptsteuersystemen des Fahrzeugs, um einen koordinierten Betrieb zu ermöglichen. Es überwacht auch den Isolationswiderstand, um potenzielle Leckagen zu erkennen und die Sicherheit zu erhöhen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Betriebsspannungsbereich9–36 VoltUnterstützter Batteriepack-Spannungsbereich
Maximale Zellenzahl96–192 StückMaximale Anzahl von Zellen in Reihe unterstützt
SchnittstelleCAN 2.0B N/APrimäres KommunikationsprotokollISO 11898
Betriebstemperatur-40–85 °CUmgebungstemperaturbereich
Zellspannungsmessgenauigkeit±5 mVGenauigkeit der Einzelzellspannungsmessung
Messgenauigkeit des Stroms±1 % FSFor SOC estimation
Genauigkeit des Ladezustands±3 %After calibration
Messbereich des Isolationswiderstands0–10 Detects leakage
Ruhestrom<1 mAIn sleep mode
SchutzartIP67For under-hood mountingIEC 60529
Gewicht0.5–2.5 kgDepends on configuration
Abmessungen (L×B×H)150×100×30 – 300×200×60 mmCustomizable

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

FR4-Leiterplatte Mikrocontroller-IC Sensor-ICs (Spannung, Temperatur) Steckverbinder Aluminiumgehäuse

Komponenten / BOM

Components / BOM
  • Hauptsteuereinheit (MCU)
    Zentrale Recheneinheit für Datenverarbeitung und Systemsteuerung
    Material: Silizium (IC)
  • Zellüberwachungs-IC
    Misst Spannung und Temperatur einzelner Batteriezellen
    Material: Silizium (IC)
  • Stromsensor
    Misst den Gesamtstrom des Packs
    Material: Verschiedene (Hall-Effekt-Sensor, Shunt-Widerstand)
  • Isolationsüberwachung
    Überwacht die elektrische Isolation zwischen Hochvoltbatterie und Fahrzeugchassis
    Material: Silizium (IC)
  • Ausgleichsschaltung
    Passive oder aktive Schaltung zum Ausgleich der Ladung zwischen Zellen
    Material: Widerstände, MOSFETs, Leiterbahnstrukturen auf Leiterplatten
  • Kommunikationstransceiver
    Hardware für Fahrzeugnetzwerkkommunikation (z.B. CAN-Transceiver)
    Material: Silizium (IC)
  • Gehäuse
    Schützt Elektronik vor Umwelteinflüssen und bietet Montagemöglichkeiten
    Material: Aluminium oder Kunststoff

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

CAN-Bus-Kommunikationsausfall mit 100 ms Timeout-Schwelle Verlust der Zellspannungsüberwachung führt zu Überladung auf 4,8 V Dual-redundante CAN-Bus-Architektur mit 50 ms Failover-Umschaltung, unabhängige Zellspannungsüberwachung über sekundären ASIC
Stromsensor-Drift übersteigt ±2% Genauigkeit über 5000 Stunden Ladezustandsberechnungsfehler akkumuliert zu ±15% Abweichung Hall-Effekt-Stromsensor mit 0,5% Genauigkeit, Coulomb-Zählalgorithmus mit Kalman-Filter-Korrektur alle 100 ms

Technische Bewertung

Betriebsbereich
Betriebsbereich
2,5-4,2 V pro Zelle, -40 bis 85°C Umgebungstemperatur, 0-100% Ladezustand
Belastungs- und Ausfallgrenzen
Zellspannung <2,0 V oder >4,5 V, Zelltemperatur >60°C, Zellspannungsungleichgewicht >0,3 V zwischen zwei beliebigen Zellen
Lithium-Ionen-Plattierung bei <2,0 V verursacht interne Kurzschlüsse, Elektrolyt-Zersetzung bei >4,5 V erzeugt Gasdruck, Arrhenius-Gesetz thermisches Durchgehen bei >60°C mit 10°C/min Selbstaufheizrate
Fertigungskontext
Automobil-Batteriemanagementsystem wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

BMS battery management system

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärisch (abgedichtetes Gehäuse, typisch IP67)
Durchflussrate:N/A
Betriebstemperatur:-40°C bis +85°C (betriebsbereit), -40°C bis +125°C (Lagerung)
Montage- und Anwendungskompatibilität
Lithium-Ionen-Batteriepacks (NMC-, LFP-, LTO-Chemien)Blei-Säure-Batteriebänke (AGM-, Gel-, Nassbatterien)Nickel-Metallhydrid (NiMH)-Batteriearrays
Nicht geeignet: Hochvibrations-Industriemaschinen ohne zusätzliche Dämpfung (überschreitet typische Automotive-Vibrationsspezifikationen)
Auslegungsdaten
  • Gesamtspannung des Batteriepacks und Zellanzahl
  • Maximale Dauer- und Spitzenstromanforderungen
  • Erforderliches Kommunikationsprotokoll (CAN, LIN, Ethernet) und Diagnosefunktionen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Zellspannungsungleichgewicht
Ursache: Ungleichmäßige Alterung oder Degradation einzelner Batteriezellen aufgrund von Fertigungstoleranzen, Temperaturgradienten oder inkonsistenten Lade-/Entladezyklen, was zu reduzierter Kapazität und potenziellem thermischen Durchgehen führt.
BMS-Kommunikationsausfall
Ursache: Korrosion oder physikalische Beschädigung von Kabelbäumen und Steckverbindern durch Umwelteinflüsse (Feuchtigkeit, Vibration, thermische Zyklen) oder Softwarefehler, die den Datenaustausch zwischen BMS und Fahrzeugsystemen unterbrechen.
Wartungsindikatoren
  • Dashboard-Warnleuchten (z.B. Batterie-/Motorkontrollleuchte) oder Fehlermeldungen, die auf BMS-Fehler oder Zellungleichgewicht hinweisen
  • Akustische Warnsignale (z.B. Pieptöne) vom Fahrzeug oder sichtbare Anzeichen wie Batterieschwellung, Leckage oder abnorme Wärmeabgabe vom Batteriepack
Technische Hinweise
  • Implementieren Sie regelmäßige Diagnosescans mit OEM-spezifischen Werkzeugen, um Zellspannungen, Temperaturen und Ladezustandsmetriken zu überwachen, um Ungleichgewichte oder Kommunikationsfehler frühzeitig zu erkennen.
  • Gewährleisten Sie ein angemessenes Thermomanagement durch Reinhalten von Kühlöffnungen/Lüftern, Vermeiden extremer Temperaturen und Befolgen herstellerspezifischer Ladevorschriften, um Zellstress zu minimieren.

Konformität und Fertigungsnormen

Referenznormen
ISO 26262:2018 (Funktionale Sicherheit)IEC 62133-2:2017 (Sicherheit von Sekundärzellen und -batterien)UN 38.3 (Transport-Sicherheitsprüfung)
Fertigungsgenauigkeit
  • Zellspannungsmessung: +/- 0,5%
  • Temperaturerfassung: +/- 1°C
Qualitätsprüfung
  • HIL-Test (Hardware-in-the-Loop)
  • Umwelt-Stresstest (ESS)
