Fahrwerksmontagestation

Auf Basis strukturierter CNFX-Herstellerprofile wird Fahrwerksmontagestation im Bereich Kraftfahrzeugherstellung anhand von Arbeitsplatzlänge bis Arbeitsplatzbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Fahrwerksmontagestation wird durch die Baugruppe aus Chassis-Aufspannvorrichtung und Drehmomentwerkzeugstation beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein spezialisierter Arbeitsplatz in einer Automobilmontagelinie, an dem das Fahrwerkschassis montiert und mit Hauptkomponenten integriert wird.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

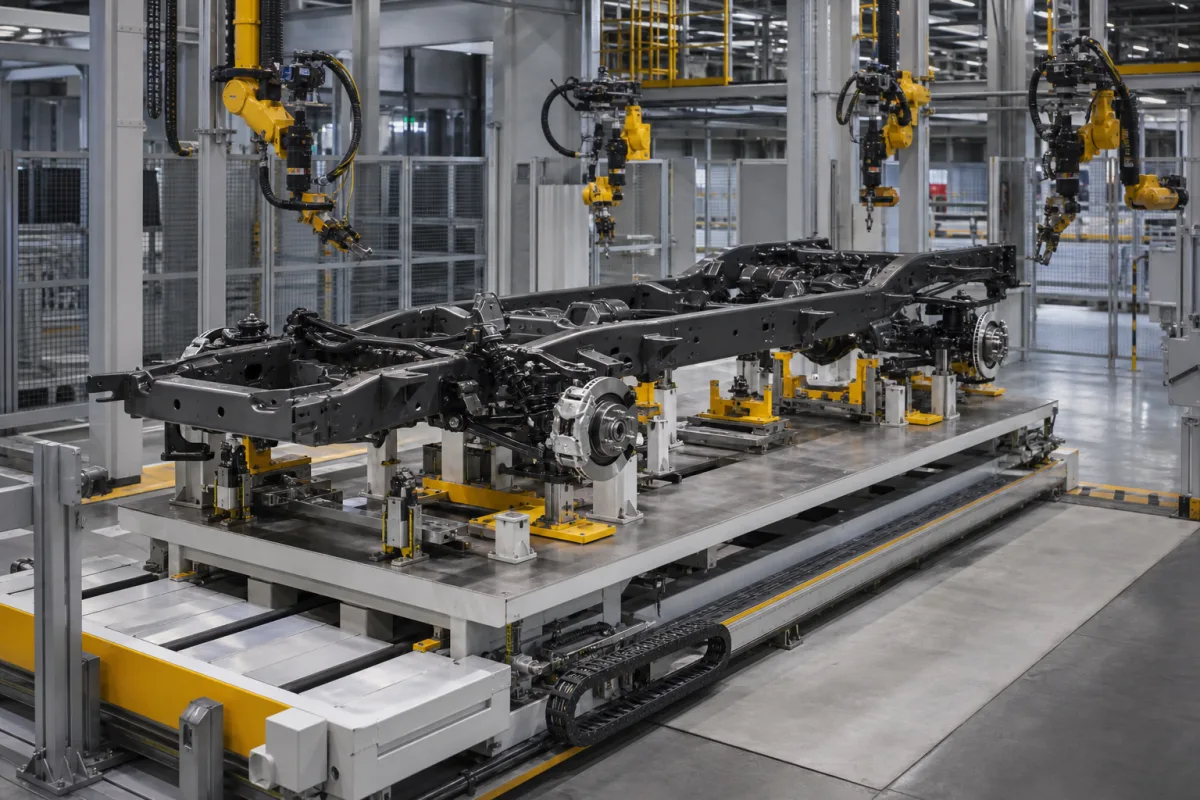

Fahrwerksmontagestation in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Fahrwerksmontagestation ist eine kritische Komponente des Automobil-Endmontagesystems, in der der strukturelle Rahmen (Fahrwerk) des Fahrzeugs montiert, ausgerichtet und mit Hauptsubsystemen einschließlich Aufhängung, Antriebsstrang, Lenkung und Bremskomponenten integriert wird. Diese Station gewährleistet präzise Positionierung und sichere Befestigung aller Fahrwerkselemente, bevor die Karosserie montiert wird. Die Station ist typischerweise für Fahrwerkslängen bis zu 6 Metern ausgelegt, mit Stationsabmessungen von 6000 bis 9000 mm Länge und 3000 bis 4500 mm Breite, um Zugang für Bediener und Werkzeuge zu ermöglichen. Die maximale Fahrwerkslastkapazität beträgt 2000 bis 5000 kg; das Überschreiten dieser Kapazität birgt das Risiko eines strukturellen Versagens. Die Positioniergenauigkeit ist entscheidend für die Komponentenausrichtung und wird mit ±0,5 mm gemäß ISO 9283 angegeben. Die Drehmomentgenauigkeit, die die Integrität der Befestigungselemente gewährleistet, beträgt ±3% gemäß ISO 5393. Die Zykluszeit, die den Durchsatz der Linie bestimmt, liegt zwischen 120 und 300 Sekunden. Die Station arbeitet mit einer Drehstromversorgung von 380 V AC ±10% gemäß IEC 60038, und pneumatische Werkzeuge erfordern einen Betriebsdruck von 0,6 bis 0,8 MPa; unter 0,6 MPa arbeiten Werkzeuge unzureichend. Die Betriebstemperatur sollte zwischen 10 und 40 °C liegen, die Luftfeuchtigkeit zwischen 20% und 80% relativer Luftfeuchtigkeit; hohe Luftfeuchtigkeit verursacht Korrosion. Die Schutzart beträgt IP54 bis IP65 gemäß IEC 60529 und schützt gegen Staub und Wasserstrahlen. Das Rahmenmaterial ist Baustahl Q235 gemäß GB/T 700, bekannt für gute Schweißbarkeit. Das Stationsgewicht liegt zwischen 1500 und 3000 kg und beeinflusst Bodenbelastung und Installation. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Die Station verwendet Präzisionsvorrichtungen und Spannvorrichtungen, um Fahrwerkskomponenten in korrekter Ausrichtung zu halten. Automatisierte oder manuelle Werkzeuge bringen Befestigungselemente mit kontrolliertem Drehmoment an. Fördersysteme oder AGVs bewegen das Fahrwerk durch sequenzielle Montageschritte. Qualitätskontrollsysteme überprüfen die Platzierung der Komponenten und die Integrität der Befestigungselemente. Das Design der Station muss die spezifizierte Fahrwerkslänge und Lastkapazität berücksichtigen, und ihre Positionier- und Drehmomentgenauigkeit unterliegt ISO-Standards. Der Betrieb innerhalb der spezifizierten Temperatur-, Feuchtigkeits- und Druckbereiche gewährleistet Werkzeugleistung und Klebstoffintegrität. Die Schutzart zeigt die Eignung für die Montageumgebung. Verifizierungsfragen umfassen: Sind die Vorrichtungen auf die erforderliche Positioniergenauigkeit ausgerichtet? Sind Drehmomentwerkzeuge auf die spezifizierte Genauigkeit kalibriert? Kann das Fördersystem die maximale Fahrwerkslast ohne Überschreitung der Stationsgewichtskapazität handhaben? Wartungssignale umfassen ungewöhnliche Vibrationen, Fehlausrichtungen oder Drehmomentabweichungen. Versagensgrenzen umfassen das Überschreiten der Lastkapazität, den Betrieb außerhalb der Temperatur- oder Feuchtigkeitsbereiche oder die Verwendung von Werkzeugen unterhalb des Mindestdrucks.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Arbeitsplatzlänge6000–9000 mmAccommodates chassis length up to 6m
Arbeitsplatzbreite3000–4500 mmAllows access for operators and tooling
Maximale Chassis Tragfähigkeit2000–5000 kgExceeding capacity risks structural failure
Positioniergenauigkeit±0.5 mmCritical for component alignmentISO 9283
Drehmomentgenauigkeit±3 %Ensures fastener integrityISO 5393
Taktzeit120–300 sDetermines line throughput
Betriebsspannung380 ±10% V ACThree-phase power supplyIEC 60038
Betriebsdruck0.6–0.8 MPaBelow 0.6 MPa pneumatic tools underperform
Betriebstemperatur10–40 °COutside range affects tooling and adhesives
Luftfeuchtigkeitsbereich20–80 % RHHigh humidity causes corrosion
SchutzartIP54–IP65Protects against dust and water jetsIEC 60529
RahmenmaterialQ235Structural steel with good weldabilityGB/T 700
Gewicht des Arbeitsplatzes1500–3000 kgInfluences floor loading and installation

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Hochfester Stahl Aluminiumlegierung Befestigungselemente (Schrauben, Muttern, Nieten)

Komponenten / BOM

Components / BOM
  • Chassis-Aufspannvorrichtung
    Hält und positioniert den Chassisrahmen während der Montage
    Material: Stahl
  • Drehmomentwerkzeugstation
    Wendet kontrolliertes Drehmoment auf Befestigungselemente an, um eine sichere Bauteilbefestigung zu gewährleisten
    Material: Stahl und Verbundwerkstoffe
  • Komponentenpräsentationssystem
    Liefert Fahrwerk, Antriebsstrang und andere Komponenten an den Montagebereich
    Material: Aluminium und Stahl
  • Qualitätskontrollsystem
    Überprüft die Bauteilplatzierung und die Integrität der Befestigungselemente, bevor das Chassis weiterläuft.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikdruckabfall unter 150 bar aufgrund von Pumpenkavitation → Unvollständige Fahrgestellrahmenklemmung resultierend in 0,8-1,2 mm Positionsabweichung → Verdränger-Zahnradpumpe mit 200 bar Nennwert und NPSH-Rand von 2,5 m
Encoder-Rückmeldungsverlust durch 24V DC Versorgungsspannungseinbruch unter 18V → Roboterarm-Positionsfehler übersteigend ±0,1 mm Toleranz → Unterbrechungsfreie Stromversorgung mit 30 ms Umschaltzeit und ±1% Spannungsregelung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,8-1,2 m/s Lineargeschwindigkeit, 0,5-2,0 kN Klemmkraft, 20-40°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Klemmkraft über 2,5 kN verursacht permanente Vorrichtungsverformung, Lineargeschwindigkeit unter 0,3 m/s induziert unvollständige Komponentenpassung, Umgebungstemperatur über 60°C löst Wärmeausdehnungsfehlausrichtung über 0,5 mm Toleranz aus
Streckgrenze von ASTM A36 Stahlspannvorrichtungen (250 MPa) bei 2,5 kN Klemmkraft überschritten, unzureichende kinetische Energie (0,5*m*v²) unter 0,3 m/s für korrekte Komponentenplatzierung, differentieller Wärmeausdehnungskoeffizienten-Mismatch (α_Stahl=11,7×10⁻⁶/°C vs α_Aluminium=23,1×10⁻⁶/°C) verursacht Fehlausrichtung
Fertigungskontext
Fahrwerksmontagestation wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Fahrwerksmontagestation Automobilmontagelinie Fahrwerksintegration Arbeitsplatzspezifikationen

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Automobil-Endmontagesystem
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:N/A (mechanische Montagestation)
Weitere Spezifikationen:Max. Fahrgestellgewicht: 5000 kg, Montagezykluszeit: 5-15 Minuten, Stromversorgung: 400V 3-phasig 50Hz
Betriebstemperatur:15-35°C (Betriebsumgebung)
Montage- und Anwendungskompatibilität
Automobil-StahlfahrgestellrahmenAluminium-FahrwerkskomponentenPulverbeschichtete Karosseriebleche
Nicht geeignet: Korrosive Salzsprühumgebung (marine/küstennahe Anwendungen)
Auslegungsdaten
  • Maximale Fahrgestellabmessungen (LxBxH)
  • Erforderliche Produktionsrate (Einheiten/Stunde)
  • Verfügbare Bodenfläche und Versorgungsanschlüsse

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Fehlausrichtungsinduzierte Ermüdung
Ursache: Kumulative Spannung durch unsachgemäße Fahrgestellkomponentenausrichtung während der Montage, die zu vorzeitigem Riss oder Verformung in strukturellen Verbindungen und Befestigungspunkten führt.
Befestigungselementlockerung und Verschleiß
Ursache: Vibration und zyklische Belastung verursachen das Lösen von Schrauben/Muttern, Gewindestreifen oder Verlust der Klemmkraft, was die strukturelle Integrität und sicherheitskritische Verbindungen beeinträchtigt.
Wartungsindikatoren
  • Hörbares Schleifen, Knacken oder Klopfen während der Fahrgestellbewegung oder Lastanwendung
  • Sichtbare Fehlausrichtung, Lücken oder ungleichmäßige Verschleißmuster auf Passflächen, Führungsschienen oder Positionierstiften
Technische Hinweise
  • Implementierung von Laserausrichtungsverifikation und Drehmoment-Streckgrenzen-Befestigungsprotokollen mit geplanten Nachziehintervallen basierend auf Vibrationsanalysedaten
  • Einsatz prädiktiver Wartungstechnologien wie Vibrationsüberwachung und Thermografie zur Erkennung von Fehlausrichtungen oder Spannungskonzentrationen im Frühstadium vor katastrophalem Ausfall

Konformität und Fertigungsnormen

Referenznormen
DIN EN ISO 3834-2:2005 - Qualitätsanforderungen für das Schmelzschweißen metallischer WerkstoffeDIN 18800-7:2008 - Stahlbau - Herstellung und Ausführung
Fertigungsgenauigkeit
  • Schweißnahtausrichtung: +/- 1,5 mm
  • Befestigungslochposition: +/- 0,5 mm
Qualitätsprüfung
  • Maßliche Verifizierung mit Koordinatenmessgerät
  • Visuelle und Ultraschall-Schweißnahtprüfung

Hersteller von Fahrwerksmontagestation

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen
