Ziehkissen-System

Auf Basis strukturierter CNFX-Herstellerprofile wird Ziehkissen-System im Bereich Kraftfahrzeugherstellung anhand von Ziehkissenkraft bis Ziehkissenhub eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Ziehkissen-System wird durch die Baugruppe aus Dämpfungszylinder und Dämpfungsstifte beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein hydraulisches oder pneumatisches System, das in Stanzpressen integriert ist und während des Metallumformprozesses kontrollierten Druck und Dämpfung bietet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

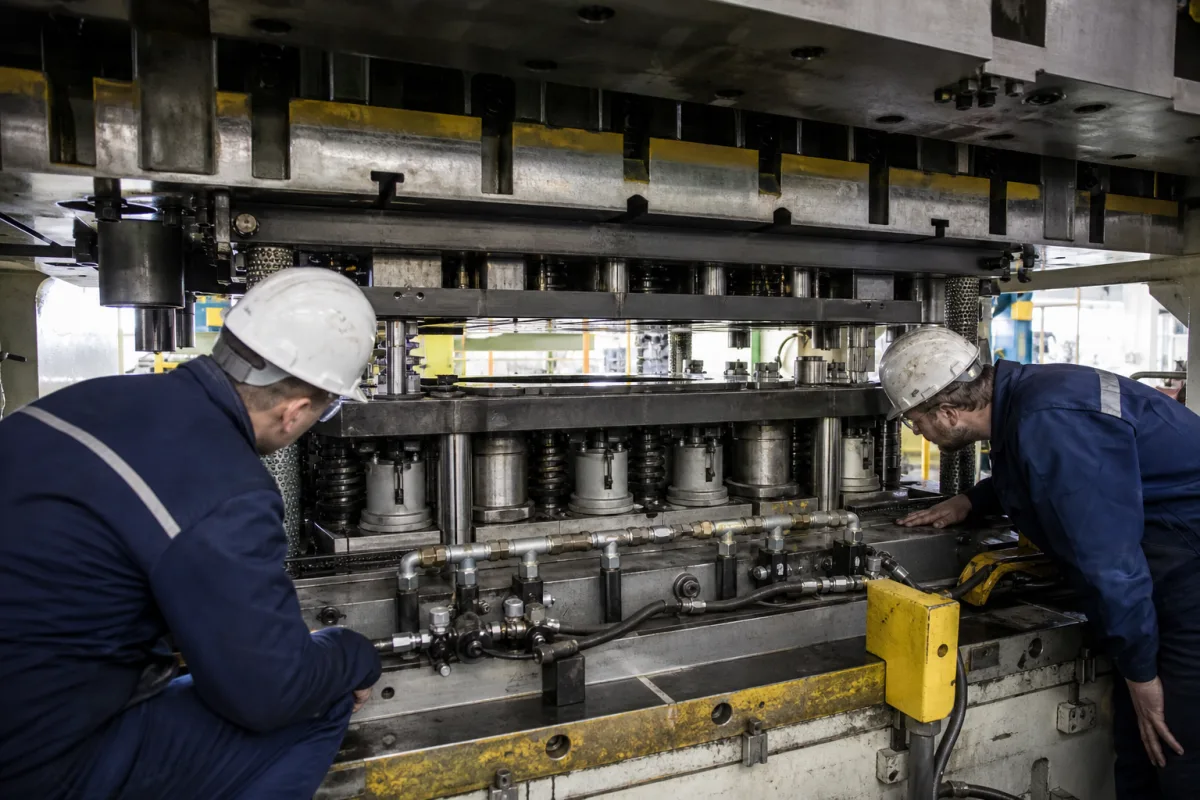

Ziehkissen-System in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Ziehkissen-System

Technische Definition

Das Ziehkissen-System ist eine kritische Komponente von Stanzpressen für Karosserieteile. Es übt während des Stanzvorgangs kontrollierten Druck auf den Niederhalter aus, gewährleistet einen gleichmäßigen Materialfluss, verhindert Faltenbildung und Risse im Blech und erhält eine konstante Teilequalität, indem es während des gesamten Umformzyklus eine präzise Kissendruckkraft bereitstellt. Das System ist typischerweise unter dem Werkzeug installiert und arbeitet mit Hydraulikzylindern oder pneumatischen Aktuatoren. Wenn das Oberwerkzeug absinkt, bietet das Kissensystem kontrollierten Widerstand, was eine präzise Materialflusskontrolle ermöglicht und Defekte in den geformten Karosserieteilen verhindert. Zu den wichtigsten Parametern gehören: Kissendruckkraft von 100 bis 1000 kN, Kissenhub von 50 bis 300 mm, Betriebsdruck von 1,0 bis 1,6 MPa, Genauigkeit der Kissendruckkraft von ±2 %, Reaktionszeit von 10 bis 50 ms, Versorgungsspannung von 220–480 V AC (gemäß IEC 60038), Steuerspannung von 24 V DC ±10 % (gemäß IEC 61131-2), Betriebstemperatur von 5 bis 60 °C, Schutzart IP54–IP65 (gemäß IEC 60529), Hydraulikölklasse ISO VG 32–46 (gemäß ISO 3448), Gewicht von 500 bis 5000 kg und Grundfläche (L×B×H) von 1000×800×500 mm bis 3000×2000×1500 mm. Zu den Materialien gehören typischerweise hochfester Stahl, verchromte Kolbenstangen, Dichtungsmaterialien wie Polyurethan und Nitrilkautschuk sowie Hydraulikflüssigkeit. Diese Werte sind Referenzbereiche und müssen mit dem rechtlichen Hersteller oder Lieferanten für spezifische Modelle und Anwendungen verifiziert werden. Das System ist für die Herstellung hochwertiger Karosserieteile unerlässlich, und seine richtige Auswahl und Wartung sind entscheidend für die Pressenleistung.

Funktionsprinzip

Das System verwendet Hydraulikzylinder oder pneumatische Aktuatoren, die unter dem Werkzeug positioniert sind, um Druck von unten auf den Niederhalter auszuüben. Während des Stanzvorgangs, wenn das Oberwerkzeug absinkt, bietet das Kissensystem kontrollierten Widerstand, was eine präzise Materialflusskontrolle ermöglicht und Defekte in den geformten Karosserieteilen verhindert. Die Kissendruckkraft und der Hub sind einstellbar, um der Ziehtiefe und den Materialeigenschaften zu entsprechen, wodurch eine gleichmäßige Verformung gewährleistet und das Risiko von Faltenbildung oder Rissen minimiert wird.

Hauptmaterialien

Hochfester Stahl, Chrombeschichtete Kolbenstangen, Dichtungsmaterialien (Polyurethan, Nitrilkautschuk), Hydraulikflüssigkeit

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Ziehkissenkraft	100–1000 kN	Determines the blank holder force for deep drawing.
Ziehkissenhub	50–300 mm	Must match the drawing depth of the part.
Genauigkeit der Ziehkissenkraft	±2 %	Ensures consistent part quality.
Ansprechzeit	10–50 ms	Faster response improves process control.
Versorgungsspannung	220–480 V AC	Three-phase, 50/60 Hz.IEC 60038
Steuerspannung	24 ±10% V DC	For PLC and sensors.IEC 61131-2
Betriebstemperatur	5–60 °C	Hydraulic oil viscosity range.
Schutzart	IP54–IP65	Protects against dust and water jets.IEC 60529
Hydraulikölklasse	ISO VG 32–46	Viscosity grade for optimal performance.ISO 3448
Gewicht	500–5000 kg	Depends on force and stroke.
Abmessungen (L×B×H)	1000×800×500–3000×2000×1500 mm	Varies with press size.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Dämpfungszylinder
Hydraulische oder pneumatische Kraft zur Druckausübung auf den Niederhalter bereitstellen
Material: Hochfester Stahl mit Chrombeschichtung
Dämpfungsstifte
Übertragung der Dämpfungskraft von Zylindern auf das Gesenk oder den Niederhalter
Material: Werkzeugstahl
Druckregelventile
Regulierung und Steuerung des Polsterdrucks während des Formvorgangs
Material: Messing/Edelstahl
Positionssensoren
Überwachen den Kissenhubweg und liefern Rückmeldungen für das Steuerungssystem
Material: Gehäuse aus Edelstahl mit elektronischen Bauteilen

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 300 bar (4.350 psi) hydraulisch, 10 bar (145 psi) pneumatisch
Weitere Spezifikationen:	Durchflussrate: 50-500 L/min (13-132 GPM), Ansprechzeit: <50 ms, Hub: 50-500 mm (2-20 Zoll)
Betriebstemperatur:	10°C bis 60°C (50°F bis 140°F)

Montage- und Anwendungskompatibilität

Hydrauliköl (ISO VG 32-68)Druckluft (gefiltert, geschmiert)Wasser-Glykol-Hydraulikflüssigkeiten

Nicht geeignet: Umgebungen mit abrasiven Suspensionen oder Medien mit Feststoffpartikeln >25 Mikrometer

Auslegungsdaten

Erforderliche Kissenkraft (kN oder Tonnen)
Pressenhub und -geschwindigkeit (mm, Hübe/min)
Rohlinggröße und Materialstärke (mm, Materialgüte)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

5-200 bar Hydraulikdruck, 0,1-10 mm Kissenhub, 20-120°C Betriebstemperatur

Belastungs- und Ausfallgrenzen

Hydraulikdruck über 250 bar verursacht Dichtungsextrusion, Kissenhub über 12 mm führt zu Kolben-Zylinder-Kontakt, Temperatur über 150°C verschlechtert die Hydraulikflüssigkeitsviskosität unter 10 cSt

Kavitation bei Druckabfällen unter 0,5 bar absolut, thermische Ermüdung durch zyklische Temperaturschwankungen über 50°C, Fluidkontamination über ISO 4406 18/16/13 verursacht abrasiven Verschleiß

Fertigungskontext

Ziehkissen-System wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kontamination der Hydraulikflüssigkeit

Ursache: Eindringen von Partikeln oder Feuchtigkeit aufgrund unzureichender Filtration, Dichtungsverschlechterung oder unsachgemäßer Flüssigkeitshandhabung, was zu Ventilklemmung, Pumpenverschleiß und reduzierter Systemreaktionsfähigkeit führt.

Degradation von Dichtungen und Packungen

Ursache: Übermäßige Hitze, Druckspitzen oder chemische Inkompatibilität mit der Hydraulikflüssigkeit verursachen Verhärtung, Rissbildung oder Extrusion von Dichtungen, was zu Flüssigkeitslecks und Verlust der Kissendruckregelung führt.

Wartungsindikatoren

Unregelmäßiger oder inkonsistenter Kissendruck während des Pressenbetriebs, hörbar als ungleichmäßiges Zischen oder Klopfen aus dem Hydrauliksystem.
Sichtbare Hydraulikflüssigkeitslecks um Zylinderdichtungen, Ventilblöcke oder Anschlüsse, oft begleitet von Ölansammlungen auf dem Pressenbett oder Boden.

Technische Hinweise

Implementieren Sie ein proaktives Fluidanalyseprogramm mit regelmäßigen Probenentnahmen zur Überwachung von Kontaminationsgraden, Wassergehalt und Additivverbrauch, um zeitgerechte Filtration und Flüssigkeitswechsel sicherzustellen.
Installieren Sie Druckaufnehmer und Datenlogger, um die Kissendruckprofile während jedes Hubs aufzuzeichnen, was eine frühzeitige Erkennung von Abweichungen und die Planung vorausschauender Wartung ermöglicht.

Konformität und Fertigungsnormen

Referenznormen

ISO 12100:2010 - Sicherheit von Maschinen: Allgemeine GestaltungsleitsätzeANSI B11.1 - Sicherheitsanforderungen für mechanische PressenDIN 5510-2:2009 - Brandschutz in Schienenfahrzeugen

Fertigungsgenauigkeit

Bohrungsdurchmesser-Toleranz: +/-0,02 mm
Oberflächenebenheits-Toleranz: 0,1 mm pro 1000 mm

Qualitätsprüfung

Druckabfalltest zur Leckageerkennung
Maßliche Prüfung mit Koordinatenmessgerät (KMG)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitskontamination mit Partikelmaterie über 15 µm → Steuerschieber-Klemmung verursacht Druckregelungsausfall → Installation einer doppelten 3-µm-Absolut-Filtration mit Differenzdrucküberwachung

Thermische Ausdehnungsdifferenz zwischen Aluminiumkolben und Stahlzylinder bei ΔT > 80°C → Kolbenfresser während Hochgeschwindigkeitsbetrieb → Implementierung eines thermischen Kompensationsdesigns mit 0,02 mm radialem Spiel bei 100°C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Ziehkissen-System

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Ziehkissen-System

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines Ziehkissen-Systems?

Die Hauptfunktion besteht darin, während des Stanzens kontrollierten Druck auf den Niederhalter auszuüben, um einen gleichmäßigen Materialfluss zu gewährleisten und Defekte wie Faltenbildung oder Risse in Blechteilen zu verhindern.

Was sind typische Bereiche für Kissendruckkraft und Hub?

Typische Kissendruckkraft liegt zwischen 100 und 1000 kN, der Hub zwischen 50 und 300 mm. Dies sind Referenzwerte; die tatsächlichen Anforderungen hängen von der spezifischen Stanzanwendung ab.

Welche Normen sind für diese Komponente relevant?

Relevante Normen umfassen IEC 60038 für Versorgungsspannung, IEC 61131-2 für Steuerspannung, IEC 60529 für Schutzart und ISO 3448 für Hydraulikölklasse. Diese sind Verifikationsreferenzen, keine Zertifizierungen.

Wie sollte ich die Spezifikationen für meine Anwendung verifizieren?

Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten. Die aufgeführten Parameter sind Referenzbereiche und müssen für Ihre spezifische Presse und Teileanforderungen validiert werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
