Technische Definition

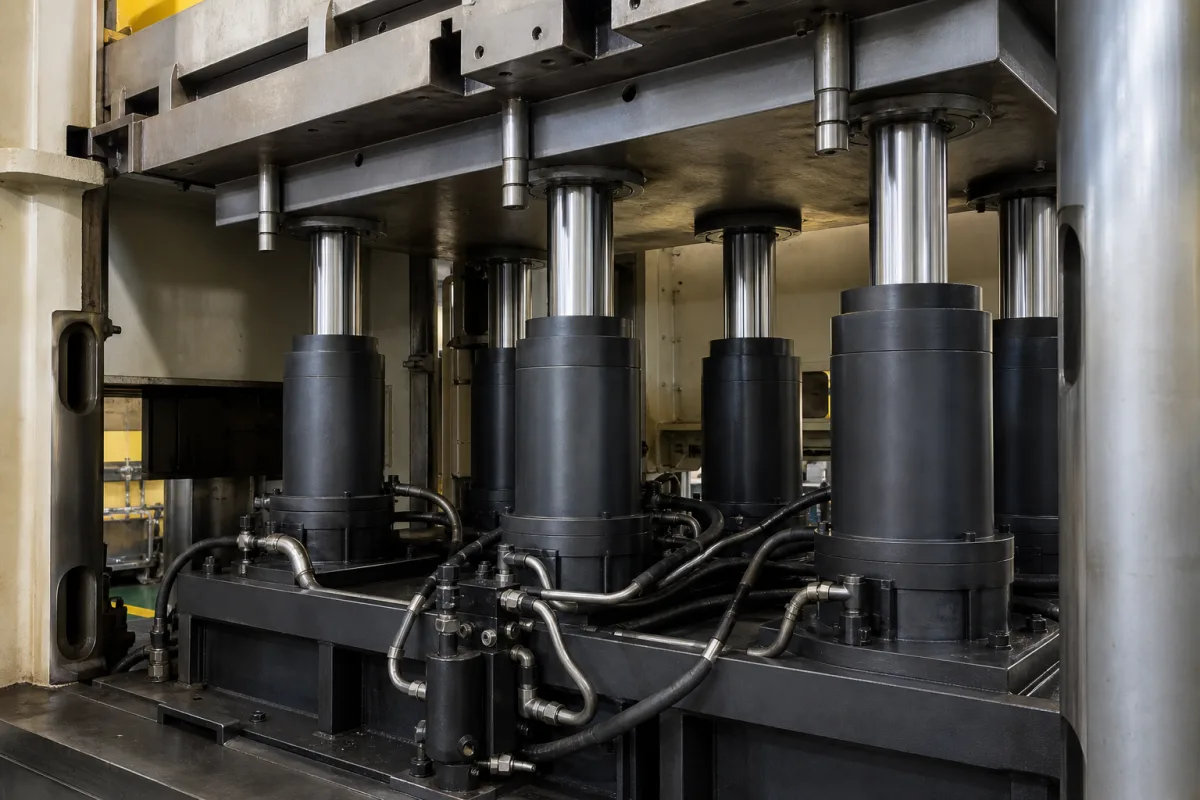

Dämpfungszylinder sind spezielle hydraulische oder pneumatische Zylinder, die eine kritische Komponente von Ziehkissen-Systemen in Stanzpressen bilden. Sie bieten während des Umformprozesses einen kontrollierten Druck und eine Dämpfungswirkung, absorbieren Aufprallkräfte und gewährleisten einen reibungslosen Betrieb der Presse, während sie Werkzeuge und Werkstücke vor Beschädigungen schützen. Diese Zylinder sind typischerweise mit Stahlkörpern und verchromten Kolbenstangen aus Stahl aufgebaut, mit Dichtungsmaterialien wie Gummi oder Polyurethan, um einen zuverlässigen Betrieb zu gewährleisten. Verfügbare Bohrungsdurchmesser reichen von 32 bis 200 mm (gemäß ISO 6432), mit Hublängen von 25 bis 500 mm, und kundenspezifische Hübe bis zu 2000 mm sind möglich. Der Betriebsdruck liegt typischerweise bei 1,0 bis 1,6 MPa, mit einer Dämpfungskraft, die über ein Nadelventil von 500 bis 5000 N einstellbar ist. Der Dämpfungshub, der die Verzögerungsstrecke bestimmt, reicht von 10 bis 50 mm. Die Betriebstemperatur beträgt -20 bis 80 °C (gemäß ISO 8573-1), und die Kolbengeschwindigkeit reicht von 0,1 bis 1,5 m/s. Die Leckagerate beträgt ≤0,05 L/min bei Nenndruck (gemäß ISO 10099). Der Dämpfungseinstellbereich beträgt 0 bis 100%, was eine Feinabstimmung der Aufprallkraft ermöglicht. Montagearten umfassen Flansch, Fuß und Zapfen (gemäß ISO 15552). Das Gewicht hängt von Bohrung und Hub ab und reicht von 1,5 bis 25 kg. Schutzarten von IP54 bis IP65 sind für staubige Umgebungen verfügbar. Diese Parameter sind Referenzbereiche; überprüfen Sie immer modellspezifische Werte mit dem Hersteller oder Lieferanten. Dämpfungszylinder werden in Stanzpressen verwendet, um die Niederhalterkraft zu steuern, Faltenbildung zu verhindern und die Teilequalität zu verbessern. Sie reduzieren auch Stoß und Lärm und verlängern die Werkzeuglebensdauer. Die richtige Auswahl erfordert die Berücksichtigung von Pressentonnen, Hublänge, erforderlicher Dämpfungskraft und Betriebsgeschwindigkeit. Die regelmäßige Wartung umfasst die Überprüfung von Dichtungen, Stangenoberfläche und Druckeinstellungen. Anzeichen für Ausfälle sind übermäßige Leckage, unregelmäßige Dämpfung oder ungewöhnliche Geräusche, die auf Dichtungsverschleiß oder innere Schäden hinweisen. Konsultieren Sie immer die Herstellerdokumentation für Installations-, Betriebs- und Wartungsrichtlinien.
Funktionsprinzip
Dämpfungszylinder arbeiten, indem sie Hydraulikflüssigkeit oder Druckluft verwenden, um während des Pressenhubs einen kontrollierten Widerstand zu erzeugen. Wenn der Pressenstößel absteigt, absorbieren die Zylinder Aufprallenergie durch kontrollierte Kompression des Fluids oder Gases, bieten eine Dämpfung am Ende des Hubs und eine kontrollierte Druckfreigabe während des Rückhubs. Die Dämpfungskraft ist über ein Nadelventil einstellbar, was eine Feinabstimmung der Verzögerungsrate ermöglicht. Der Dämpfungshub bestimmt die Strecke, über die die Verzögerung erfolgt, und der Einstellbereich (0-100%) ermöglicht eine präzise Steuerung der Aufprallkraft. Dieses Prinzip gewährleistet einen reibungslosen Pressenbetrieb und schützt Werkzeuge und Werkstücke vor Beschädigungen.
