Technische Definition

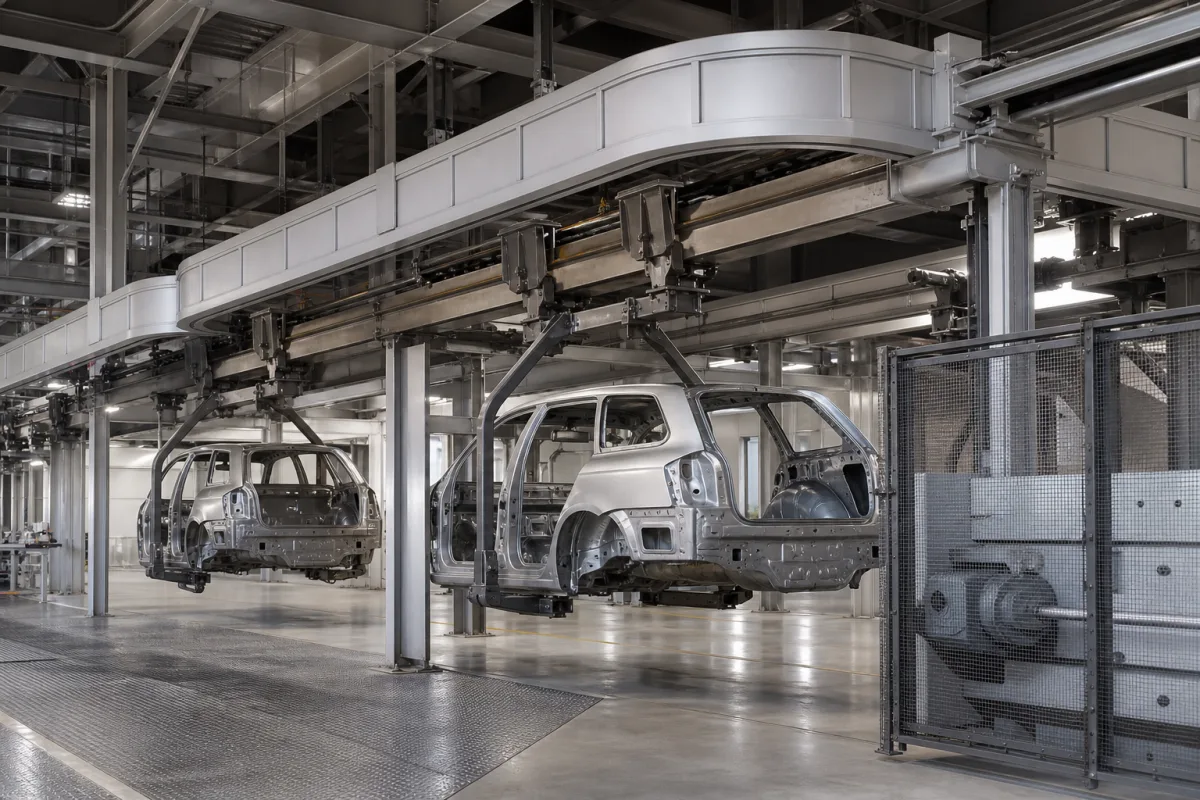

Ein Überkopf-Fördersystem ist eine kritische Komponente in Automobil-Endmontagesystemen, die dazu dient, Fahrzeugkarosserien, Unterbaugruppen und Komponenten effizient durch verschiedene Montagestationen zu bewegen. Es arbeitet auf erhöhten Schienen, wodurch Bodenfläche für Arbeiter und Ausrüstung freigesetzt wird und gleichzeitig eine präzise Positionierung für Montagevorgänge ermöglicht wird. In der Automobilfertigung handhaben diese Systeme typischerweise lackierte Fahrzeugkarosserien, Innenraumkomponenten und andere Baugruppen durch sequenzielle Stationen, in denen Arbeiter Teile installieren, Qualitätsprüfungen durchführen und Endmontageaufgaben abschließen. Das System ist für kontinuierlichen oder getakteten Betrieb ausgelegt, wobei Träger an Laufwagen hängen, die auf Überkopf-I-Trägern oder geschlossenen Schienen fahren. An den Trägern sind Lastbalken oder Vorrichtungen befestigt, die Automobilkomponenten sicher halten. Der Antrieb erfolgt typischerweise über Kettenantriebe, Reibungsantriebe oder Linearmotorsysteme, wobei Steuerungen Geschwindigkeit, Positionierung und Synchronisation mit Montagestationen verwalten. Die Nennlastkapazität pro Träger beträgt 500 bis 2000 kg, wobei über 2000 kg eine verstärkte Schiene erforderlich ist. Die Kettengeschwindigkeit ist über Frequenzumrichter von 0,5 bis 18 m/min einstellbar, wobei höhere Geschwindigkeiten den Verschleiß erhöhen. Spurweitenoptionen umfassen 160, 200, 240, 300 und 400 mm. Der Trägerabstand reicht von 600 bis 6000 mm, mit einem Minimum von 600 mm für Freiraum. Der Betriebstemperaturbereich liegt bei -20 bis 60 °C; außerhalb dieses Bereichs verschlechtern sich Schmierstoffe und Dichtungen. Die Antriebsmotorleistung reicht von 1,5 bis 15 kW, abhängig von Linienlänge und Last. Die elektrische Versorgung beträgt 380 V AC, 3-Phasen, 50 Hz (±10 %) gemäß IEC 60038, andere Spannungen auf Anfrage. Die Steuerspannung beträgt 24 V DC (±10 %) für SPS und Sensoren. Die Positioniergenauigkeit an Trägerhaltestationen beträgt ±5 mm, entscheidend für Roboterschnittstellen. Der Geräuschpegel in 1 m Abstand von der Schiene beträgt ≤75 dB(A) gemäß ISO 11202, höher bei Verschleiß. Das Schienenmaterial ist warmgewalzter Stahl Q235B gemäß GB/T 700, optional Edelstahl. Kettentypen umfassen XT für schwere Lasten und XTJ für mittlere, gemäß JB/T 9016. Die IP-Schutzart für elektrische Gehäuse beträgt IP54–IP65 gemäß IEC 60529, höher für Abspritzumgebungen. Bitte verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das System arbeitet mit motorisierten Antriebseinheiten, die Träger entlang von Überkopf-I-Trägern oder geschlossenen Schienen bewegen. Träger hängen an Laufwagen, die auf der Schiene fahren, mit Lastbalken oder Vorrichtungen zur Aufnahme von Automobilkomponenten. Das System kann kontinuierlich oder im getakteten Modus betrieben werden und stoppt an vorbestimmten Stationen für Montagevorgänge. Die Kraftübertragung erfolgt typischerweise über Kettenantriebe, Reibungsantriebe oder Linearmotorsysteme, wobei Steuerungen Geschwindigkeit, Positionierung und Synchronisation mit Montagestationen verwalten.
