Modulares Fahrzeugchassis-Montagesystem

Produktspezifikationen

Technische Details und Fertigungskontext für Modulares Fahrzeugchassis-Montagesystem

Technische Definition

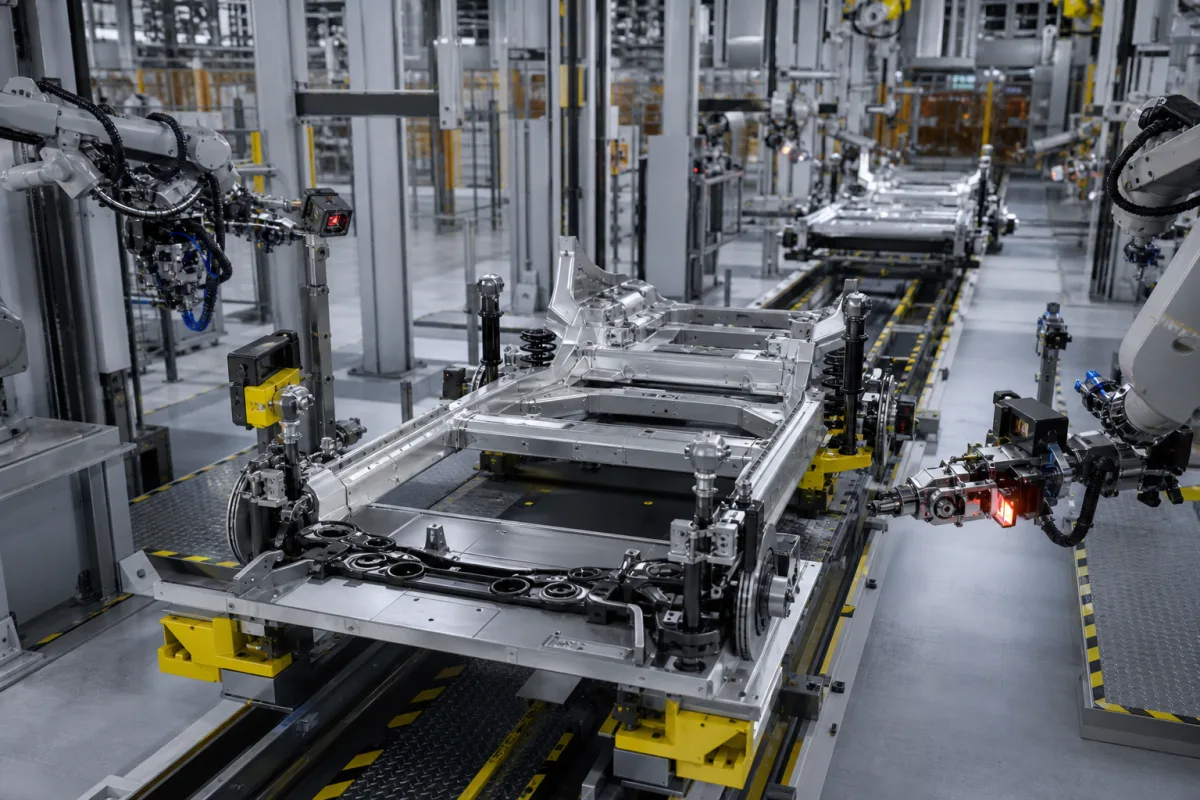

Das modulare Fahrzeugchassis-Montagesystem ist ein integriertes industrielles Produktionssystem, das für die automatisierte Montage kompletter Fahrzeugchassis-Module entwickelt wurde. Das System koordiniert mehrere Arbeitsstationen, um Strukturkomponenten, Aufhängungssysteme, Antriebsstranghalterungen und Lenkungsbaugruppen zu einheitlichen Chassis-Modulen zu montieren. Es ermöglicht eine flexible Fertigung verschiedener Fahrzeugplattformen durch modulare Werkzeuge und programmierbare Vorrichtungen. Das System integriert Qualitätskontrollstationen mit automatisierten Messsystemen, um Maßgenauigkeit und strukturelle Integrität der montierten Chassis sicherzustellen.

Das System ist für den Einsatz in Fahrzeugherstellungsanlagen vorgesehen. Es verarbeitet Chassisrahmen mit einer maximalen Länge von 6000 mm und unterstützt eine Chassis-Gewichtskapazität von 3000–5000 kg. Die Anzahl der sequentiellen Montagestationen reicht von 12 bis 24, und das System erreicht einen Durchsatz von 30–60 kompletten Chassis-Modulen pro Stunde. Die Positioniergenauigkeit der Roboter beträgt ±0,1 mm gemäß ISO 9283. Das System arbeitet mit einer Drehstromversorgung von 380–480 V AC (50/60 Hz) gemäß IEC 60038, mit einer Steuerspannung von 24 V DC gemäß IEC 61131-2. Der Gesamtstromverbrauch beträgt 120–250 kW. Die benötigte Stellfläche beträgt 5000–12000 m². Die Betriebstemperatur für Schaltschränke und Sensoren beträgt 5–45 °C, bei relativer Luftfeuchtigkeit von 30–85% ohne Kondensation. Elektrische Gehäuse haben eine Schutzart von IP54–IP65 gemäß IEC 60529. Die Fördergeschwindigkeit ist zwischen 0,5 und 2,0 m/min einstellbar.

Zu den verwendeten Materialien gehören hochfester Stahl, Aluminiumlegierungen, Roboter-Polymere und Präzisionslager. Das System ist für die Integration in bestehende Produktionslinien ausgelegt. Vor der Beschaffung müssen modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Das System verwendet synchronisierte Fördersysteme, um Chassisrahmen durch sequentielle Montagestationen zu transportieren. An jeder Station installieren Roboterarme und automatisierte Werkzeuge Komponenten gemäß programmierten Abläufen. Die Fördergeschwindigkeit ist von 0,5 bis 2,0 m/min einstellbar, um den Produktionsanforderungen gerecht zu werden. Integrierte Qualitätsprüfungen in jeder Stufe gewährleisten Maßgenauigkeit und strukturelle Integrität. Das System arbeitet innerhalb der spezifizierten Parameter für Druck, Temperatur, Luftfeuchtigkeit und Stromversorgung und erfordert eine ordnungsgemäße Installation und Wartung, um korrekt zu funktionieren.

Hauptmaterialien

High-strength steel, Aluminum alloys, Robotic-grade polymers, Precision bearings

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Maximale Fahrgestelllänge	6000 Meter	Maximale Länge des Fahrgestells, die verarbeitet werden kann
Montagestationen Anzahl	12–24 Stück	Anzahl der sequentiellen Montagearbeitsplätze
Positioniergenauigkeit	±0.1 Millimeter	Roboterpositionierungspräzision für BauteilplatzierungISO 9283
Systemdurchsatz	30–60 Einheiten/Stunde	Maximale Produktionskapazität kompletter Fahrgestellmodule
Leistungsaufnahme	120–250 Kilowatt	Gesamter elektrischer Leistungsbedarf im Betrieb
Grundflächenbedarf	5000–12000 Quadratmeter	Gesamtfläche für Systeminstallation
Betriebsdruck	1.0–1.6 MPa
Betriebstemperatur	5–45 °C	For control cabinet and sensors
Relative Luftfeuchtigkeit	30–85 %	Non-condensing
Elektrische Versorgung	380–480 V AC	3-phase, 50/60 HzIEC 60038
Steuerspannung	24 V DC	±10% toleranceIEC 61131-2
Schutzart	IP54–IP65	For electrical enclosuresIEC 60529
Tragfähigkeit des Fahrgestells	3000–5000 kg	Max gross weight per chassis
Fördergeschwindigkeit	0.5–2.0 m/min	Adjustable

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Chassis-Rahmen-Förderer
Transportiert Chassis-Rahmen zwischen Montagestationen
Material: Stahl mit polymeren Verschleißflächen
Roboter-Montagearme
Automatisierte Bauteilpositionierung und -befestigung
Material: Aluminiumlegierung mit Servomotoren
Modulare Werkzeugeinrichtungen
Programmierbare Spann- und Positioniersysteme für verschiedene Fahrgestellkonstruktionen
Material: Werkzeugstahl mit Hydraulikzylindern
Automatisiertes Befestigungssystem
Programmierbare drehmomentgesteuerte Schraubenmontage
Material: Stahl mit Präzisionsgetrieben
Qualitätskontrollstation
Automatisierte Maßverifizierung und Fehlererkennung
Material: Aluminiumrahmen mit Lasermesssystemen
Systemsteuerschrank
Zentralisierte SPS-Steuerung und Überwachung aller Systemkomponenten
Material: Stahlgehäuse mit Industriecontrollern

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,5 bis 6 bar (Pneumatiksysteme)
Weitere Spezifikationen:	Traglast: 500-5000 kg je Modul, Montagetaktzeit: 45-180 Sekunden, Positioniergenauigkeit: ±0,1 mm
Betriebstemperatur:	5 °C bis 40 °C (Betriebsumgebung)

Montage- und Anwendungskompatibilität

Fahrgestellteile aus StahlAufhängungsmodule aus AluminiumStrukturbauteile aus Verbundwerkstoffen

Nicht geeignet: Korrosive Salzsprühumgebungen (erfordern zusätzlichen Schutz)

Auslegungsdaten

Abmessungen der Fahrzeugplattform (Radstand/Spurweite)
Jahresproduktionsmenge (Einheiten/Jahr)
Erforderliche Fahrgestellvarianten und -konfigurationen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,8-1,2 MPa Hydraulikdruck, 20-40 N·m Anziehdrehmoment, ±0,1 mm Positioniergenauigkeit

Belastungs- und Ausfallgrenzen

Ein Hydraulikdruck über 1,5 MPa führt zum Bersten der Dichtung, ein Anziehdrehmoment unter 15 N·m zum Lockern der Verbindung, ein Positionsfehler über ±0,3 mm zu Fluchtungsfehlern

Versagen der Hydraulikdichtung an der Streckgrenze des Elastomers (Hookesches Gesetz), Lockern von Schrauben durch unzureichende Vorspannung unterhalb der Klaffgrenze sowie Fluchtungsfehler durch kumulierte Toleranzketten über die kinematischen Zwangsbedingungen hinaus

Fertigungskontext

Modulares Fahrzeugchassis-Montagesystem wird innerhalb von Herstellung von Kraftfahrzeugen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrisse durch Fluchtungsfehler

Ursache: Akkumulierte Toleranzketten an den Schnittstellen der Module, Schwingungen aus unwuchtigen rotierenden Baugruppen und fehlerhaft kalibrierte Vorrichtungen bei der Montage

Korrosion und galvanische Schädigung an elektrischen und elektronischen Verbindungen

Ursache: Einwirkung von Streusalz, Feuchtigkeitseintrag an den Steckerdichtungen und Kontakt unterschiedlicher Metalle zwischen Aluminium-Fahrgestellteilen und Stahlschrauben ohne geeignete Isolierung

Wartungsindikatoren

Hörbares hochfrequentes Quietschen oder Schleifen an Roboter-Endeffektoren oder Förderlagern als Hinweis auf Schmierungsausfall oder drohendes Festfressen
Sichtbarer Versatz oder Wandern der Fahrgestellmodule auf der Montagelinie, erkannt durch Laserausrichtsysteme oder Spaltmessungen über der Toleranz von 2 mm

Technische Hinweise

Vorausschauende Instandhaltung mit Schwingungsanalyse und Thermografie an kritischen rotierenden Komponenten (z. B. Spindelantriebe, Transferroboter) einführen, um Unwuchten und Lagerverschleiß vor dem Totalausfall zu erkennen
Ein strenges Korrosionsschutzkonzept festlegen: regelmäßige Prüfung der Dichtungen der Kabelbäume, Auftrag von Dielektrikumsfett an allen Mischverbindungen und klimatisierte Lagerung der Ersatzmodule, um atmosphärische Schädigung zu vermeiden

Konformität und Fertigungsnormen

Referenznormen

ISO 26262:2018 Straßenfahrzeuge – Funktionale Sicherheit

Fertigungsgenauigkeit

Rahmenausrichtung: +/-0,5 mm über 2 m Länge
Position der Befestigungsbohrungen: +/-0,1 mm Durchmessertoleranz

Qualitätsprüfung

Maßprüfung mit Koordinatenmessgerät (KMG)
Ultraschallprüfung der Schweißnahtgüte

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Verschmutzung der Hydraulikflüssigkeit über die Reinheitsklasse ISO 4406 18/16/13 hinaus → Festsitzen des Servoventilschiebers führt zum Ausfall der Lageregelung → Doppelte Filtration mit 3 µm absolut und Differenzdrucküberwachung

Unterschiedliche Wärmeausdehnung von Aluminiumfahrgestell (23,1 µm/m·K) und Stahlvorrichtungen (11,7 µm/m·K) → Vorrichtungsbedingter Verzug des Fahrgestells mit Ebenheitsabweichungen über 0,5 mm → Temperaturkompensierte Spannung mit Referenzstrukturen aus Invar 36 (1,3 µm/m·K)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Modulares Fahrzeugchassis-Montagesystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Modulares Fahrzeugchassis-Montagesystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die maximale Chassis-Länge, die das System verarbeiten kann?

Das System kann Chassisrahmen mit einer maximalen Länge von 6000 mm verarbeiten. Dieser Wert ist ein Referenzbereich und muss für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden.

Wie hoch ist die Positioniergenauigkeit der Robotersysteme?

Die Positioniergenauigkeit der Roboter beträgt ±0,1 mm gemäß ISO 9283. Diese Norm dient als Referenz; die tatsächliche Leistung kann variieren und sollte mit dem Lieferanten bestätigt werden.

Welche Anforderungen gelten für die Stromversorgung?

Das System benötigt eine Drehstromversorgung von 380–480 V AC (50/60 Hz) gemäß IEC 60038 und eine Steuerspannung von 24 V DC gemäß IEC 61131-2. Der Gesamtstromverbrauch beträgt 120–250 kW. Verifizieren Sie diese Werte mit dem Hersteller für Ihre Installation.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
