Technische Definition

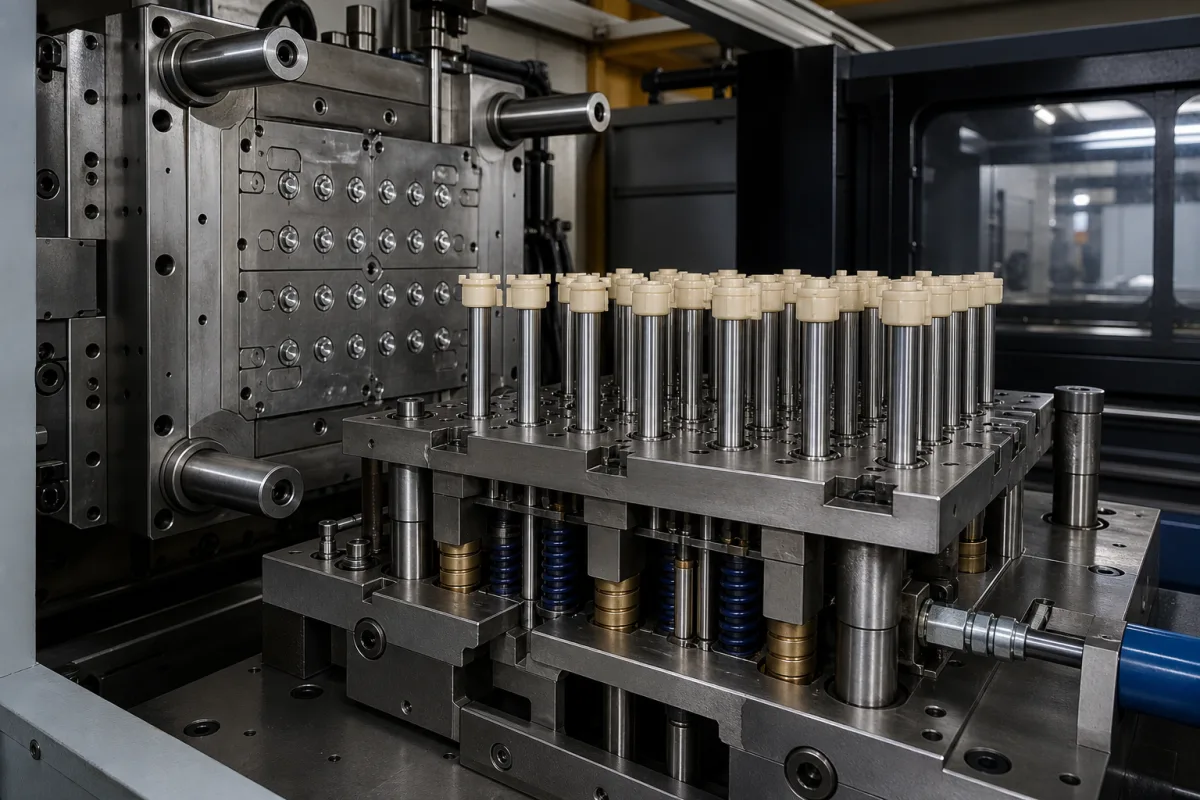

Das Auswerfersystem ist eine kritische Komponente von Spritzgussform-Baugruppen, die dafür verantwortlich ist, geformte Kunststoffprodukte sicher und effizient aus der Form zu entfernen. Es arbeitet nach dem Kühlzyklus, wenn der Kunststoff erstarrt ist, und nutzt mechanische Kraft, um das Teil von den Formoberflächen zu trennen, ohne das Produkt oder die Form selbst zu beschädigen. Das System besteht typischerweise aus Auswerferstiften, -platten und Rückstellstiften, die durch den hydraulischen oder mechanischen Auswerfermechanismus der Spritzgießmaschine aktiviert werden. Wenn sich die Form öffnet, fährt das Auswerfersystem vorwärts und drückt die Auswerferstifte gegen das geformte Teil, um es vom Kern oder der Kavität zu lösen. Nach dem Auswerfen fährt das System in seine ursprüngliche Position zurück, bereit für den nächsten Formzyklus. Der Auswerferhub muss die Teiltiefe überschreiten, um ein vollständiges Auswerfen zu gewährleisten, typischerweise im Bereich von 10 bis 100 mm. Die Auswerferkraft, normalerweise zwischen 5 und 50 kN, muss ausreichen, um ein Anhaften des Teils zu überwinden. Die Auswerfergeschwindigkeit wird zwischen 0,1 und 0,5 m/s geregelt, um empfindliche Teile nicht zu beschädigen. Die Anzahl der Auswerferstifte, typischerweise 4 bis 20, wird gewählt, um Teilverformungen zu reduzieren. Die Durchmesser der Auswerferstifte folgen Standardgrößen (JIS B 5012) von 2 bis 12 mm für Austauschbarkeit. Die Betriebstemperatur reicht von -20 bis 120 °C; über 120 °C können Auswerferstifte erweichen. Der Betriebsdruck beträgt 1,0 bis 1,6 MPa. Die Hydraulikzylinderbohrung beträgt gemäß ISO 6020-2 32 bis 100 mm für höhere Kraft. Die Rücklaufgeschwindigkeit beträgt 0,2 bis 0,8 m/s; zu schnell kann Stoßschäden verursachen. Die Positioniergenauigkeit von ±0,05 mm gewährleistet eine konsistente Auswerferausrichtung. Die Dicke der Auswerferplatte, 15 bis 40 mm, widersteht Biegung unter Last. Das Gewicht des Systems beträgt 5 bis 50 kg, was Handhabung und Installation beeinflusst. Übliche Materialien sind Werkzeugstahl, gehärteter Stahl und Edelstahl. Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Parameter mit dem Hersteller.
Funktionsprinzip
Das Auswerfersystem arbeitet nach der Kühlphase, wenn das Kunststoffteil erstarrt ist. Der hydraulische oder mechanische Mechanismus der Spritzgießmaschine aktiviert die Auswerferplatten, die vorwärts fahren. Die an den Platten befestigten Auswerferstifte drücken gegen das geformte Teil, um es vom Kern oder der Kavität zu lösen. Die Rückstellstifte sorgen für ein korrektes Zurückfahren nach dem Auswerfen. Hub, Kraft und Geschwindigkeit des Systems werden an die Teilgeometrie und das Material angepasst. Nach dem Auswerfen fährt das System in seine Ausgangsposition zurück, bereit für den nächsten Formzyklus.
