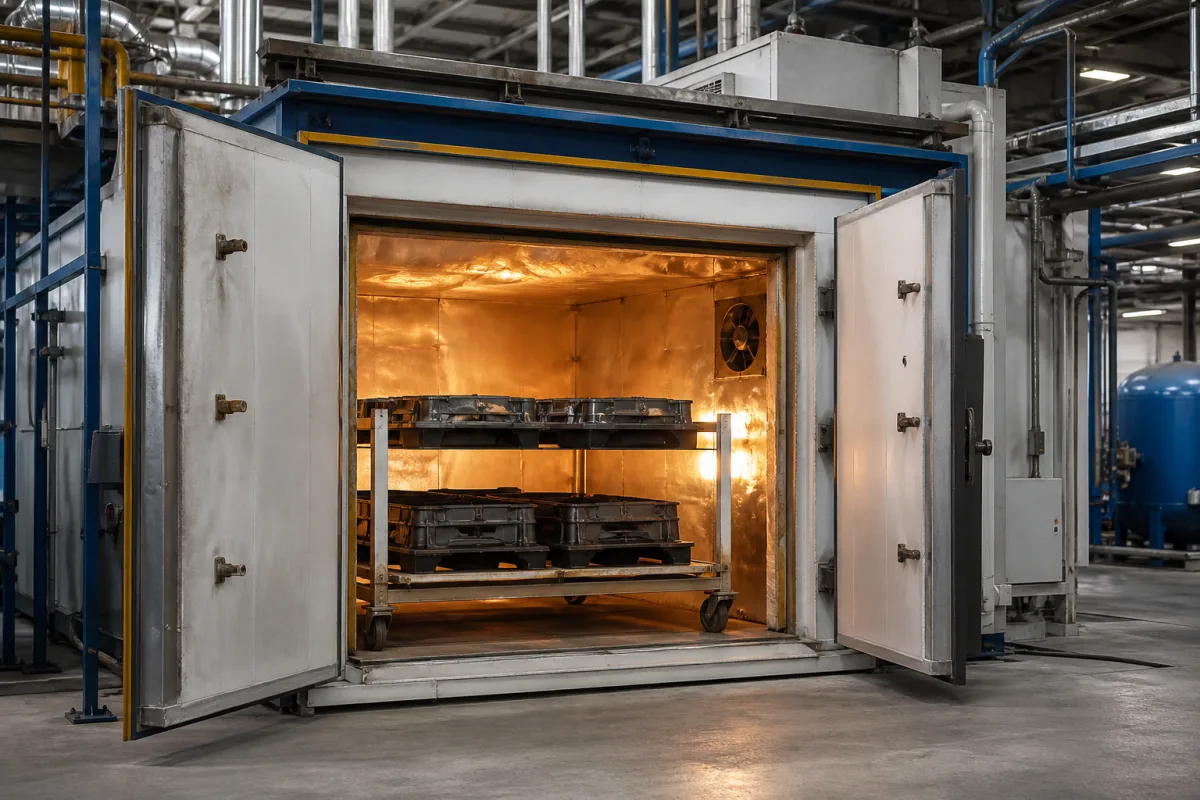

Isolierte Heizkammer für Formvorwärmung

Produktspezifikationen

Technische Details und Fertigungskontext für Isolierte Heizkammer

Technische Definition

Die isolierte Heizkammer ist eine Komponente in der Herstellung von Gummi- und Kunststoffprodukten, speziell in automatisierten Formvorwärm- und Beschichtungssystemen. Sie bietet eine kontrollierte thermische Umgebung, in der Formen vor dem Auftragen von Trennmitteln oder Beschichtungen auf gleichmäßige, voreingestellte Temperaturen erwärmt werden. Dieser Vorwärmschritt fördert die Haftung der Beschichtung, reduziert thermischen Schock auf das Formmaterial und trägt zu einer gleichbleibenden Produktqualität im Formzyklus bei.

Die Konstruktion der Kammer umfasst eine Innenauskleidung aus Edelstahl, Isolierung aus Hochtemperatur-Mineralwolle oder Keramikfaser und ein Außengehäuse aus Baustahl. Die Isolierstärke beträgt 100 bis 200 mm und minimiert Wärmeverluste. Interne Heizelemente, wie elektrische Widerstandsheizer oder Keramikheizer, erzeugen Wärme, während ein Regelsystem die Leistung basierend auf Rückmeldungen von Thermoelementen anpasst, um die Temperatur stabil zu halten.

Wichtige Parameter, die für das jeweilige Modell verifiziert werden müssen, umfassen: Innenmaße (B×T×H) von 600×600×600 bis 1200×1200×1200 mm; maximale Betriebstemperatur von 200–400°C (über 400°C sind spezielle Isoliermaterialien erforderlich); Temperaturgleichmäßigkeit von ±5–±10°C (engere Toleranz mit Zwangsbelüftung); Aufheizrate von 5–15°C/min; Nennleistung von 12–48 kW; Versorgungsspannung von 380–480 V AC (Drehstrom, 50/60 Hz, gemäß IEC 60038); Temperaturregelgenauigkeit von ±1–±2°C; Außenoberflächentemperatur ≤40°C bei maximaler Betriebstemperatur und 25°C Umgebungstemperatur (gemäß EN 563); Schutzart IP54–IP65 (gemäß IEC 60529); maximale Lastkapazität von 500–2000 kg; und Gewicht von 800–2500 kg.

Bei der Auswahl einer Kammer sind Formgröße, erforderliche Temperatur, Aufheizrate und verfügbare Leistung zu berücksichtigen. Verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten. Regelmäßige Wartung umfasst die Prüfung der Isolationsintegrität, Heizerfunktion und Sensor-Kalibrierung. Anzeichen für Störungen sind ungleichmäßige Erwärmung, langsames Aufheizen oder übermäßige Außenoberflächentemperatur.

Funktionsprinzip

Die Kammer nutzt interne Heizelemente (z. B. elektrische Widerstandsheizer oder Keramikheizer) zur Wärmeerzeugung. Ihre isolierten Wände aus Hochtemperatur-Mineralwolle oder Keramikfaserplatten reduzieren Wärmeverluste an die Umgebung. Ein Regelsystem passt die Heizerleistung basierend auf Rückmeldungen von Temperatursensoren (z. B. Thermoelementen) an, um eine stabile, voreingestellte Temperatur für die Form zu halten. Die Isolierstärke und das Material werden entsprechend der gewünschten Temperaturgleichmäßigkeit und Energieeffizienz ausgewählt.

Hauptmaterialien

Edelstahl (Innenauskleidung), Hochtemperatur-Mineralwolle/Keramikfaser (Isolierung), Baustahl (Außengehäuse)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Innenmaße (B×T×H)	600×600×600–1200×1200×1200 mm	Custom sizes available on request
Maximale Betriebstemperatur	200–400 °C	Above 400°C requires special insulation materials
Temperaturgleichmäßigkeit	±5–±10 °C	Tighter tolerance available with forced air circulation
Aufheizrate	5–15 °C/min	Depends on load and power
Nennleistung	12–48 kW	Select based on chamber size and heating rate
Versorgungsspannung	380–480 V AC	3-phase, 50/60 HzIEC 60038
Temperaturregelgenauigkeit	±1–±2 °C	PID controller with thermocouple feedback
Isolationsdicke	100–200 mm	Ceramic fiber or mineral wool
Oberflächentemperatur	≤40 °C	At max operating temperature, ambient 25°CEN 563
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Maximale Tragfähigkeit	500–2000 kg	Uniformly distributed load
Gewicht	800–2500 kg	Depends on size and insulation thickness

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Isolierte Wandpaneele
Bilden die Gehäusehülle, sorgen für Wärmedämmung zur Wärmehaltung und zum Schutz der Umgebung.
Material: ABS-Kunststoff
Heizelemente
Wandeln elektrische Energie in Wärme um, um die Innenraumtemperatur zu erhöhen und aufrechtzuerhalten.
Material: ABS-Kunststoff
Temperatursensor(en)
Überwacht die interne Lufttemperatur und liefert Rückmeldungen an das Steuerungssystem.
Material: ABS-Kunststoff
Zugangstür
Bietet eine abgedichtete Öffnung zum Be- und Entladen von Formen, ausgestattet mit thermischen Dichtungen.
Material: ABS-Kunststoff
Steuerungssystem
Liest die Thermoelemente und moduliert die Heizleistung, um den Sollwert zu halten.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch bis 1,5 bar (nicht druckfeste Auslegung)
Durchflussrate:	Nicht anwendbar (geschlossenes System)
Betriebstemperatur:	Umgebungstemperatur bis 300°C (typisch), bis 500°C mit Hochtemperaturisolierung

Montage- und Anwendungskompatibilität

Duroplastische Polymermodelle (Epoxid, Polyurethan)Metallwerkzeuge (Aluminium-, Stahlformen)Keramik- oder Verbundstoffformen

Nicht geeignet: Korrosive chemische Umgebungen (saure/alkalische Dämpfe) aufgrund möglicher Isolationsdegradation

Auslegungsdaten

Formenabmessungen (L×B×H) und Oberfläche
Erforderliche Aufheizrate (°C/min) und Zieltemperatur
Produktionszykluszeit und thermische Masse des Formenmaterials

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

50-250°C mit ±1,5°C Gleichmäßigkeit über das Kammervolumen

Belastungs- und Ausfallgrenzen

Thermischer Gradient über 15°C/cm durch die Isolationsschicht oder Gehäusewandtemperatur über 350°C.

Thermospannungsinduzierte Mikrorissausbreitung in Keramikfaserisolierung (Koeffizientenunterschied der thermischen Ausdehnung: α_Keramik=5,2×10⁻⁶/K vs α_Stahl=11,7×10⁻⁶/K), die zu Wärmeflusskonzentration und Isolationsdegradation führt.

Fertigungskontext

Isolierte Heizkammer wird innerhalb von Herstellung von Gummi- und Kunststoffwaren nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der thermischen Isolierung

Ursache: Feuchtigkeitseintritt, mechanische Beschädigung oder Alterung der Isoliermaterialien, die zu Wärmeverlust und reduzierter Effizienz führen.

Ausfall des Heizelements

Ursache: Thermische Zyklusbelastung, elektrische Überlastung oder Korrosion, die zum Durchbrennen des Elements oder reduzierter Heizleistung führen.

Wartungsindikatoren

Sichtbare Verfärbung, Verzug oder Hot Spots an der Kammeraußenseite, die auf einen Isolationsausfall hindeuten.
Hörbares Überschlagen, Brummen oder inkonsistente Heizzyklen, die auf eine Verschlechterung elektrischer Komponenten hindeuten.

Technische Hinweise

Implementieren Sie regelmäßige Inspektionen mittels Infrarot-Thermografie, um Isolationsschwächen und thermische Anomalien vor einem Ausfall zu erkennen.
Etablieren Sie einen vorbeugenden Wartungsplan für Reinigung, Nachziehen elektrischer Verbindungen und Überprüfung der Temperaturgleichmäßigkeit, um die Ansammlung thermischer Spannungen zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

DIN EN ISO 8301 - Bestimmung des Wärmedurchlasswiderstandes und verwandter Eigenschaften im stationären Zustand (entspricht ASTM C177)CE-Kennzeichnung - Richtlinie 2014/35/EU für Niederspannungsgeräte

Fertigungsgenauigkeit

Temperaturgleichmäßigkeit: +/- 2°C über das Kammervolumen
Isolationsdicke: +/- 5% der spezifizierten Abmessung

Qualitätsprüfung

Thermischer Zyklustest - Überprüfung der Temperaturstabilität und -wiederherstellung
Berührungsstromprüfung - Sicherstellung der elektrischen Sicherheit und Isolationsintegrität

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

PID-Regler-Integral-Windup während schneller Temperatur-Sollwertänderungen über 100°C/min. → Überschwingen auf 280°C, das zur thermischen Degradation der Polymermodelle führt (Glasübergangstemperatur Tg=230°C für Polycarbonatformen). → Implementierung einer Anti-Windup-Kompensation mit Back-Calculation-Methode und Sollwertänderungsratenbegrenzung auf 50°C/min.

Feuchtigkeitseintritt durch Isolationsnähte, der 3 Vol.-% im Keramikfasermaterial erreicht. → Dampfdruckaufbau bei 180°C, der die Zugfestigkeit der Isolierung von 0,8 MPa überschreitet und Delamination verursacht. → Hermetische Abdichtung mit Silikondichtungen, ausgelegt für 300°C Dauerbetrieb, und Feuchtigkeitssensoren mit 1% rF Auflösung.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Isolierte Heizkammer

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Isolierte Heizkammer

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Zweck der isolierten Heizkammer?

Sie erwärmt Formen vor dem Beschichten auf eine gleichmäßige Temperatur, verbessert die Haftung der Beschichtung und verhindert thermischen Schock.

Was sind die Standard-Innenmaße?

Die Innenmaße reichen von 600×600×600 mm bis 1200×1200×1200 mm, Sondergrößen sind auf Anfrage erhältlich.

Was ist die maximale Betriebstemperatur?

Der Standardbereich liegt bei 200–400°C. Für Temperaturen über 400°C sind spezielle Isoliermaterialien erforderlich.

Wie wird die Temperaturgleichmäßigkeit erreicht?

Die Temperaturgleichmäßigkeit beträgt typischerweise ±5–±10°C, aber mit Zwangsbelüftung ist eine engere Toleranz möglich.
