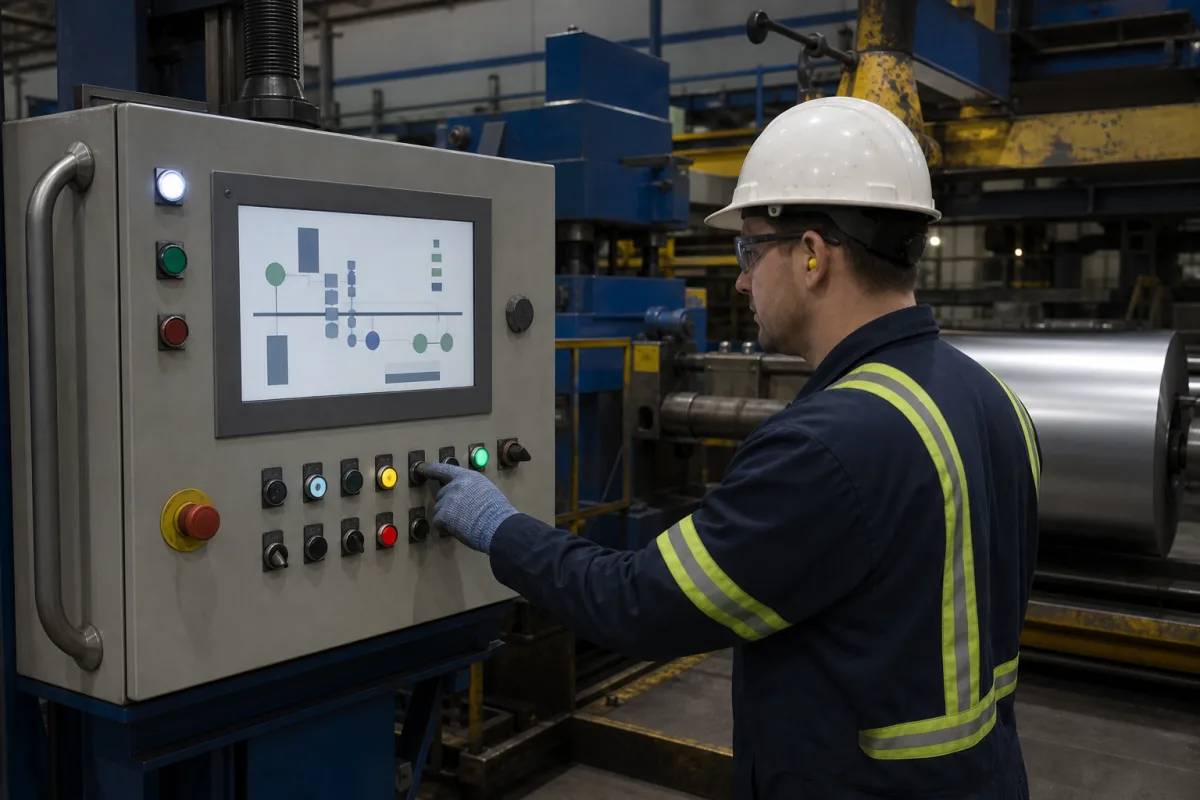

Prozesssteuerungstafel für Schmelzmetall-Entschwefelung

Produktspezifikationen

Technische Details und Fertigungskontext für Prozesssteuerungstafel

Technische Definition

Die Prozesssteuerungstafel ist eine wesentliche Komponente des Schmelzmetall-Entschwefelungsreaktors und bietet Bedienern Echtzeitüberwachung, Parametereinstellung und automatisierte Steuerungsmöglichkeiten für den Entschwefelungsprozess.Sie integriert Sensoren, Aktuatoren und Steuerungsalgorithmen, um optimale Reaktionsbedingungen aufrechtzuerhalten, eine effiziente Schwefelentfernung aus Schmelzmetallen zu gewährleisten und gleichzeitig Prozessstabilität und Sicherheit zu bewahren.Die Tafel empfängt Eingangssignale von verschiedenen Sensoren, die Temperatur, Druck, Durchflussraten und chemische Zusammensetzung im Reaktor überwachen.Sie verarbeitet diese Daten über speicherprogrammierbare Steuerungen (SPS) oder verteilte Steuerungssysteme (DCS), vergleicht sie mit Sollwerten und gibt Steuersignale an Aktuatoren aus, die Heizelemente, Reagenzinjektionssysteme, Mischmechanismen und andere Prozessvariablen anpassen, um die gewünschten Betriebsbedingungen aufrechtzuerhalten.Die Tafel ist mit einem Edelstahlgehäuse (Qualität 304 gemäß ASTM A240) und einer Polycarbonat-Anzeigeabdeckung konstruiert und für raue Industrieumgebungen ausgelegt.Sie arbeitet in einem Umgebungstemperaturbereich von -10 bis 50 °C, einer relativen Luftfeuchtigkeit von 10-90 % (nicht kondensierend) und benötigt eine Versorgungsspannung von 24 V ±10 %.Die Tafel bietet eine Schutzart von IP54 bis IP65 (gemäß IEC 60529) für Staub- und Wasserschutz.Sie bietet 16 bis 32 I/O-Punkte für die Prozesssteuerung und unterstützt Modbus RTU/TCP-Kommunikation (gemäß IEC 61158) für die Integration mit den meisten SPS.Die Anzeigeauflösung beträgt 1280×800 Pixel, und die Steuergenauigkeit beträgt ±0,5 % vom Messbereich.Die Tafel ist für die Schalttafelmontage mit Abmessungen von 400×300×200 mm (B×H×T) ausgelegt und wiegt je nach Konfiguration 15-25 kg.Alle aufgeführten Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden müssen.

Funktionsprinzip

Die Tafel empfängt Eingangssignale von Sensoren, die Temperatur, Druck, Durchflussraten und chemische Zusammensetzung im Reaktor überwachen. Sie verarbeitet diese Daten über speicherprogrammierbare Steuerungen (SPS) oder verteilte Steuerungssysteme (DCS), vergleicht sie mit Sollwerten und gibt Steuersignale an Aktuatoren aus, die Heizelemente, Reagenzinjektionssysteme, Mischmechanismen und andere Prozessvariablen anpassen, um die gewünschten Betriebsbedingungen aufrechtzuerhalten.

Hauptmaterialien

Edelstahl, Polycarbonat, Kupferlegierung, Elektronische Komponenten

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Betriebstemperaturbereich	-10–50 °C	Umgebungstemperaturbereich, in dem das Bedienfeld zuverlässig betrieben werden kann
IP Schutzart	IP54–IP65 IP-Code	Schutzart gegen Eindringen von Staub und WasserIEC 60529
Versorgungsspannung	24 ±10% Volt	Erforderliche Eingangsspannung für den Betrieb des Bedienfelds
Anzahl der Ein /Ausgänge	16–32 Punkte	Gesamtzahl der verfügbaren Ein-/Ausgangsanschlüsse für die Prozesssteuerung
Anzeigeauflösung	1280×800 px	High clarity for process data.
Regelgenauigkeit	±0.5 %FS	Ensures precise desulfurization.
Kommunikationsprotokoll	Modbus RTU/TCP	Compatible with most PLCs.IEC 61158
Gehäusematerial	304 SS	Corrosion-resistant for harsh environments.ASTM A240
Gewicht	15–25 kg	Depends on configuration.
Abmessungen (B×H×T)	400×300×200 mm	Panel-mount design.
Relative Luftfeuchtigkeit	10–90 %RH	Non-condensing.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Paneelkörper
Das Panel selbst: das Gehäuse und die Frontplatte, die die Geräte tragen und die Schutzart bereitstellen.
Mensch-Maschine-Schnittstelle (MMS)
Bietet visuelle Anzeige von Prozessdaten und ermöglicht Bedienereingaben zur Parameteranpassung
Material: Berührungsempfindliches Glas, Polycarbonat-Blende, Aluminiumrahmen
Programmierbare Steuerung (SPS)
Führt Steuerungsalgorithmen und Logiksequenzen für die automatisierte Prozesssteuerung aus
Material: Elektronische Leiterplatten, Kunststoffgehäuse (ABS-Kunststoff), Kupfersteckverbinder
Signalaufbereiter
Wandelt Sensorsignale in geeignete Pegel für die Verarbeitung durch Steuerungssysteme um
Material: Elektronische Bauteile, Kunststoffgehäuse (ABS-Kunststoff), Kupferklemmen
Not-Aus-Taster
Ermöglicht sofortige Abschaltung zur Sicherheit bei abnormalen Betriebszuständen
Material: Kunststofftaster, Edelstahlgehäuse, Kupferkontakte
Stromversorgungseinheit
Wandelt eingehende Netzspannung in geeignete Betriebsspannungen für Schalttafelkomponenten um
Material: Transformator-Kern, Kupferwicklungen, Aluminium-Kühlkörper, Kunststoffgehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (Panelgehäuse), mit Instrumentierung ausgelegt für 0-10 bar (Prozessdrucküberwachung)
Durchflussrate:	0-500 L/min (Entschwefelungsmittel-Injektion)
Betriebstemperatur:	Umgebungstemperatur bis 60°C (Betriebsumgebung), mit Sensoreingängen zur Überwachung bis 1200°C (Prozesstemperatur)

Montage- und Anwendungskompatibilität

Schmelzeisen/-stahl-Entschwefelung mit CalciumcarbidMagnesiumbasierte Entschwefelungsmittel-InjektionKalkbasierte Pulvereinblasesysteme

Nicht geeignet: Chlorbasierte Entschwefelungsprozesse (aufgrund korrosiver Gasentwicklung)

Auslegungsdaten

Erforderliche Anzahl an Regelkreisen (Injektionspunkte)
Maximale Schmelzmetall-Durchflussrate (Tonnen/Stunde)
Art des Entschwefelungsmittels und Injektionsmethode

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-1000°C Temperatur, 0-10 bar Druck, 0-1000 A Strom

Belastungs- und Ausfallgrenzen

1250°C thermische Grenze, 15 bar Druckgrenze, 1200 A Stromgrenze

Thermische Degradation von Halbleiterübergängen bei 1250°C, mechanische Fließspannung von Edelstahl 316L bei 15 bar, Elektromigration in Kupferleitbahnen bei 1200 A

Fertigungskontext

Prozesssteuerungstafel wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Elektrischer Kontaktverschlechterung

Ursache: Oxidation, Staubansammlung oder mechanischer Verschleiß an Relaiskontakten, Klemmblöcken oder Drucktastern, die zu erhöhtem Widerstand, Überhitzung oder intermittierendem Betrieb führen.

Bauteilüberhitzung

Ursache: Ungenügende Belüftung, übermäßige Umgebungstemperatur, Überlastung von Stromkreisen oder ausfallende Lüfter, die thermische Belastung für SPS, Netzteile oder Motorschütze verursachen.

Wartungsindikatoren

Hörbares Summen, Lichtbogenbildung oder ungewöhnliches Brummen von Relais oder Transformatoren, das auf elektrische Fehler oder lockere Verbindungen hinweist.
Sichtbare Verfärbung, Schmelzen oder Brandspuren an Drähten, Klemmen oder Gehäusen, die Überhitzung oder Kurzschlüsse signalisieren.

Technische Hinweise

Regelmäßige Infrarot-Thermografie-Inspektionen durchführen, um abnormale Wärmemuster in Bauteilen vor Ausfällen zu erkennen.
Einen vorbeugenden Wartungsplan für die Reinigung von internem Staub, das Nachziehen elektrischer Verbindungen und die Überprüfung der Belüftungssystemintegrität etablieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/UL 508A: Norm für industrielle SteuerungspanelsIEC 61439-1: Niederspannungs-Schaltgerätekombinationen

Fertigungsgenauigkeit

Panelplanheit: +/- 0,5 mm pro Meter
Bohrungsausrichtung: +/- 0,2 mm Positionsabweichung

Qualitätsprüfung

Dielektrischer Festigkeitstest (Hochspannungsprüfung) nach IEC 60204-1
IP-Schutzartüberprüfung (Schutz gegen Eindringen) nach IEC 60529

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Induktive Lastschaltüberspannungen über 1500 V/μs → Gate-Oxid-Durchbruch in MOSFET-Treibern → Snubberschaltungen mit 100 nF Kondensatoren und 10 Ω Widerständen

Schwefeldioxidkondensation mit Bildung von H₂SO₄ am Taupunkt von 140°C → Korrosion von Kupfer-Leiterbahnleitungen mit 85% Leitfähigkeitsreduktion → Konformale Beschichtung mit 50 μm Parylen-C-Schicht

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Prozesssteuerungstafel

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Prozesssteuerungstafel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Betriebstemperaturbereich der Prozesssteuerungstafel?

Die Tafel ist für den zuverlässigen Betrieb in einem Umgebungstemperaturbereich von -10 bis 50 °C ausgelegt. Die tatsächliche Leistung kann jedoch je nach spezifischer Konfiguration und Installationsumgebung variieren. Überprüfen Sie immer den genauen Bereich für Ihr Modell mit dem Hersteller.

Welche Kommunikationsprotokolle unterstützt die Tafel?

Die Tafel unterstützt Modbus RTU/TCP-Kommunikationsprotokolle, die in der industriellen Automatisierung weit verbreitet sind. Dies ermöglicht die Integration mit den meisten SPS- und DCS-Systemen. Stellen Sie die Kompatibilität mit Ihrem bestehenden Steuerungssystem sicher, indem Sie die Spezifikationen des Herstellers prüfen.

Welche Schutzart hat die Tafel?

Die Tafel hat eine Schutzart von IP54 bis IP65, was Schutz gegen Staub und Wasser bedeutet. Die spezifische Schutzart hängt von der Gehäusekonfiguration ab. Überprüfen Sie die genaue Schutzart für Ihr Modell, um sicherzustellen, dass sie Ihre Umgebungsanforderungen erfüllt.

Wie hoch ist die Steuergenauigkeit der Tafel?

Die Steuergenauigkeit beträgt ±0,5 % vom Messbereich (FS). Dies gewährleistet eine präzise Regelung der Entschwefelungsparameter. Die tatsächliche Genauigkeit kann jedoch durch Sensorqualität und Prozessbedingungen beeinflusst werden. Bestätigen Sie die Genauigkeit für Ihre spezifische Anwendung mit dem Hersteller.
