Sekundärkühlkammer

Auf Basis strukturierter CNFX-Herstellerprofile wird Sekundärkühlkammer im Bereich Grundmetallherstellung anhand von Kühlkammerlänge bis Strangbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Sekundärkühlkammer wird durch die Baugruppe aus Kammergehäuse und Sprühdüsenanordnung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine kontrollierte Kühlzone in Stranggießanlagen, die die Erstarrungsgeschwindigkeit von Nichteisenlegierungssträngen nach der ersten Erstarrung präzise reguliert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

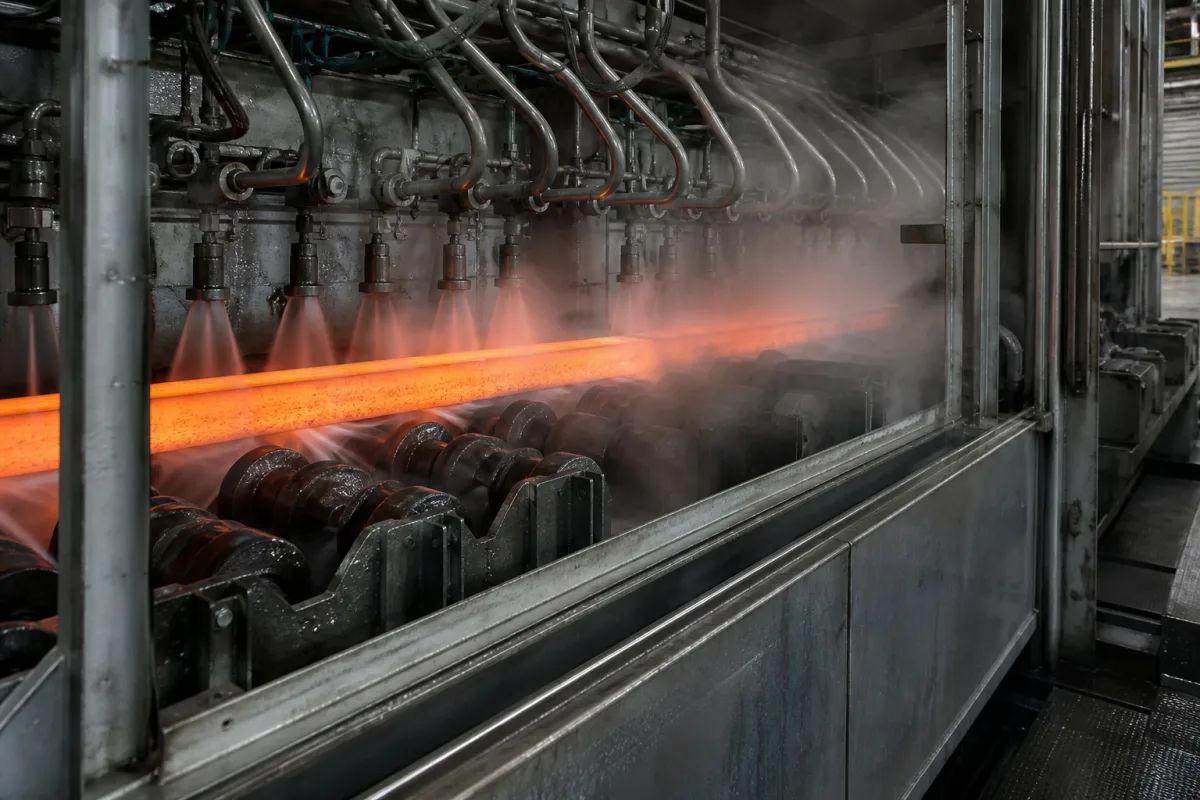

Sekundärkühlkammer in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Sekundärkühlkammer

Technische Definition

Die Sekundärkühlkammer ist eine kritische Komponente des intelligenten Stranggießsystems für Nichteisenlegierungen, stromabwärts von Kokille und Primärkühlzone gelegen. Sie bietet kontrollierte, gleichmäßige Kühlung durch präzise regulierte Wassersprüh- oder Nebelsysteme, um die Erstarrungsfront und thermische Gradienten im Legierungsstrang zu steuern. Diese Kammer gewährleistet eine ordnungsgemäße metallurgische Gefügeentwicklung, minimiert innere Spannungen und Defekte und erhält die Maßhaltigkeit während des Stranggießprozesses. Die Kammer ist für Strangbreiten von 200 bis 2600 mm und Dicken von 50 bis 400 mm ausgelegt, mit einer Kammmerlänge von 3000 bis 12000 mm. Gießgeschwindigkeiten können zwischen 0,5 und 8 m/min variieren, was entsprechende Anpassungen der Kühlintensität erfordert. Der Kühlwasserdurchfluss pro Strang liegt zwischen 50 und 500 m³/h, mit Drücken von 0,3 bis 1,0 MPa und Wassertemperaturen typischerweise zwischen 20 und 40 °C. Die Sprühdüsendichte liegt zwischen 10 und 50 Düsen pro Quadratmeter, um eine gleichmäßige Kühlung zu gewährleisten. Die Temperaturregelgenauigkeit wird innerhalb von ±5 °C gehalten, und die Strangoberflächentemperatur wird zwischen 800 und 1100 °C gehalten, um Risse zu vermeiden. Die Kammer ist aus Edelstahl 316L, Hochtemperatur-Keramikauskleidungen und korrosionsbeständigen Sprühdüsen gefertigt. Die Materialgüte für Edelstahlkomponenten ist 304L gemäß ASTM A240, und die Schutzart ist IP54 bis IP65 gemäß IEC 60529. Das Gewicht der Kammer variiert je nach Größe und Material zwischen 5 und 20 Tonnen. Diese Spezifikationen sind Referenzbereiche und müssen für spezifische Anwendungen mit dem Hersteller verifiziert werden. Bitte bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten vor dem Kauf.

Funktionsprinzip

Die Sekundärkühlkammer nutzt strategisch positionierte Wassersprühdüsen oder Nebelsysteme, um kontrollierte Kühlung auf den teilweise erstarrten Legierungsstrang anzuwenden. Die Kühlintensität wird basierend auf Echtzeit-Temperaturüberwachung und Gießparametern präzise reguliert, um optimale Erstarrungsraten und thermische Profile über die gesamte Kammerlänge aufrechtzuerhalten. Dies gewährleistet gleichmäßige Erstarrung und minimiert Defekte.

Hauptmaterialien

Edelstahl 316L, Hochtemperatur-Keramikauskleidungen, Korrosionsbeständige Sprühdüsen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kühlkammerlänge	3000–12000 mm	Determines residence time for solidification
Strangbreite	200–2600 mm	Matches casting machine width
Strangdicke	50–400 mm	Affects cooling rate and product range
Gießgeschwindigkeit	0.5–8 m/min	Higher speeds require more intensive cooling
Kühlwasserdurchfluss	50–500 m³/h	Per strand; varies with product size
Kühlwasserdruck	0.3–1.0 MPa	Ensures proper spray atomization
Düsendichte	10–50 pcs/m²	Affects cooling uniformity
Kühlwassertemperatur	20–40 °C	Higher temperatures reduce cooling efficiency
Temperaturregelgenauigkeit	±5 °C	Critical for metallurgical properties
Strangoberflächentemperatur	800–1100 °C	Must be maintained within range to avoid cracks
Werkstoffgüte	304L	Stainless steel for corrosion resistanceASTM A240
Dichtungsklasse	IP54–IP65	Protects against water and dust ingressIEC 60529
Gewicht	5–20 t	Depends on size and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Kammergehäuse
Die Kammerhülle selbst: umschließt das Prozessvolumen und trägt den Betriebsdruck und die Betriebstemperatur.
Sprühdüsenanordnung
Verteilt Kühlwasser gleichmäßig über die Oberfläche des Legierungsstrangs
Material: Edelstahl 1.4401 (316) mit Keramikspitzen
Temperaturüberwachungssystem
Misst die Strangoberflächentemperatur an mehreren Punkten für die Rückführungsregelung
Material: Hochtemperatursensoren mit Schutzgehäusen
Wasserverteilungsverteiler
Steuert und verteilt Kühlwasser zu einzelnen Sprühzonen
Material: Korrosionsbeständiger Edelstahl
Isolierauskleidung
Minimiert Wärmeverlust und schützt die Kammerstruktur
Material: Hochtemperatur-Keramikfaser

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,5-3,0 bar (Kühlwassersystemdruck)
Durchflussrate:	50-500 m³/h (Kühlmittel-Durchflusskapazität)
Betriebstemperatur:	50-300°C (Kühlmittel-Temperaturbereich)

Montage- und Anwendungskompatibilität

Aluminiumlegierungen (z.B. 3000er, 5000er Serie)Kupferlegierungen (z.B. Messing, Bronze)Zinkbasislegierungen

Nicht geeignet: Flüssige Eisenmetalle (Stahl, Eisen), die andere Kühlregime erfordern

Auslegungsdaten

Strangquerschnittsabmessungen (Breite/Dicke)
Produktionsliniengeschwindigkeit (m/min)
Erforderliche Kühlleistung (kW/m)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Temperatur: 200-450°C, Kühlrate: 0,5-3,0°C/s, Wasserfluss: 15-60 m³/h, Druck: 2,5-6,0 bar

Belastungs- und Ausfallgrenzen

Thermischer Gradient überschreitet 8,0°C/mm über den Strangquerschnitt, Wasserfluss fällt unter 12 m³/h für >30 Sekunden, Kammer-Temperatur überschreitet 480°C

Thermospannungsinduzierte Rissbildung aufgrund übermäßiger Kühlratendifferenziale (überschreitend 2,5°C/s/mm Gradient), Übergang von Blasen- zu Filmverdampfung bei Wärmestromdichte >1,2 MW/m², verursacht Leidenfrost-Effekt und Verlust der Kühleffizienz

Fertigungskontext

Sekundärkühlkammer wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Korrosionsinduzierte Lochfraßkorrosion

Ursache: Exposition gegenüber korrosiven Kühlflüssigkeiten (z.B. Glykolgemische, Chloride) kombiniert mit Sauerstoffeintritt und stagnierenden Strömungsbedingungen, die zu lokalem Materialverlust und Perforation führen.

Thermische Ermüdungsrissbildung

Ursache: Zyklische thermische Spannungen aus wiederholten Heiz-/Kühlzyklen, verstärkt durch schnelle Temperaturschwankungen, schlechte Wärmeverteilung oder unzureichende Materialauswahl für thermische Ausdehnungskoeffizienten.

Wartungsindikatoren

Sichtbare externe Korrosion oder Feuchtigkeit an Schweißnähten/Verbindungen, die auf interne Degradation hinweisen
Abnormale Temperaturdifferenzen (>10% Abweichung) über Kammerabschnitte während des Betriebs

Technische Hinweise

Implementierung einer Echtzeit-Korrosionsüberwachung mit pH-/Leitfähigkeitssensoren im Kühlfluid und Planung proaktiver Fluidanalysen alle 3-6 Monate
Installation von Thermoprofilierungssystemen zur Gewährleistung gleichmäßiger Kühlverteilung und Optimierung der Zykluszeiten zur Minimierung von thermischem Schock

Konformität und Fertigungsnormen

Referenznormen

DIN 4102-1 - Brandverhalten von Baustoffen und BauteilenCE-Kennzeichnung - EU-Konformität für Maschinensicherheit (Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Temperaturgleichmäßigkeit: +/- 2°C über das Kammervolumen
Kühlratenkonsistenz: +/- 5% des Sollwerts

Qualitätsprüfung

Thermische Kartierungsverifizierungsprüfung
Druckabfall-Leckagetest

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Wasserchemie-Ungleichgewicht, das Calciumcarbonat-Ablagerungen verursacht (CaCO₃ > 150 ppm) → Düsenverstopfung, die den Kühlwasserfluss um >40% reduziert, führt zu lokaler Strangerwärmung auf 550°C → Installation eines Umkehrosmose-Wasseraufbereitungssystems mit automatischer Härteüberwachung und Säuredosierung bei pH 6,5-7,0

Thermische Ermüdung durch zyklische Temperaturschwankungen, die ΔT=300°C während Strangbreitenänderungen überschreiten → Rissausbreitung in Kupferlegierungs-Sprühverteilern bei Spannungsintensitätsfaktor K₁ > 25 MPa√m → Implementierung einer adaptiven Kühlregelung mit PID-Regelung, die ΔT<150°C während Übergängen aufrechterhält, plus Materialaufrüstung der Verteiler auf Kupfer-Nickel-Legierung (CuNi30)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sekundärkühlkammer

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sekundärkühlkammer

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Zweck der Sekundärkühlkammer?

Sie bietet kontrollierte Kühlung für den teilweise erstarrten Legierungsstrang nach der ersten Erstarrung, steuert die Erstarrungsfront und thermische Gradienten, um eine ordnungsgemäße metallurgische Struktur zu gewährleisten und Defekte zu minimieren.

Was sind die typischen Abmessungen der Kammer?

Die Kammerlänge reicht von 3000 bis 12000 mm, die Strangbreite von 200 bis 2600 mm und die Strangdicke von 50 bis 400 mm. Dies sind Referenzbereiche und müssen für spezifische Anwendungen bestätigt werden.

Wie wird die Kühlung gesteuert?

Die Kühlung wird über Wassersprühdüsen oder Nebelsysteme gesteuert, mit Durchflussraten von 50-500 m³/h pro Strang und Drücken von 0,3-1,0 MPa. Die Temperaturregelgenauigkeit beträgt ±5 °C.

Welche Materialien werden verwendet?

Die Kammer verwendet Edelstahl 316L, Hochtemperatur-Keramikauskleidungen und korrosionsbeständige Sprühdüsen. Die Materialgüte für Edelstahl ist 304L gemäß ASTM A240. Mit Hersteller verifizieren.
