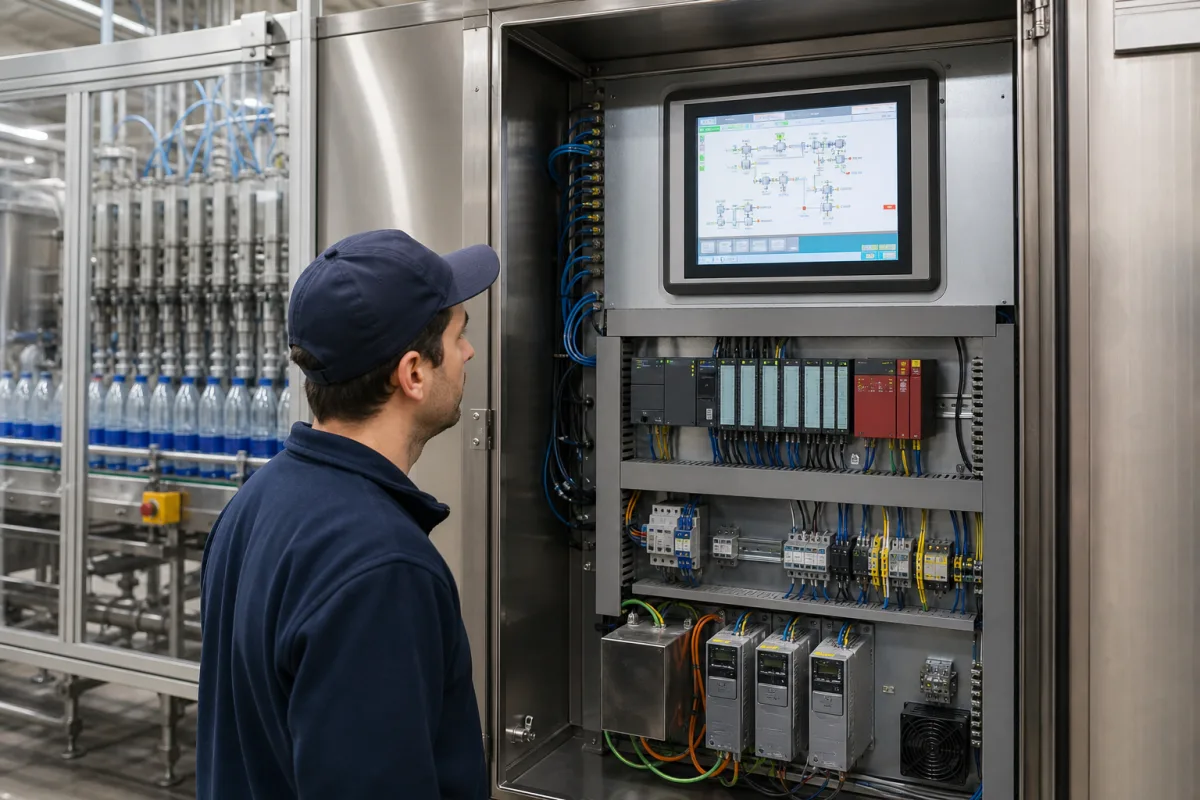

Steuerungssystem (SPS/HMI)

Dieses Steuerungssystem ist eine zentrale Einheit, die eine speicherprogrammierbare Steuerung (SPS) und eine Mensch-Maschine-Schnittstelle (MMS) kombiniert, um automatisierte Entlüftungsprozesse von Getränkebehältern zu verwalten. Es koordiniert Gasflusssteuerung, Druckregelung, Zeitabläufe und Sicherheitsverriegelungen innerhalb des Entlüftungssystems. Die SPS führt programmierte Logik basierend auf Sensoreingaben aus, während die MMS dem Bedienpersonal Echtzeitvisualisierung, Parametereinstellung und Systemstatusüberwachung über grafische Oberflächen und Touchscreen-Bedienelemente bietet. Das System ist für die Integration in Getränkeproduktionslinien ausgelegt und bietet skalierbare E/A-Konfigurationen (32–256 Punkte) sowie Kommunikationsprotokolle wie Ethernet/IP, Profinet und Modbus TCP für die SCADA-Integration. Es arbeitet in einem Temperaturbereich von -10 bis 55 °C und benötigt eine stabile 24-V-Gleichstromversorgung (±10 %). Das Gehäuse besteht aus Polycarbonat, und das Gerät wiegt zwischen 5 und 15 kg, mit Abmessungen von 300×200×100 mm bis 600×400×200 mm. Die Bildschirmgröße der MMS variiert von 7 bis 15 Zoll, und die Prozessorgeschwindigkeit der SPS reicht von 1,2 bis 2,0 MHz mit einer Speicherkapazität von 4 bis 16 MB. Das System ist für abspritzbare Umgebungen mit IP54 bis IP65 bewertet, und der Stromverbrauch liegt je nach E/A-Modulen zwischen 50 und 200 W. Der Betriebsdruck wird mit 1,0–1,6 MPa angegeben, wobei zu beachten ist, dass alle Werte Referenzbereiche sind und für spezifische Modelle und Anwendungen mit dem Hersteller oder Lieferanten verifiziert werden müssen. Das System ist eine Komponente der Entlüftungsausrüstung und kein eigenständiges Produkt.

Die SPS empfängt Signale von Sensoren, die Gasfluss, Druck und Temperatur überwachen. Sie führt ein gespeichertes Programm aus, um Aktuatoren wie Ventile und Pumpen zu steuern und so eine präzise Entgasung zu gewährleisten. Das HMI zeigt Prozessdaten an und ermöglicht dem Bediener, Parameter einzustellen, Zyklen zu starten oder zu stoppen und Alarme zu quittieren. Sicherheitsverriegelungen sind in der Logik implementiert, um unsichere Zustände zu verhindern. Das System scannt kontinuierlich Eingänge, aktualisiert Ausgänge und aktualisiert die HMI-Anzeige in Echtzeit.
