Förderband-Schnittstellenmodul

Auf Basis strukturierter CNFX-Herstellerprofile wird Förderband-Schnittstellenmodul im Bereich Getränkeherstellung anhand von Nennlastkapazität bis Fördergeschwindigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Förderband-Schnittstellenmodul wird durch die Baugruppe aus SPS-Steuereinheit und E/A-Schnittstellenplatine beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Steuerungs- und Kommunikationskomponente, die die Schnittstelle zwischen Fördersystemen und Palettiermaschinen in der Getränkebehälter-Handhabung verwaltet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

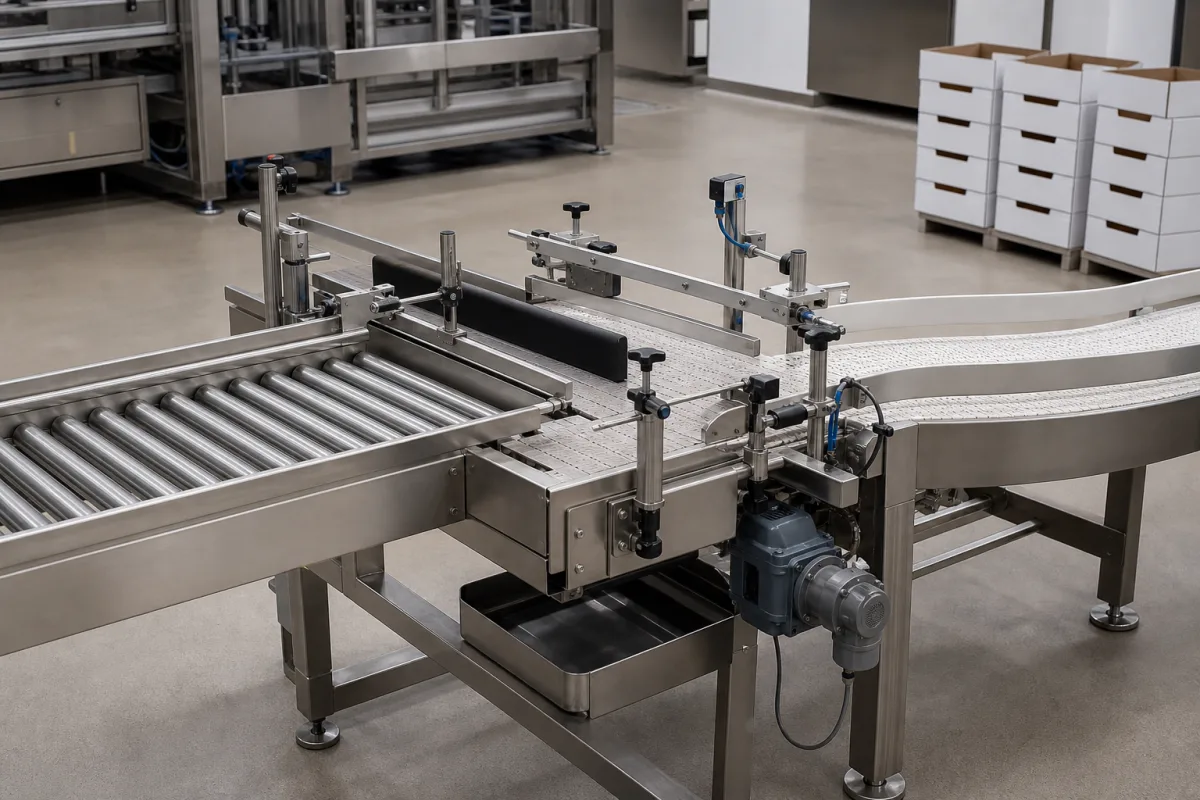

Förderband-Schnittstellenmodul in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Förderband-Schnittstellenmodul

Technische Definition

Das Förderband-Schnittstellenmodul ist eine Steuerungskomponente in automatisierten Getränkebehälter-Palettiersystemen. Es koordiniert den Transfer von Getränkebehältern von Förderlinien zu Palettierstationen und verwaltet Timing, Positionierung und Flusskontrolle, um sicherzustellen, dass Behälter korrekt sequenziert und ausgerichtet sind für eine effiziente Palettenbildung. Das Modul bietet Echtzeitkommunikation zwischen Fördersystemen und Palettierrobotern oder -maschinen. Es empfängt Behälterpositionsdaten von Fördersensoren, verarbeitet diese Informationen über speicherprogrammierbare Steuerungen (SPS) und sendet Steuersignale zur Regelung der Fördergeschwindigkeit, Torbetrieb und Behältertransfermechanismen. Es synchronisiert den Behälterfluss mit Palettierzyklen, verwaltet Pufferzonen und gibt Rückmeldung an die Hauptsteuerung über Behälterstatus und Systembereitschaft. Das Modul ist in einem Aluminiumlegierungsgehäuse mit Edelstahl-Montagehalterungen und Polycarbonat-Schutzabdeckungen untergebracht und verwendet Industrie-Leiterplatten. Zu den wichtigsten Parametern gehören eine Nennlastkapazität von 50–200 kg, Fördergeschwindigkeit einstellbar über Frequenzumrichter von 0,5–2,0 m/s, Positioniergenauigkeit von ±0,5 mm, Versorgungsspannung von 24 V DC ±10 % (IEC 61131-2), Leistungsaufnahme von 15–60 W, Betriebstemperaturbereich von -40–85 °C (IEC 60068-2-1/2), Schutzart IP54–IP65 (IEC 60529), Kommunikationsprotokolle wie PROFINET, EtherNet/IP und Modbus TCP (IEC 61158), 16–32 konfigurierbare digitale I/O-Punkte, Gewicht von 2,5–5,0 kg und Abmessungen von 200 x 120 x 60 mm (typische Hutschienenmontage). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Modul ist eine Komponente, keine eigenständige Maschine, und seine Leistung hängt von der Integration in das Gesamtsystem ab. Bestätigen Sie immer modellspezifische Spezifikationen und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das Modul empfängt Behälterpositionsdaten von Fördersensoren, verarbeitet diese Informationen über speicherprogrammierbare Steuerungen (SPS) und sendet Steuersignale zur Regelung der Fördergeschwindigkeit, Torbetrieb und Behältertransfermechanismen. Es synchronisiert den Behälterfluss mit Palettierzyklen, verwaltet Pufferzonen und gibt Rückmeldung an die Hauptsteuerung über Behälterstatus und Systembereitschaft.

Hauptmaterialien

Aluminiumlegierungsgehäuse, Edelstahl-Montagewinkel, Industrietaugliche Leiterplatten, Polycarbonat-Schutzabdeckungen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennlastkapazität	50–200 kg	Maximum weight per pallet load
Fördergeschwindigkeit	0.5–2.0 m/s	Adjustable via VFD
Positioniergenauigkeit	±0.5 mm	Critical for palletizing alignment
Versorgungsspannung	24 ±10% V DC	Stable voltage required for PLC I/OIEC 61131-2
Leistungsaufnahme	15–60 W	Depends on connected sensors/actuators
Betriebstemperatur	-40–85 °C	Outside range may cause malfunctionIEC 60068-2-1/2
Schutzart	IP54–IP65	Higher IP for washdown areasIEC 60529
Kommunikationsprotokoll	PROFINET, EtherNet/IP, Modbus TCP	Select based on PLC compatibilityIEC 61158
Anzahl der I/O Punkte	16–32	Configurable digital inputs/outputs
Gewicht	2.5–5.0 kg	Affects mounting structure
Abmessungen (B x H x T)	200 x 120 x 60 mm	Typical DIN rail mount

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

SPS-Steuereinheit
Verarbeitet Sensordaten und führt Steuerlogik für Förderbandschnittstellenoperationen aus
Material: Industriequalitätselektronik
E/A-Schnittstellenplatine
Verwaltet Eingangs-/Ausgangssignale zwischen Förderbandsensoren und Palettiersteuerungen
Material: Glasfaserverstärkte Leiterplatte mit vergoldeten Steckverbindern
Netzteil
Versorgt alle Modulkomponenten mit geregelter Stromversorgung
Material: Aluminiumgehäuse mit Kupferwicklungen
Kommunikationsanschlüsse
Ermöglicht Datenaustausch mit Fördersystemen und Palettieranlagen
Material: Edelstahlverbinder mit industrietauglicher Abschirmung

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0-10 bar
Weitere Spezifikationen:	Max. Förderbandgeschwindigkeit: 120 m/min, IP65-Schutzart, 24V DC-Stromversorgung
Betriebstemperatur:	-10°C bis 60°C

Montage- und Anwendungskompatibilität

PET-FlaschenAluminiumdosenGlasbehälter

Nicht geeignet: Korrosive chemische Umgebungen

Auslegungsdaten

Förderbandbreite (mm)
Maximale Durchsatzrate (Einheiten/min)
Kommunikationsprotokollanforderung (z.B. PROFINET, EtherNet/IP)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

24-28 VDC, 0,5-2,0 A, 0-60°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Spannungsabfall unter 20 VDC für >500 ms, Stromstoß über 3,5 A für >100 ms, Umgebungstemperatur über 75°C

Elektromigration in Kupferleitbahnen bei Stromdichten >10⁶ A/cm², dielektrischer Durchschlag in MOSFET-Gateoxiden bei elektrischen Feldern >10 MV/cm, thermisches Durchgehen in Leistungstransistoren bei Sperrschichttemperaturen >150°C

Fertigungskontext

Förderband-Schnittstellenmodul wird innerhalb von Getränkeherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Elektrische Überlastungsstörung

Ursache: Übermäßiger Stromverbrauch durch Förderbandmotoren oder Kurzschlüsse aufgrund von Feuchtigkeitseintritt, die zu verbrannten Komponenten oder ausgelösten Schutzschaltungen führen.

Kommunikationsprotokollstörung

Ursache: Signalstörungen durch nahegelegene elektrische Geräte, beschädigte Verkabelung oder Firmware-Korruption, die zu Datenverlust zwischen Modul und SPS/Steuerungssystem führen.

Wartungsindikatoren

Intermittierender oder vollständiger Verlust von Förderbandsteuersignalen trotz vorhandener Stromversorgung
Hörbares Summen oder Klicken aus dem Modulgehäuse oder sichtbare Verkohlung/Überhitzung am Gehäuse

Technische Hinweise

Implementieren Sie regelmäßige Infrarot-Thermografie-Scans, um abnormale Wärmemuster in elektrischen Verbindungen und Komponenten vor Ausfall zu erkennen.
Etablieren Sie einen vorbeugenden Wartungsplan für die Reinigung von Luftschlitzen, Überprüfung von Drahtanschlüssen und Aktualisierung der Firmware auf die neueste stabile Version, um Staubansammlung und Softwareprobleme zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 340:2013 (Förderbänder - Laborbrandverhalten)ANSI/CEMA 402-2003 (Bandförderer)DIN 22101:2011 (Stetigförderer - Bandförderer für Schüttgüter)

Fertigungsgenauigkeit

Wellenausrichtung: +/-0,05 mm
Bohrbild der Montage: +/-0,1 mm

Qualitätsprüfung

Maßliche Überprüfung mit Koordinatenmessgerät
Elektrische Sicherheitsprüfung (Isolationswiderstand)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Induktiver Rückstoß von Förderbandmotorwicklungen während Notstopp, der Gegenspannungen bis zu 120 V erzeugt → Gateoxid-Durchschlag in Schnittstellen-MOSFETs, der einen dauerhaften Kurzschluss zwischen Gate- und Source-Anschlüssen verursacht → Implementieren Sie bidirektionale TVS-Dioden mit einer Klemmspannung von 40 V und einer Ansprechzeit <1 ns an allen Motorsteuerungsausgängen

Vibrationsinduziertes Reiben an Steckerstiften durch Fördersystemoszillationen bei 15-25 Hz Resonanzfrequenzen → Intermittierender Signalverlust in RS-485-Kommunikationsleitungen, der CRC-Fehler über 10⁻³ Bitfehlerrate verursacht → Verwenden Sie vergoldete federbelastete Pogo-Pin-Stecker mit 50 N Kontaktkraft und vibrationsgedämpften Halterungen, die für 5-2000 Hz ausgelegt sind

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Förderband-Schnittstellenmodul

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Förderband-Schnittstellenmodul

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion des Förderband-Schnittstellenmoduls?

Es verwaltet den Transfer von Getränkebehältern von Förderlinien zu Palettierstationen und koordiniert Timing, Positionierung und Flusskontrolle, um eine korrekte Sequenzierung und Ausrichtung für die Palettenbildung sicherzustellen.

Welche Kommunikationsprotokolle werden unterstützt?

Das Modul unterstützt PROFINET, EtherNet/IP und Modbus TCP, wie in den Referenzdaten aufgeführt. Die Kompatibilität mit Ihrer SPS muss mit dem Hersteller bestätigt werden.

Was sind die Umgebungsgrenzen für den Betrieb?

Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, und die Schutzart ist IP54 bis IP65. Dies sind Referenzwerte; bestätigen Sie sie für Ihr spezifisches Modell und Ihre Installation.

Wie wird das Modul mit Strom versorgt?

Es benötigt eine 24-V-DC-Versorgung mit ±10 % Toleranz gemäß IEC 61131-2. Die Leistungsaufnahme liegt je nach angeschlossenen Sensoren und Aktoren zwischen 15 und 60 W.
