Technische Definition

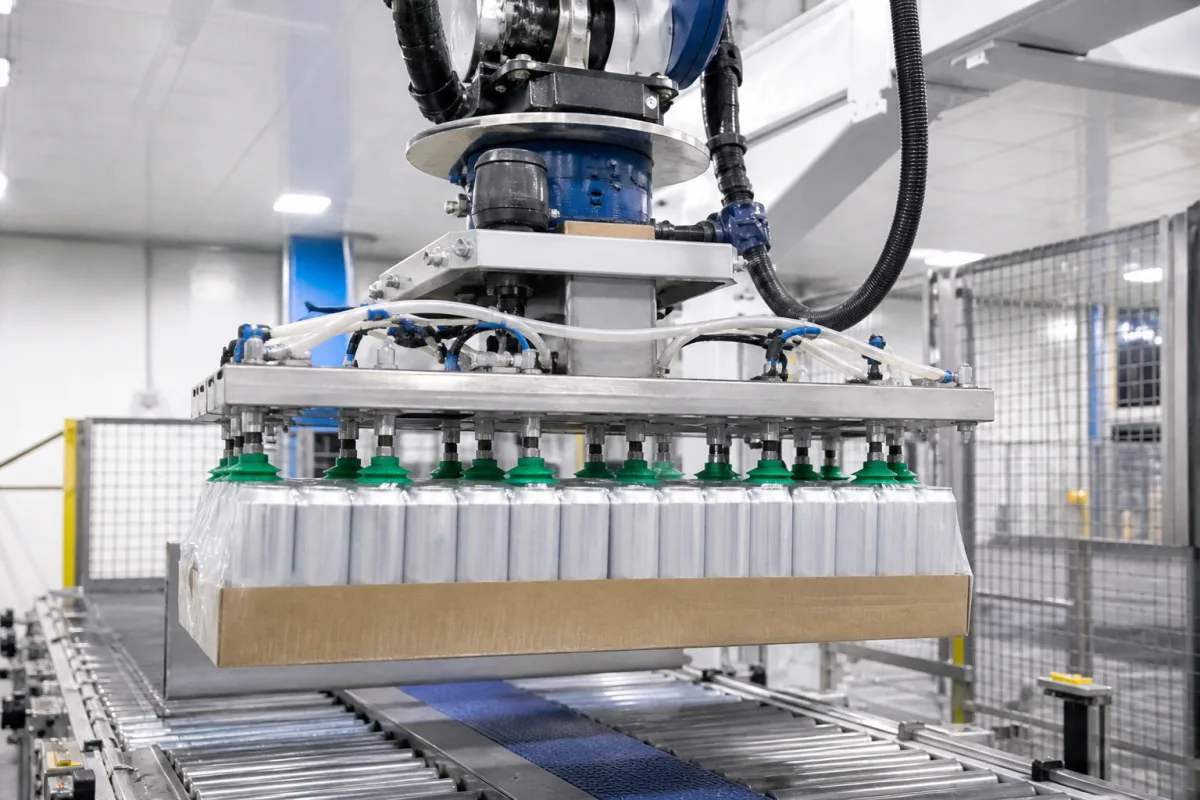

Das Vakuumgreifersystem ist eine kritische Komponente der automatisierten Depalettiermaschine für Getränkebehälter und verantwortlich für die präzise und schonende Handhabung von Behältern (wie Flaschen, Dosen oder Kartons) von Paletten. Es verwendet Vakuumsaugnäpfe, um einen sicheren Griff auf Behälteroberflächen zu erzeugen, was kontrolliertes Anheben, Transferieren und Platzieren ermöglicht, ohne die Behälter oder deren Inhalt zu beschädigen. Dieses System gewährleistet effiziente, zuverlässige und schnelle Behälterhandhabung in Getränkeproduktions- und Verpackungslinien.
Das System ist für die Integration in automatisierte Depalettiereinrichtungen ausgelegt, wo es mit Roboter- oder Portalsystemen für wiederholte Pick-and-Place-Aufgaben zusammenarbeitet. Seine Konstruktion umfasst typischerweise einen Rahmen aus Aluminiumlegierung oder Edelstahl, wobei die Saugnäpfe aus Polyurethan oder Silikon basierend auf den Oberflächeneigenschaften des Behälters und der Betriebsumgebung ausgewählt werden. Die Leistung des Systems wird durch Parameter wie Vakuumdurchfluss (100–200 L/min), Anzahl der Saugnäpfe (4–12), Saugnapfdurchmesser (40–120 mm), Hubkapazität (50–500 kg), Positioniergenauigkeit (±0,5 mm), Betriebsdruck (0,6–0,8 MPa, ISO 8573-1), Versorgungsspannung (24 V DC ±10%), Betriebstemperatur (5–40 °C), Schutzart (IP54–IP65, IEC 60529), Napfmaterial (NBR–SI), Gewicht (15–80 kg) und Grundfläche (300×300–600×600 mm) definiert. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden.
Für die Beschaffung ist es wichtig, zu bestätigen, dass das ausgewählte System die erforderliche Zykluszeit, Behälterabmessungen und Nutzlastanforderungen erfüllt. Die Vakuumerzeugung des Systems hängt von einer Druckluftversorgung ab, und seine Steuerung überwacht den Vakuumdruck, um sicheres Greifen zu gewährleisten. Wartungssignale umfassen reduzierte Haltekraft, sichtbaren Verschleiß an Saugnäpfen oder inkonsistente Platziergenauigkeit. Fehlergrenzen werden durch die Betriebsgrenzen des Systems definiert; deren Überschreitung kann zu fallenden Behältern oder Schäden führen. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und Normen zu validieren.
Funktionsprinzip
Das System funktioniert, indem durch eine Vakuumpumpe oder einen Generator ein Vakuum (Unterdruck) in den Saugnäpfen erzeugt wird. Wenn die Näpfe die Behälteroberfläche kontaktieren, wird Luft evakuiert, wodurch ein Druckunterschied entsteht, der den Behälter sicher anhaftet. Das Vakuumniveau wird während des Anhebens und Bewegens aufrechterhalten und durch Brechen der Vakuumdichtung freigegeben, um den Behälter an der gewünschten Stelle abzulegen. Sensoren und Steuerungen überwachen den Vakuumdruck, um korrektes Greifen zu gewährleisten und Stürze zu verhindern.
