Rektifikationskolonne

Auf Basis strukturierter CNFX-Herstellerprofile wird Rektifikationskolonne im Bereich Herstellung von chemischen Erzeugnissen anhand von Kolonnendurchmesser bis Kolonnenhöhe eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Rektifikationskolonne wird durch die Baugruppe aus Säulenkörper und Böden (z.B. Siebböden, Ventilböden) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine vertikale Kolonne, die in Destillationsprozessen verwendet wird, um flüssige Gemische basierend auf Siedepunktunterschieden in einzelne Komponenten zu trennen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

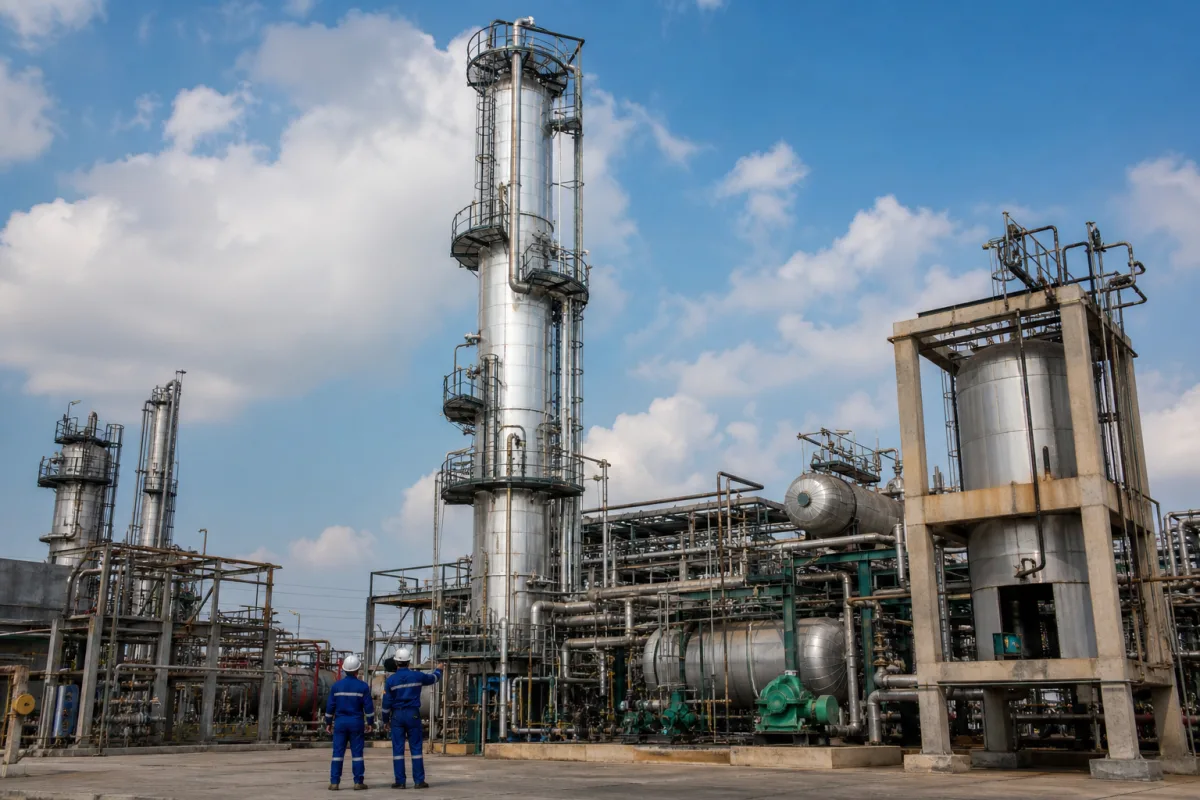

Rektifikationskolonne in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Rektifikationskolonne

Technische Definition

Die Rektifikationskolonne ist die zentrale Trenneinheit innerhalb eines chemischen Destillationskolonnensystems. Sie bietet eine große Oberfläche für den Dampf-Flüssigkeits-Kontakt und ermöglicht mehrere Stufen der Verdampfung und Kondensation. Dies erleichtert die Trennung eines Einsatzgemisches in Fraktionen mit unterschiedlicher Flüchtigkeit und ermöglicht die Reinigung oder Isolierung spezifischer chemischer Verbindungen. Die Kolonne arbeitet nach dem Prinzip der fraktionierten Destillation. Ein erhitztes Gemisch tritt in die Kolonne ein, wo es teilweise verdampft. Der Dampf steigt durch die Kolonne auf und kontaktiert absteigende Flüssigkeit (Rücklauf) auf internen Strukturen wie Böden oder Packungen. Dieser Kontakt ermöglicht kontinuierlichen Wärme- und Stoffübergang: Weniger flüchtige Komponenten kondensieren und sinken ab, während flüchtigere Komponenten weiter verdampfen und aufsteigen. Dies erzeugt einen Temperaturgradienten von unten (heißer) nach oben (kühler), was die Trennung von Komponenten in verschiedenen Höhen ermöglicht. Typische Materialien umfassen Edelstahl (z.B. 304, 316L), Kohlenstoffstahl und Speziallegierungen für korrosive Umgebungen. Wichtige Parameter umfassen Kolonnendurchmesser (600–6000 mm), Höhe (6000–60000 mm), Auslegungsdruck (0,1–6,4 MPa), Auslegungstemperatur (-40–450 °C), Anzahl der Böden (10–100), Bodenabstand (300–600 mm), Wanddicke (6–50 mm), Materialgüte (Q345R, 304, 316L), Oberflächenrauheit (0,8–3,2 μm), Gewicht (5000–200000 kg) und Isolationsdicke (50–200 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Normen wie GB/T 9019, GB/T 150, GB/T 713, ASTM A240, GB/T 1031 und GB/T 4272 werden als Referenz zur Überprüfung herangezogen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Kolonne arbeitet nach dem Prinzip der fraktionierten Destillation. Ein erhitztes Gemisch tritt in die Kolonne ein, wo es teilweise verdampft. Der Dampf steigt durch die Kolonne auf und kontaktiert absteigende Flüssigkeit (Rücklauf) auf internen Strukturen wie Böden oder Packungen. Dieser Kontakt ermöglicht kontinuierlichen Wärme- und Stoffübergang: Weniger flüchtige Komponenten kondensieren und sinken ab, während flüchtigere Komponenten weiter verdampfen und aufsteigen. Dies erzeugt einen Temperaturgradienten von unten (heißer) nach oben (kühler), was die Trennung von Komponenten in verschiedenen Höhen ermöglicht.

Hauptmaterialien

Edelstahl (z.B. 1.4301, 1.4404), Kohlenstoffstahl, Sonderlegierungen (für korrosive Umgebungen)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kolonnendurchmesser	600–6000 mm	Determines throughput and separation efficiency.GB/T 9019
Kolonnenhöhe	6000–60000 mm	Affects number of theoretical plates and separation.
Auslegungsdruck	0.1–6.4 MPa	Must exceed maximum operating pressure.GB/T 150
Auslegungstemperatur	-40–450 °C	Material selection based on this range.GB/T 150
Bodenzahl	10–100	Determines separation efficiency.
Bodenabstand	300–600 mm	Affects entrainment and pressure drop.
Wanddicke	6–50 mm	Based on pressure and corrosion allowance.GB/T 150
Werkstoff	Q345R, 304, 316L	Corrosion resistance and temperature limits.GB/T 713, ASTM A240
Oberflächenrauheit	0.8–3.2 μm	Critical for fouling and cleaning.GB/T 1031
Gewicht	5000–200000 kg	Affects foundation and lifting requirements.
Dämmstärke	50–200 mm	For thermal efficiency and safety.GB/T 4272

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Säulenkörper
Der Säulenmantel selbst: enthält die Böden oder Packung und hält den Prozess unter Betriebsdruck.
Böden (z.B. Siebböden, Ventilböden)
Bieten gestufte Dampf-Flüssigkeits-Kontaktstellen für Stoff- und Wärmeübertragung.
Material: ABS-Kunststoff
Füllkörper (strukturiert/zufällig)
Bietet kontinuierliche Dampf-Flüssigkeits-Kontaktfläche für Stoffaustausch (Alternative zu Bodenkolonnen).
Flüssigkeitsverteiler
Sichert eine gleichmäßige Verteilung der Rückflussflüssigkeit über den Kolonnenquerschnitt, entscheidend für Packungskolonnen.
Material: ABS-Kunststoff
Stützgitter/-platte
Trägt das Gewicht der internen Packung oder Einschübe.
Einstiegsluken
Zugangsöffnungen für die Installation, Inspektion und Wartung interner Komponenten.
Material: ABS-Kunststoff

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Vakuum bis 50 bar (typisch), bis 100 bar mit verstärkter Ausführung
Durchflussrate:	0,1 bis 1000 m³/h (Flüssigkeit), 0,01 bis 500 m³/h (Dampf)
Betriebstemperatur:	-50 °C bis 400 °C (typisch), bis 600 °C mit Sonderwerkstoffen

Montage- und Anwendungskompatibilität

Rohöldestillation (Kohlenwasserstoffe)Ethanol-Wasser-Trennung (Alkohole)Luftzerlegung (kryogene Gase)

Nicht geeignet: Hochkorrosive Umgebungen mit konzentrierten Säuren (z.B. Schwefelsäure >95 %)

Auslegungsdaten

Zusammensetzung und Durchsatz des Einsatzstroms
Gewünschte Reinheit der getrennten Komponenten
Betriebsdruck- und Temperaturprofil

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-10 bar absoluter Druck, 20-400 °C Temperatur, 0,5-5 m/s Dampfgeschwindigkeit

Belastungs- und Ausfallgrenzen

Kolonnendruck überschreitet 12 bar absolut und verursacht Behälterbruch, Bodenfluten bei Dampfgeschwindigkeiten >6 m/s, Weeping bei Dampfgeschwindigkeiten <0,3 m/s

Die Streckgrenze von Kohlenstoffstahl (ASTM A516 Grade 70) bei 400 °C beträgt 172 MPa, eine Überschreitung führt zu plastischer Verformung. Bodenfluten tritt auf, wenn die kinetische Energie des Dampfes die Oberflächenspannungskräfte der Flüssigkeit übersteigt (Oberflächenspannung von Wasser 72,8 mN/m bei 20 °C).

Fertigungskontext

Rektifikationskolonne wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Wanddickenabnahme durch Korrosion unter die minimal erforderliche Dicke (MRT)

Ursache: Einwirkung korrosiver Prozessmedien (z.B. Säuren, Chloride) bei erhöhten Temperaturen, was zu Materialabbau und Verlust der strukturellen Integrität führt.

Bodendefekt oder -kollaps

Ursache: Verschmutzung/Verkleben durch Feststoffablagerungen, übermäßige Dampf-/Flüssigkeitsbelastung, die zu hydraulischem Fluten führt, oder mechanische Ermüdung durch thermische Zyklen und Vibration.

Wartungsindikatoren

Abnormaler Druckabfall über die Kolonne hinweg, der auf eine Strömungsbehinderung oder Fluten hindeutet
Sichtbare externe Korrosion, Leckagen oder Hotspots, die mittels Thermografie erkannt werden

Technische Hinweise

Einführung regelmäßiger Dickenmessungen (Ultraschallprüfung) und Korrosionsmessstreifen zur Überwachung der Abbauraten und Planung proaktiver Reparaturen.
Optimierung der Einsatzvorbehandlung (z.B. Entsalzung, Filtration) und Einhaltung korrekter Betriebsparameter (Temperatur, Druck, Rücklaufverhältnisse) zur Minimierung von Verschmutzung und Belastung.

Konformität und Fertigungsnormen

Referenznormen

ASME BPVC Section VIII - Regeln für den Bau von DruckbehälternDIN EN 13445 - Unbefeuerte Druckbehälter

Fertigungsgenauigkeit

Vertikale Ausrichtung: +/- 0,5 mm pro Meter Höhe
Innendurchmesser-Toleranz: +/- 0,1 % des Nenndurchmessers

Qualitätsprüfung

Eindringprüfung (PT) für Oberflächendefekte
Durchstrahlungsprüfung (RT) für Schweißnahtintegrität

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Korrosionsrate übersteigt 0,5 mm/Jahr aufgrund einer Chloridkonzentration >50 ppm im Einsatz → Wanddickenreduzierung unter die nach ASME BPVC Section VIII Division 1 berechnete minimal erforderliche Dicke (MRT) → Einbau einer Plattierung aus Edelstahl 1.4404 (mindestens 3 mm) mit kathodischem Schutz bei -0,85 V gegenüber Cu/CuSO4-Referenzelektrode

Thermische Spannung durch 200 °C Temperaturdifferenz über die Kolonnenwand während des Anfahrens → Ermüdungsrissbildung an Schweißnähten nach 10.000 thermischen Zyklen (gemäß ASME B31.3 Ermüdungskurve) → Implementierung einer kontrollierten Aufheizrate von maximal 25 °C/Stunde mit Vorwärmung auf 150 °C vor Einsatzzuführung
