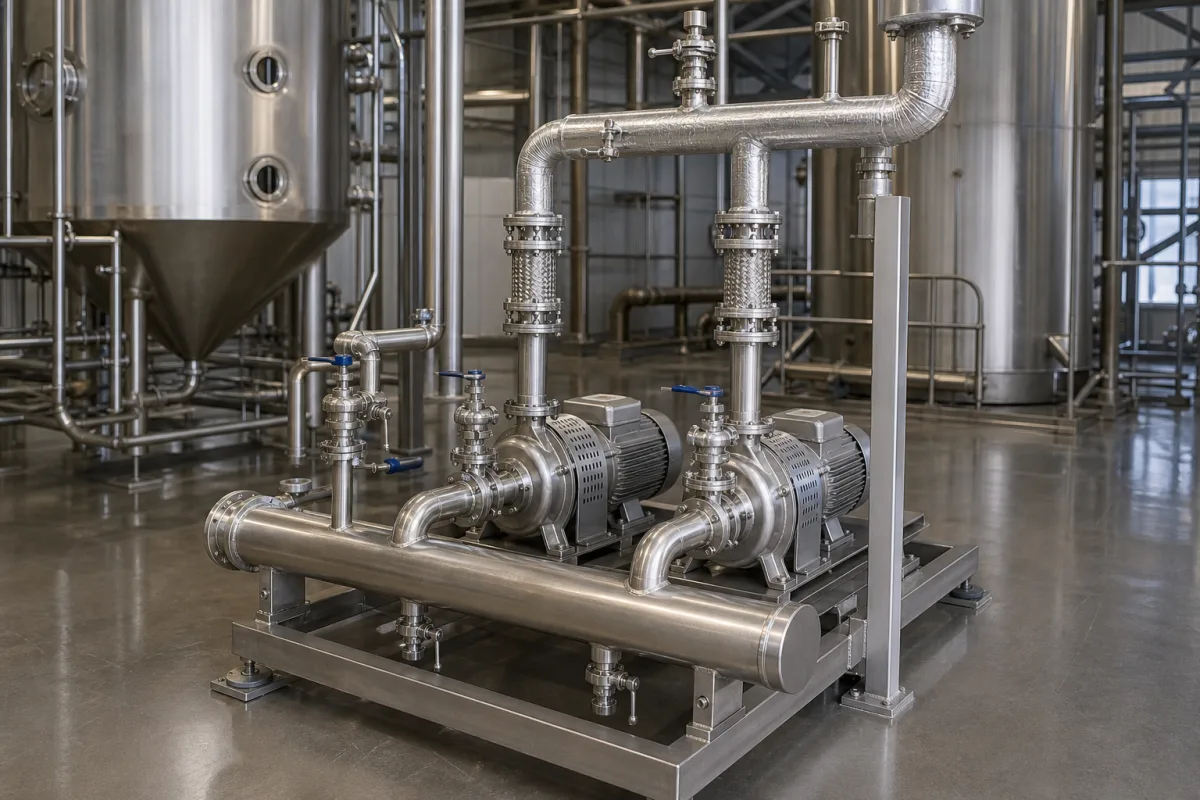

Zwischenstufen-Transferpumpe/-leitungssystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Zwischenstufen-Transferpumpe/-leitungssystem im Bereich Chemische Herstellung anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Zwischenstufen-Transferpumpe/-leitungssystem wird durch die Baugruppe aus Transferpumpe und Verbindungsrohrleitung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein System, das konzentrierte Flüssigkeit zwischen aufeinanderfolgenden Verdampfungsstufen in einer mehrstufigen Vakuumverdampferanlage überträgt.

Technische Definition

Die Zwischenstufen-Transferpumpe/-leitung ist eine kritische Komponente innerhalb einer mehrstufigen Vakuumverdampferanlage, die den Transport teilweise konzentrierter Flüssigkeit von einer Verdampfungsstufe zur nächsten ermöglicht. Sie gewährleistet einen kontinuierlichen Durchfluss durch das System, erhält die Prozesseffizienz und überträgt das Produkt unter kontrollierten Bedingungen (oft unter Aufrechterhaltung des Vakuums) zur weiteren Konzentration in die nachfolgende Stufe.

Funktionsprinzip

Eine Pumpe (typischerweise eine Zentrifugal- oder Verdrängerpumpe, ausgelegt für viskose Fluide und Vakuumbetrieb) erzeugt den notwendigen Druckunterschied, um die Flüssigkeit zu bewegen. Das zugehörige Rohrleitungssystem, oft mit Ventilen und Instrumentierung, leitet den Fluss vom Austritt einer Verdampferstufe zum Eintritt der nächsten. Das System ist ausgelegt, um die zunehmende Viskosität und Feststoffkonzentration der Flüssigkeit während des Fortschreitens durch die Stufen zu bewältigen.

Hauptmaterialien

Edelstahl (z.B. 316L) Duplex-Edelstahl Hastelloy

Komponenten / BOM

Bietet die Antriebskraft, um die viskose, konzentrierte Flüssigkeit von einer Stufe zur nächsten zu bewegen.
Material: Edelstahlguss/Laufrad
Verbindungsrohrleitung
Leitung für den Fluidtransport, ausgelegt zur Minimierung des Druckverlusts und zur Aufnahme thermischer Ausdehnung.
Material: Edelstahlrohr
Ermöglicht die Wartungsabsperrung der Pumpe oder des Rohrleitungsteils.
Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Unzureichende Vorwärmung der konzentrierten Flüssigkeit aus der vorherigen Stufe, wodurch die Temperatur unter 65°C fällt Viskositätsanstieg von 15 cP auf >45 cP, Überschreitung des Pumpenauslegungslimits und Verursachung von Motorüberlastung Installieren Sie temperaturgeregelte Heizbänder an den Transferleitungen mit PID-Regelung zur Aufrechterhaltung von 70-85°C.
Feststoffkonzentration über 45% w/w aufgrund von Verdampferregelungsfehlern Kristallisation an Rohrleitungskrümmern und der Pumpenspirale, was zu Durchflussbehinderung und Laufradunwucht führt Implementieren Sie ein Inline-Refraktometer mit automatischem Verdünnungsventil, das bei einer 42%igen Konzentrationsschwelle öffnet.

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-2,5 bar absoluter Druck, 60-95°C Temperatur, 5-25 m³/h Durchflussrate
Belastungs- und Ausfallgrenzen
Dampfdruckabfall unter 0,05 bar absolut am Pumpensaugstutzen, wodurch der verfügbare NPSH (NPSHa) < der erforderliche NPSH (NPSHr) um 0,3 m ist.
Kavitation aufgrund von lokalem Druckabfall unter den Dampfdruck der konzentrierten Flüssigkeit (ca. 0,03 bar bei 60°C für eine 40%ige Feststofflösung), was zur Bildung von Dampfblasen führt, die am Pumpenlaufrad implodieren und Grübchenbildung sowie Vibration verursachen.
Fertigungskontext
Zwischenstufen-Transferpumpe/-leitungssystem wird innerhalb von Chemische Herstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Vakuum bis 10 bar (ü), typischer Betrieb 0,5-3 bar (ü)
Verstellbereich / Reichweite:5-200 m³/h (typisch), abhängig von der Verdampferkapazität
Einsatztemperatur:50-150°C (typisch), bis 200°C mit speziellen Dichtungen
Montage- und Anwendungskompatibilität
Konzentrierte Zuckersirupe in der LebensmittelverarbeitungÄtzende Lösungen in ChemieanlagenSolekonzentrate in der Meerwasserentsalzung
Nicht geeignet: Abrasive Suspensionen mit harten Partikeln > 200 Mikrometer (verursacht übermäßigen Verschleiß)
Auslegungsdaten
  • Verdampferstufenkapazität (kg/h Konzentrat)
  • Erforderlicher Druckunterschied zwischen den Stufen (bar)
  • Fluideigenschaften (Viskosität, Dichte, Korrosivität)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kavitation
Cause: Unzureichender NPSH (Net Positive Suction Head) aufgrund von niedrigem Saugdruck, hoher Fluidtemperatur oder übermäßiger Pumpendrehzahl, was zur Bildung und Implosion von Dampfblasen führt, die Laufradoberflächen beschädigen.
Abrasive Erosion
Cause: Anwesenheit von Feststoffpartikeln im Fluidstrom, die fortschreitenden Materialverlust an Laufradschaufeln, Gehäusewänden und Verschleißringen verursachen, oft beschleunigt durch hohe Geschwindigkeiten oder ungeeignete Materialauswahl.
Wartungsindikatoren
  • Übermäßige Vibration oder hörbare Klopfgeräusche, die auf Kavitation oder Lagerverschleiß hindeuten.
  • Sichtbare Leckage an Gleitringdichtungen oder Flanschverbindungen mit Druckabfall im System.
Technische Hinweise
  • Implementieren Sie eine routinemäßige NPSH-Überwachung und halten Sie den Saugdruck über dem Dampfdruck durch geeignete Rohrleitungsauslegung und Betriebskontrollen.
  • Installieren Sie eine Partikelfiltration stromaufwärts und wählen Sie gehärtete Materialien (z.B. Wolframkarbid-Beschichtungen) für verschleißanfällige Komponenten basierend auf Partikelanalysen.

Compliance & Manufacturing Standards

Reference Standards
ISO 2858:2012 - Endsaugkreiselpumpen (Bezeichnung, Nennbetriebspunkt und Abmessungen)ANSI/ASME B73.1 - Spezifikation für horizontale Endsaugkreiselpumpen für chemische ProzesseDIN EN 22858 - Endsaugkreiselpumpen - Nennwerte, Betriebsverhalten und Abmessungen
Manufacturing Precision
  • Laufraddurchmesser: +/-0,5 mm
  • Wellenlauf: 0,025 mm maximal
Quality Inspection
  • Hydrostatischer Drucktest (1,5x Auslegungsdruck)
  • Maßliche Prüfung (Kritische Passflächen und Ausrichtmerkmale)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

氨基酸乳液

A specialized emulsification system designed for producing amino acid-based emulsions through high-shear mixing and stabilization processes.

Spezifikationen ansehen ->
Ammoniak-Synthese-Katalysatorbett-Trägergitter

Strukturgitter zur Unterstützung von Katalysatorbetten in Ammoniak-Synthese-Konvertern.

Spezifikationen ansehen ->
抗菌剂

A chemical agent or substance that inhibits the growth of microorganisms or destroys them.

Spezifikationen ansehen ->
Automatisiertes Batch-Kristallisationssystem

Automatisiertes System für die kontrollierte Kristallisation chemischer Verbindungen in Batch-Prozessen.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien werden für Zwischenstufen-Transferpumpen in der chemischen Fertigung empfohlen?

Empfohlene Materialien umfassen Edelstahl (316L), Duplex-Edelstahl und Hastelloy für Korrosionsbeständigkeit beim Umgang mit konzentrierten chemischen Flüssigkeiten.

Warum ist der Zwischenstufentransfer in mehrstufigen Vakuumverdampfern wichtig?

Der Zwischenstufentransfer bewegt effizient konzentrierte Flüssigkeit zwischen aufeinanderfolgenden Verdampfungsstufen, hält Vakuumbedingungen aufrecht und optimiert den Energieeinsatz in der Verdampferanlage.

Welche Komponenten sind in einem typischen Stücklistenaufbau (BOM) eines Zwischenstufen-Transfersystems enthalten?

Eine typische Stückliste umfasst Verbindungsrohrleitungen, Absperrventile und Transferpumpen, die für den Umgang mit konzentrierten Flüssigkeiten unter Vakuumbedingungen ausgelegt sind.
