Technische Definition

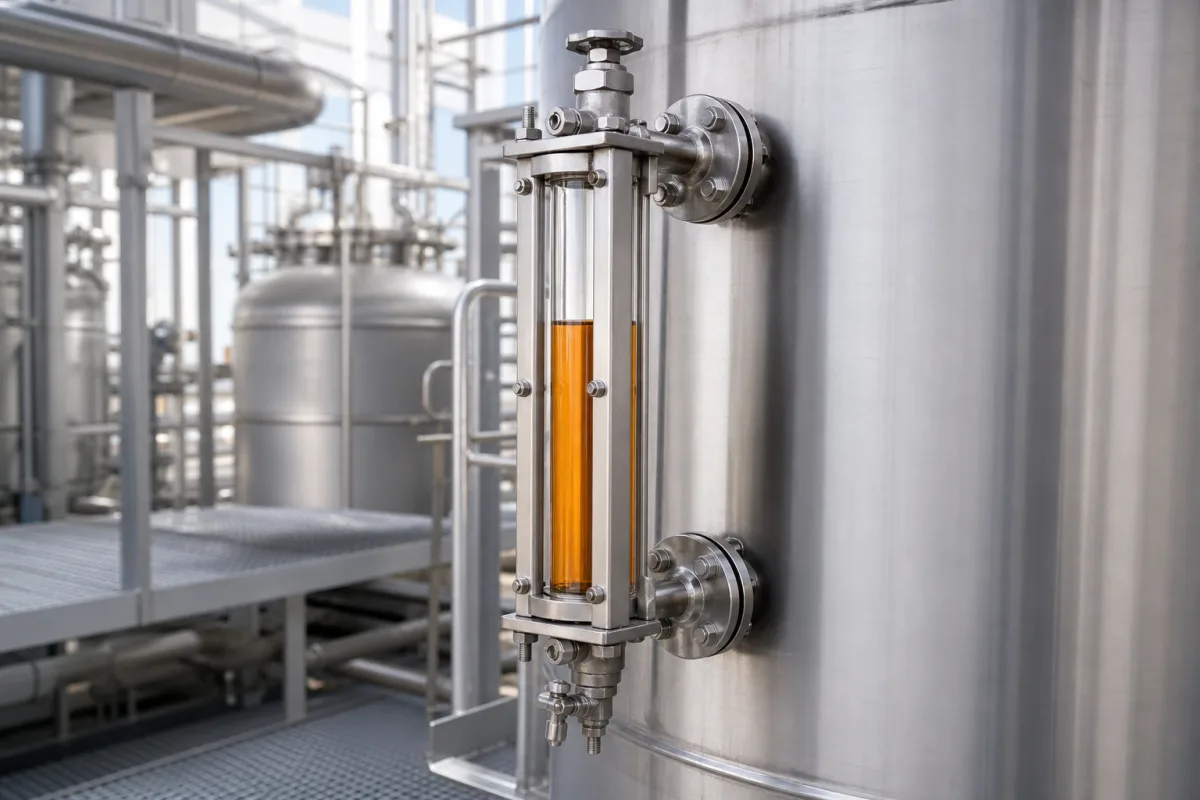

Ein Füllstandsanzeiger ist ein Bauteil, das in der chemischen Fertigung verwendet wird, um den Flüssigkeitsstand in einem Behälter, wie z.B. einem Rücklauftrommel, zu messen und anzuzeigen. Er bietet eine visuelle oder elektronische Anzeige des Flüssigkeitsstands und gewährleistet so einen ordnungsgemäßen Betrieb und verhindert Überfüllung oder Trockenlauf. Der Anzeiger arbeitet durch direkte visuelle Beobachtung (Schauglas), magnetische Kopplung, Schwimmermechanismen oder elektronische Sensoren, um die Grenzfläche zwischen Flüssigkeits- und Dampfphase zu erkennen und diese Informationen an Steuerungssysteme oder Bediener zu übertragen. Typische Materialien umfassen Edelstahl, gehärtetes Glas und PTFE. Zu den wichtigsten Parametern gehören Messbereich (300–3000 mm, Sonderlängen auf Anfrage), Genauigkeit (±5 mm bei Magnetflügeltyp), Betriebstemperatur (-40–350°C, Hochtemperaturversion bis 450°C), Betriebsdruck (1,0–1,6 MPa), Prozessanschluss (DN25–DN100, Flansch oder Gewinde, gemäß DIN 2501), Material (304/316L, optional PTFE-Auskleidung, gemäß ASTM A240), Schutzart (IP65–IP68, gemäß IEC 60529), Ausgangssignal (4–20 mA, optional HART-Protokoll, gemäß IEC 60381-1), Versorgungsspannung (24 V DC ±10%, Zweileiter-Schleifenversorgung) und Gewicht (5–15 kg, abhängig von Länge und Material). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das tatsächliche Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden. Der Füllstandsanzeiger ist ein kritisches Bauteil für den sicheren und effizienten Betrieb chemischer Prozesse, und eine ordnungsgemäße Auswahl und Verifizierung sind unerlässlich.
Funktionsprinzip
Füllstandsanzeiger arbeiten durch direkte visuelle Beobachtung (Schauglas), magnetische Kopplung, Schwimmermechanismen oder elektronische Sensoren. Diese Methoden erkennen die Grenzfläche zwischen Flüssigkeits- und Dampfphase und übertragen die Informationen an Steuerungssysteme oder Bediener. Die Wahl des Prinzips hängt von der Anwendung ab, einschließlich Prozessbedingungen und erforderlicher Genauigkeit.
