Technische Definition

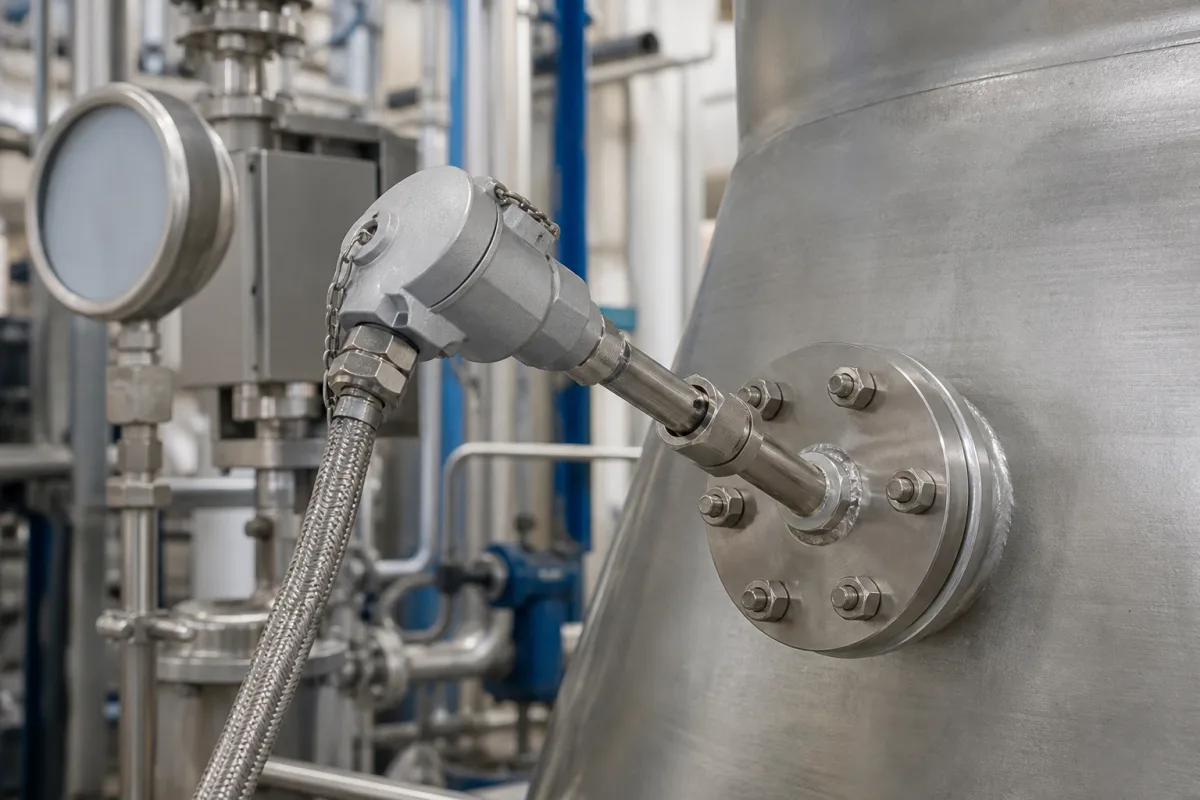

Der Temperaturfühler ist eine kritische Komponente der industriellen chemischen Kristallisationsanlage, verantwortlich für präzise Temperaturüberwachung und Rückmeldung. Er gewährleistet optimale Kristallisationsbedingungen, indem er thermische Schwankungen in der Lösung erkennt, was direkt die Kristallwachstumsrate, -größe und -reinheit beeinflusst. Der Fühler ist für den Einsatz in chemischen Produktionsumgebungen konzipiert, in denen eine genaue Temperaturkontrolle für Produktqualität und Prozesseffizienz unerlässlich ist. Der Fühler verfügt über eine robuste Konstruktion mit Materialien wie Edelstahl 316L, PTFE und Platin, die Korrosionsbeständigkeit und Zuverlässigkeit in aggressiven chemischen Medien gewährleisten. Der Messbereich beträgt -50 bis 150 °C und deckt typische Kristallisationstemperaturen ab, mit einer Genauigkeit von ±0,1 °C (Klasse A nach IEC 60751). Die Ansprechzeit beträgt 1–5 Sekunden in Wasser bei 0,4 m/s, was eine schnelle Erkennung thermischer Änderungen ermöglicht. Der Fühlerschaftdurchmesser reicht von 6 bis 12 mm, die Einbaulängen von 100 bis 500 mm, mit kundenspezifischen Längen erhältlich. Prozessanschlüsse sind in NPT-Größen von 1/2 bis 1 Zoll gemäß ASME B1.20.1 verfügbar. Der Betriebsdruck beträgt 1,0–1,6 MPa, und die Betriebstemperatur für Dauerbetrieb liegt bei -40 bis 150 °C. Die Schutzart ist IP65–IP68 (IEC 60529), geeignet für Abspritzen und Eintauchen. Die Versorgungsspannung beträgt 9–36 V DC mit Verpolungsschutz, und das Ausgangssignal ist ein Zweileiter-Schleifengespeistes 4–20 mA (IEC 60381-1). Das Sensorelement ist ein Dünnschicht-Pt100 (IEC 60751), und das Mantelmaterial ist Edelstahl 316L (ASTM A269). Das Gewicht liegt zwischen 0,2 und 1,5 kg, abhängig von Länge und Anschluss. Alle Spezifikationen sind Referenzwerte; verifizieren Sie modellspezifische Details mit dem Hersteller.
Funktionsprinzip
Der Fühler erkennt Temperaturänderungen über sein Sensorelement, einen Dünnschicht-Pt100-Widerstandsthermometer. Der elektrische Widerstand des Pt100 steigt mit der Temperatur in vorhersagbarer Weise. Der Fühler erzeugt ein elektrisches Signal proportional zur Temperatur, das an das Steuerungssystem der Anlage übertragen wird. Das Steuerungssystem nutzt dieses Signal zur Regelung von Heizung oder Kühlung, um die gewünschte Kristallisationstemperatur aufrechtzuerhalten. Die Ansprechzeit von 1–5 Sekunden gewährleistet zeitnahes Feedback, um Übersättigung oder Keimbildungsprobleme zu vermeiden. Das 4–20 mA Ausgangssignal ist Standard für industrielle Prozesssteuerung und ermöglicht die Integration in bestehende Regelkreise.
