Technische Definition

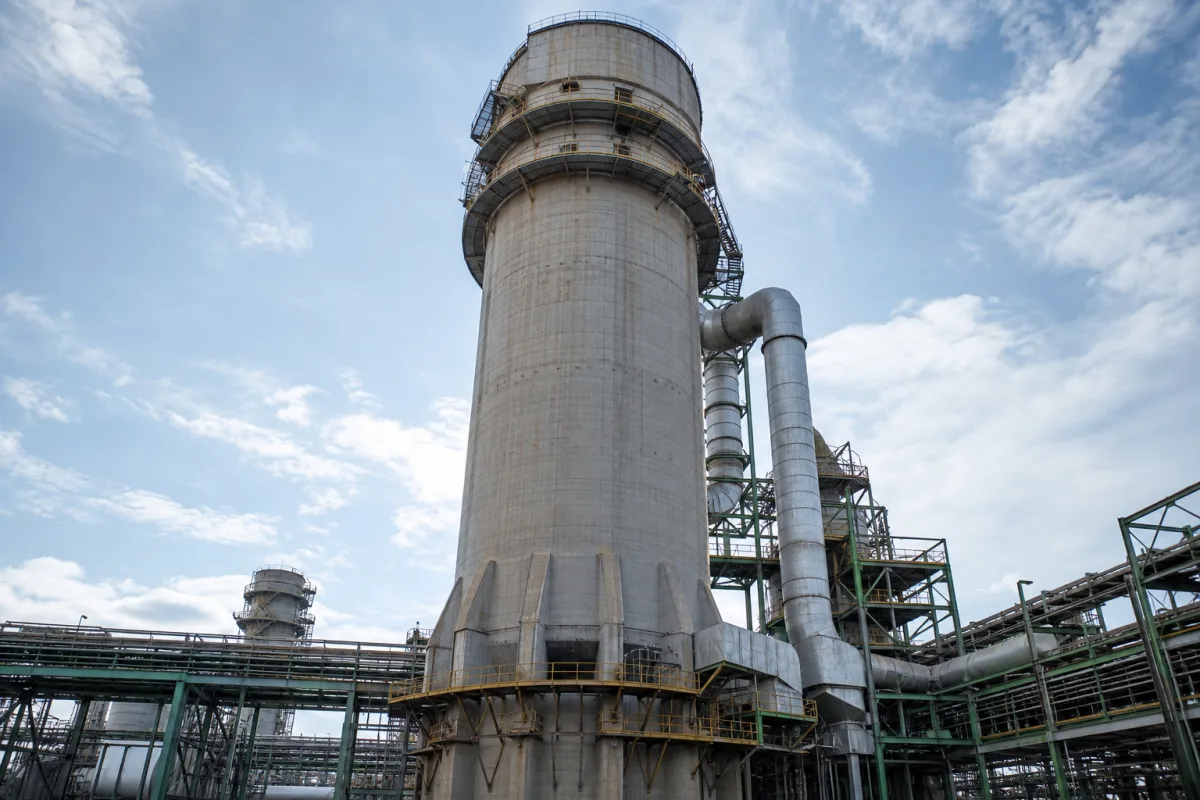

Die Turmhülle ist die primäre strukturelle Komponente eines Prillturms und bildet die vertikale Kammer, in der geschmolzenes Material durch Kontakt mit einem Kühlmedium (typischerweise Luft) gesprüht und zu Prills (kleinen kugelförmigen Partikeln) verfestigt wird. Sie bietet Eindämmung, strukturelle Unterstützung und definiert die Verweilzeit für Partikelverfestigung und Kühlung. Die Hülle wird typischerweise aus Kohlenstoffstahl oder Edelstahl (z.B. 304, 316L) gefertigt und ist für die Aufnahme von Innendruck, Temperatur, Wind- und Erdbebenlasten ausgelegt. Zu den wichtigsten Designparametern gehören Auslegungsdruck (1,0–1,6 MPa), Auslegungstemperatur (-20–200°C nach ISO 4126), Hüllendurchmesser (3000–12000 mm), Hüllenhöhe (10000–60000 mm), Wanddicke (8–30 mm nach GB 150), Materialgüte (z.B. Q345R nach GB/T 713), Korrosionszuschlag (2–4 mm nach ISO 9223), Durchmessertoleranz (±0,5% nach ISO 2768), Oberflächenrauheit (Ra 3,2–6,3 µm nach ISO 1302), Gewicht (5000–50000 kg), Windlast (0,5–1,5 kN/m² nach GB 50009) und seismische Last (0,1–0,4 g nach GB 50011). Diese Werte sind Referenzbereiche für Verzeichniszwecke und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Höhe und der Durchmesser der Hülle sind so ausgelegt, dass eine ausreichende Verweilzeit für die vollständige Verfestigung der Tröpfchen zu festen Prills vor der Sammlung am Boden gewährleistet ist. Prozessluft strömt durch die Hülle, entweder gleich- oder gegenläufig zu den fallenden geschmolzenen Tröpfchen. Die Hülle bietet auch Befestigungspunkte für Einbauten wie Sprühdüsen, Luftverteiler und Sammeltrichter. Die richtige Materialauswahl, Wanddickenberechnung und Korrosionszuschlag sind für die langfristige Integrität entscheidend. Regelmäßige Inspektionen auf Korrosion, Risse und Verformung sind erforderlich, insbesondere in aggressiven Umgebungen. Die Hülle muss gemäß den geltenden Normen und Standards ausgelegt werden, und der rechtmäßige Hersteller oder Lieferant sollte konsultiert werden, um modellspezifische Werte und Konformität zu bestätigen.
Funktionsprinzip
Die Hülle wirkt als Eindämmungsbehälter und struktureller Rahmen. Prozessluft strömt durch sie, entweder gleich- oder gegenläufig zu den fallenden geschmolzenen Tröpfchen. Die Höhe und der Durchmesser der Hülle sind so ausgelegt, dass eine ausreichende Verweilzeit für die vollständige Verfestigung der Tröpfchen zu festen Prills vor der Sammlung am Boden gewährleistet ist. Die Hülle unterstützt auch interne Komponenten und widersteht externen Lasten wie Wind- und Erdbebenkräften.
