Technische Definition

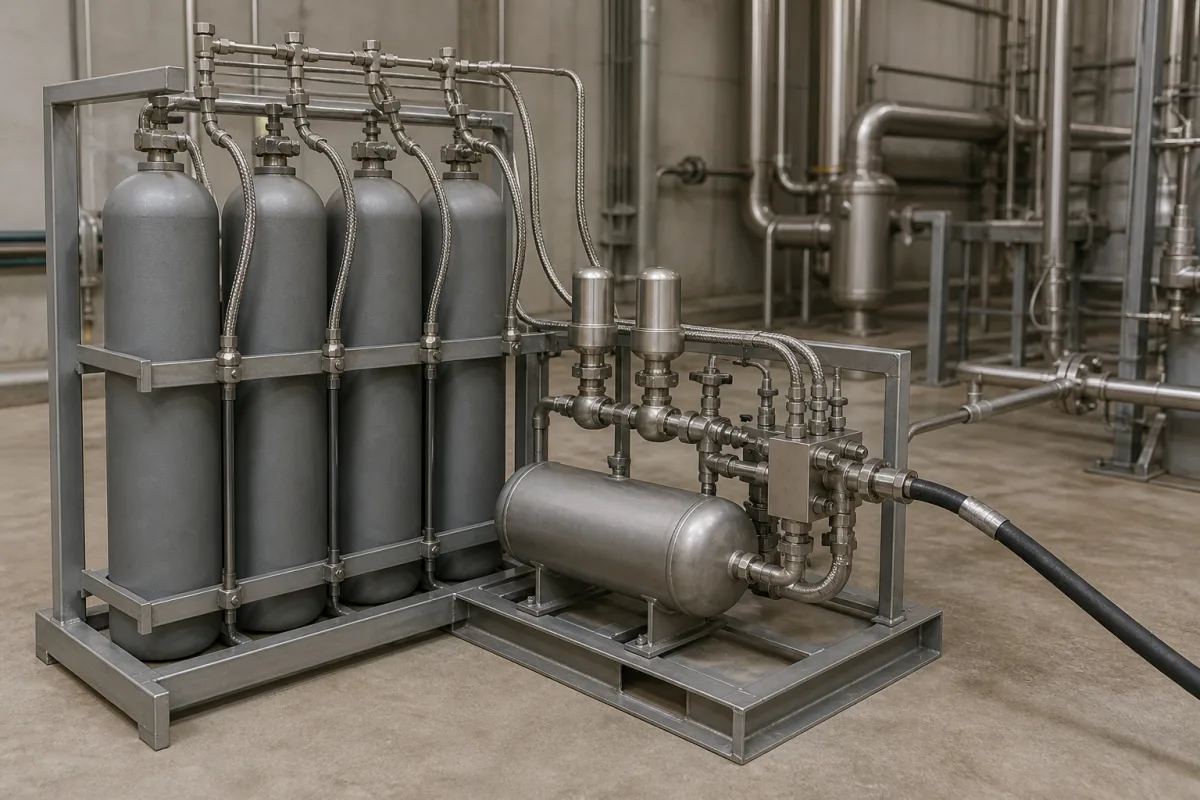

Das Trägergasversorgungssystem ist eine kritische Komponente des Wirkstoffinjektionssystems, die für die Bereitstellung eines präzise kontrollierten Stroms von Inertgas (typischerweise Stickstoff, Argon oder Helium) verantwortlich ist, das als Transportmedium für chemische Wirkstoffe, Katalysatoren oder andere Substanzen dient, die in einen Prozessstrom oder eine Reaktionskammer injiziert werden. Es gewährleistet eine konsistente Wirkstoffzufuhr, verhindert Kontamination und hält die Systemdruckstabilität aufrecht. Das System besteht typischerweise aus einer Gasquelle (Zylinder oder Generator), Druckreglern, Durchflussreglern, Filtern und Verteilungsrohrleitungen. Es hält einen konstanten Druck und eine konstante Durchflussrate des Trägergases aufrecht, das den Wirkstoff von der Injektionsstelle mitreißt und zum Zielort transportiert. Fortschrittliche Systeme können Massendurchflussregler, Drucksensoren und automatische Ventile zur präzisen Regelung umfassen. Das System ist für chemische Fertigungsumgebungen ausgelegt, mit benetzten Materialien aus Edelstahl 316L und PTFE sowie Viton-Dichtungen für die Kompatibilität mit einer Reihe von Prozessmedien. Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, eine Durchflussrate, die über einen Massendurchflussregler von 0,5 bis 50 L/min einstellbar ist, eine Durchflussgenauigkeit von ±1 % des Sollwerts (bei 25 °C und 0,1 MPa), eine Gasreinheit von bis zu 99,999 % für Hochreinheitsanwendungen, eine Betriebstemperatur von -10 bis 50 °C (nicht kondensierend), eine Versorgungsspannung von 24 V DC ±10 %, eine Leistungsaufnahme von ≤20 W (ohne Heizung), eine Schutzart von IP54–IP65 (gemäß IEC 60529) und ein Gewicht von 15–25 kg je nach Konfiguration. Die Abmessungen betragen ungefähr 400×600×300 mm (B×H×T) für die Schalttafelmontage. Diese Werte sind Verzeichnisreferenzen und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das System ist für die Inneninstallation vorgesehen. Bestätigen Sie vor der Beschaffung oder Integration immer modellspezifische Spezifikationen und geltende Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Das System entnimmt Inertgas aus einer Quelle wie einem Zylinder oder Generator und leitet es durch Druckregler und Filter, um die erforderliche Reinheit und den Druck zu erreichen. Durchflussregler, oft Massendurchflussregler, regeln die Gasdurchflussrate auf einen Sollwert. Das Trägergas strömt dann durch Verteilungsrohrleitungen zur Injektionsstelle, wo es den Wirkstoff mitreißt und zum Prozess transportiert. Drucksensoren und automatische Ventile können Rückmeldung für eine geschlossene Regelung geben und so einen stabilen Betrieb gewährleisten. Das System hält einen konstanten Druck und Durchfluss aufrecht, verhindert Kontamination und gewährleistet eine konsistente Wirkstoffzufuhr.
