Technische Definition

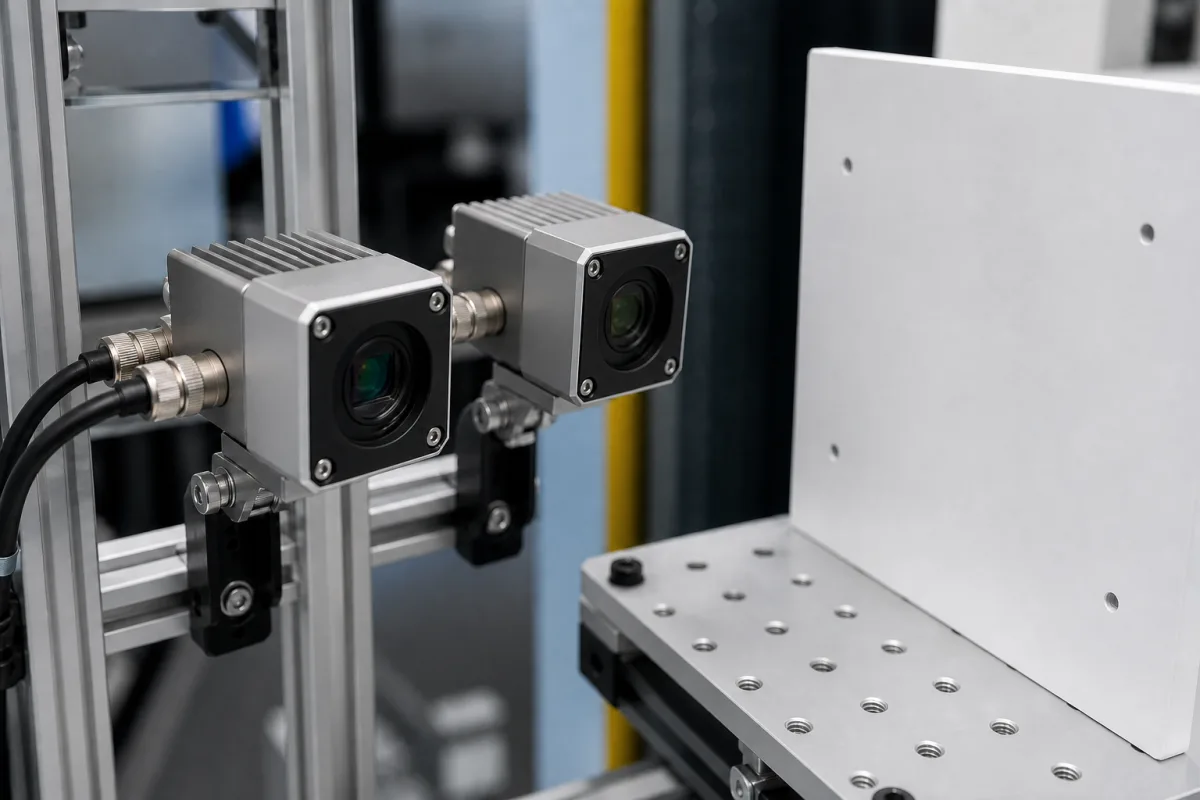

Ein Kameramodul ist eine kompakte, integrierte Baugruppe, die einen Bildsensor, ein Objektiv und unterstützende Elektronik enthält und als primäre Bildaufnahmekomponente in einem Stereokamera-Array fungiert. Es wandelt optische Informationen in digitale Signale um, die für Tiefenwahrnehmung, 3D-Rekonstruktion und räumliche Analyseanwendungen verwendet werden. Das Modul umfasst typischerweise einen CMOS- oder CCD-Bildsensor, ein optisches Glasobjektiv, ein PCB-Substrat und ein Kunststoffgehäuse. Zu den wichtigsten Parametern gehören Auflösung (5–12 MP), Sensorgröße (1/4–1/2,5 Zoll), Pixelgröße (1,0–2,0 µm), Sichtfeld (60–120°), Brennweite (2,8–6,0 mm), Blende (F/2,0–F/2,8), Betriebstemperatur (-40–85 °C), Versorgungsspannung (2,8–3,3 V DC), Leistungsaufnahme (150–400 mW), Schnittstelle (MIPI CSI-2), Gewicht (0,5–2,0 g) und Abmessungen (8,5×8,5×4,0–12×12×6,0 mm). Diese Werte sind typische Bereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Modul funktioniert, indem Licht durch das Objektiv auf den Bildsensor fokussiert wird, der Photonen in elektrische Signale umwandelt. Die Onboard-Schaltung verarbeitet diese Signale zu digitalen Bilddaten, die mit anderen Modulen im Array für die Stereovisionsverarbeitung synchronisiert werden können. Dies ermöglicht Tiefenwahrnehmung und 3D-Rekonstruktion. Das Modul ist für die Integration in Stereokamerasysteme konzipiert, bei denen mehrere Module Bilder aus leicht unterschiedlichen Perspektiven aufnehmen. Die Schnittstelle, typischerweise MIPI CSI-2, ermöglicht eine Hochgeschwindigkeitsdatenübertragung an eine Verarbeitungseinheit. Bei der Auswahl eines Kameramoduls sind Auflösung, Sensorgröße, Sichtfeld und Schnittstellenkompatibilität zu berücksichtigen. Alle Spezifikationen müssen mit dem Hersteller oder Lieferanten verifiziert werden, da die tatsächliche Leistung variieren kann. Das Modul ist eine Komponente, kein vollständiges Kamerasystem, und erfordert externe Verarbeitung und Stromversorgung. Es eignet sich für industrielle Anwendungen wie Robotik, Automatisierung und Qualitätsprüfung. Der Betriebstemperaturbereich gibt die Umgebungsgrenzen für einen zuverlässigen Betrieb an. Das Überschreiten dieser Grenzen kann zu Ausfällen führen. Die kompakte Größe und das geringe Gewicht des Moduls erleichtern die Integration in platzbeschränkte Designs. Konsultieren Sie immer das Datenblatt und bestätigen Sie die Einhaltung relevanter Normen für Ihre Anwendung.
Funktionsprinzip
Licht tritt durch das Objektiv ein und wird auf einen Bildsensor (typischerweise CMOS oder CCD) fokussiert, der Photonen in elektrische Signale umwandelt. Diese Signale werden von der Onboard-Schaltung verarbeitet, um digitale Bilddaten zu erzeugen, die mit anderen Modulen im Array für die Stereovisionsverarbeitung synchronisiert werden können. Das Objektiv fokussiert Licht auf den Sensor, und die Pixel des Sensors wandeln Lichtintensität in Spannung um. Die Onboard-Schaltung verstärkt und digitalisiert das Signal und gibt es dann über die Schnittstelle (z. B. MIPI CSI-2) aus. In einem Stereokamera-Array erfassen mehrere Module gleichzeitig Bilder, und die Disparität zwischen den Bildern wird zur Berechnung der Tiefe verwendet. Das Sichtfeld und die Brennweite des Moduls bestimmen Abdeckung und Vergrößerung. Die Blende steuert die Lichtmenge, die eintritt, und beeinflusst Belichtung und Schärfentiefe. Sensorgröße und Pixelgröße beeinflussen Auflösung und Leistung bei schwachem Licht. Das Modul arbeitet innerhalb spezifizierter Temperatur- und Spannungsbereiche; das Überschreiten dieser kann zu Ausfällen führen. Die Leistungsaufnahme hängt von Auflösung und Bildrate ab. Das Modul ist für feste Fokussierung ausgelegt, aber einige Modelle können einstellbaren Fokus haben. Die Schnittstelle ermöglicht Synchronisation und Datenübertragung an einen Host-Prozessor. Die Leistung des Moduls wird durch seine Parameter charakterisiert, die für die spezifische Anwendung verifiziert werden müssen.
