Technische Definition

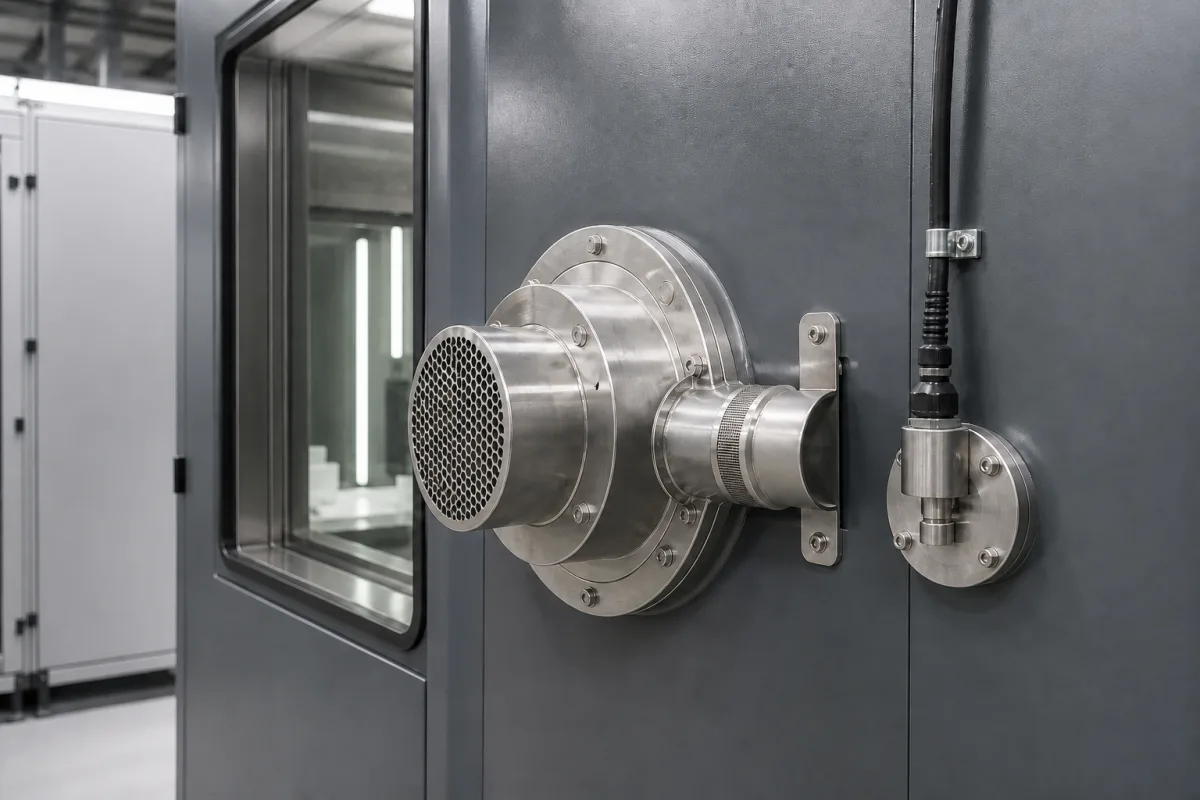

Der Lüftungs- und Gasdetektionsanschluss ist eine Komponente, die für die Integration in elektrische Prüfkammern entwickelt wurde. Seine Hauptfunktion besteht darin, während der Prüfverfahren eine sichere und kontrollierte Atmosphäre in der Kammer aufrechtzuerhalten. Dies erreicht er durch zwei integrierte Funktionen: kontrollierten Luftaustausch und kontinuierliche Gasüberwachung. Das Belüftungssystem reguliert den Luftstrom, um die Ansammlung von Wärme, Feuchtigkeit oder luftgetragenen Verunreinigungen zu verhindern, während das Gasdetektionssystem den Luftstrom auf gefährliche Gase überwacht, die während elektrischer Prüfungen entstehen können, wie Ozon, Schwefelhexafluorid-Zersetzungsprodukte oder andere Nebenprodukte von Lichtbögen und Isolationsdurchschlägen. Der Anschluss besteht aus Materialien wie Edelstahl (Güten 304–316L gemäß ASTM A240) und Polyethylen hoher Dichte, was Haltbarkeit und chemische Beständigkeit gewährleistet. Er integriert Sensorelemente auf Basis elektrochemischer, infraroter oder halbleiterbasierter Technologien. Der Anschluss ist in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Kammervolumen und Anwendungen gerecht zu werden. Zu den wichtigsten Parametern gehören: ein einstellbarer Belüftungsdurchsatz von 50–200 m³/h, ein Gasdetektionsbereich von 0–1000 ppm (für UEG oder giftige Gase), eine Detektionsgenauigkeit von ±5 % des Vollausschlags und eine Ansprechzeit (T90) von weniger als 30 Sekunden. Der Betriebstemperaturbereich liegt bei -20 bis 60 °C; der Betriebsdruck bei 1,0–1,6 MPa (bei). Die Schutzart beträgt IP54–IP65 (gemäß IEC 60529). Die Versorgungsspannung beträgt 24 V DC (±10 %), die Leistungsaufnahme 15–30 W. Der Anschlussdurchmesser liegt zwischen 100 und 200 mm, das Gewicht je nach Größe zwischen 5 und 15 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Der Anschluss ist für den Einsatz in der Herstellung elektrischer Geräte und in Prüfumgebungen vorgesehen, in denen Sicherheit und Luftqualität entscheidend sind.
Funktionsprinzip
Der Anschluss integriert Belüftungskanäle mit Gassensoren. Luft wird durch einen Ventilator in den Anschluss gesaugt, wodurch ein kontrollierter Luftstrom entsteht, der die Kammeratmosphäre austauscht. Gassensoren, die elektrochemisch, infrarot oder halbleiterbasiert sein können, überwachen kontinuierlich den Luftstrom. Wenn die Konzentration eines Zielgases einen voreingestellten Schwellenwert überschreitet, löst das System einen Alarm aus und kann automatisch eine Notbelüftung aktivieren, um das Gas zu verdünnen. Die Sensoren sind kalibriert, um spezifische Gase zu erkennen, die für elektrische Prüfungen relevant sind, wie Ozon oder Schwefelhexafluorid-Zersetzungsprodukte. Der Belüftungsdurchsatz ist einstellbar, um das Kammervolumen anzupassen, und die Ansprechzeit der Sensoren beträgt typischerweise weniger als 30 Sekunden, um eine schnelle Erkennung zu gewährleisten.
