Optischer Sensorkopf

Auf Basis strukturierter CNFX-Herstellerprofile wird Optischer Sensorkopf im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Messbereich bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Optischer Sensorkopf wird durch die Baugruppe aus Linsenbaugruppe und Lichtquelle (z.B. Laserdiode) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die optische Erfassungskomponente eines automatisierten Messmoduls, die Dimensions- oder Oberflächendaten durch lichtbasierte Erkennung erfasst.

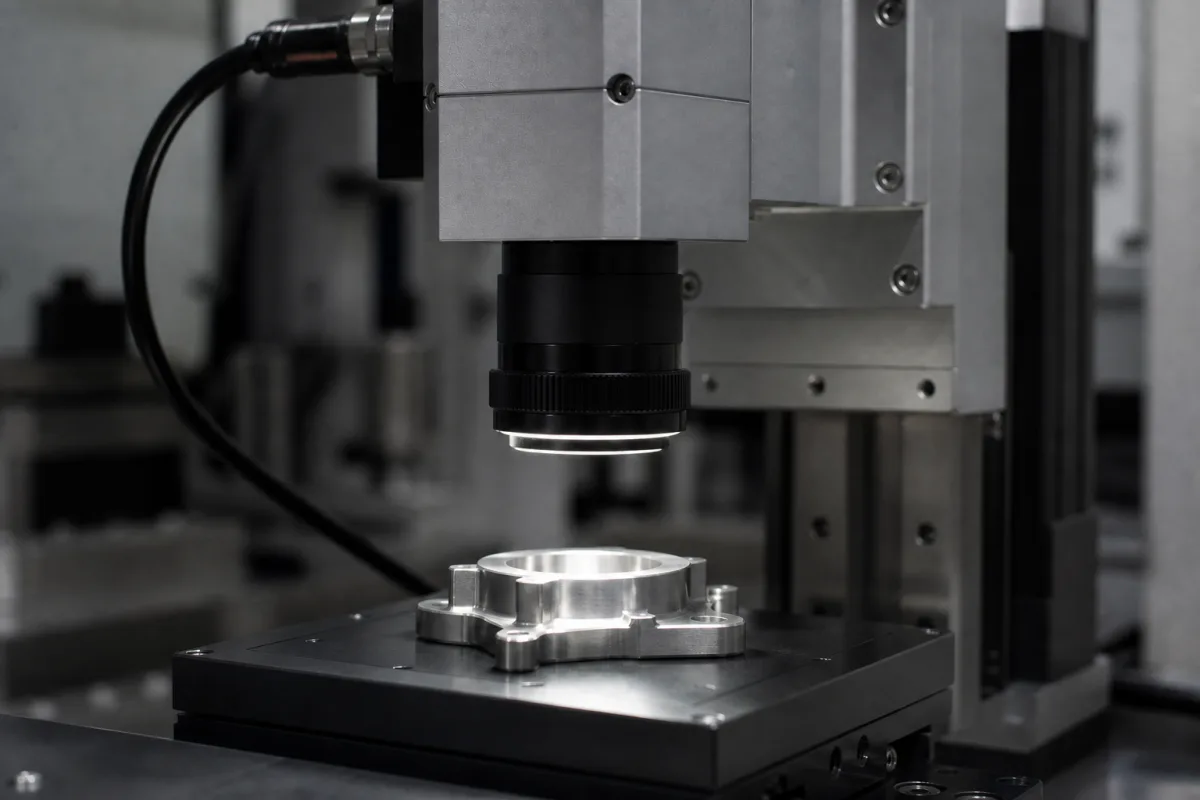

Optischer Sensorkopf in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Ein optischer Sensorkopf ist eine kritische Komponente innerhalb eines automatisierten Messmoduls, verantwortlich für berührungslose Messung und Inspektion. Er beherbergt die optischen Elemente (z. B. Linsen, Lichtquellen, Detektoren), die Licht auf ein Ziel projizieren und das reflektierte oder durchgelassene Signal erfassen. Seine Hauptaufgabe besteht darin, physikalische Eigenschaften wie Abmessungen, Konturen, Oberflächendefekte oder Vorhandensein/Abwesenheit in quantifizierbare elektronische Daten für das Verarbeitungssystem des Moduls umzuwandeln. Der Sensorkopf arbeitet typischerweise, indem er einen gesteuerten Lichtstrahl (z. B. Laser, LED) auf das Ziel sendet. Anschließend erfasst er die Wechselwirkung dieses Lichts – durch Reflexion, Transmission, Beugung oder Triangulation – mit Fotodetektoren. Variationen im erfassten Lichtmuster, in der Intensität oder Position werden analysiert, um die physikalischen Eigenschaften des Ziels zu bestimmen, wie Entfernung, Höhe, Profil oder Oberflächenqualität. Diese Komponente ist für die Integration in automatisierte Messsysteme konzipiert und bietet berührungslose Messfähigkeiten. Sie besteht aus optischem Glas (Linsen), Aluminiumlegierung (Gehäuse) und Edelstahl (Montagehalterungen). Zu den wichtigsten Parametern gehören: Messbereich 0,1–50 mm, Auflösung 0,1–1 µm, Genauigkeit ±0,5–±2 µm, Abtastrate 1–10 kHz, Ausgangssignal 4–20 mA, Versorgungsspannung 12–24 V DC, Betriebstemperatur -10–50 °C, Lagertemperatur -20–70 °C, Schutzart IP54–IP67 nach IEC 60529, Gehäusematerial 316L Edelstahl nach ASTM A240, Gewicht 50–200 g und Kabellänge 1–10 m. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Sensorkopf ist eine Komponente, kein eigenständiges System, und erfordert die Integration mit einer Verarbeitungseinheit. Es ist keine vollständige Messlösung; es muss innerhalb eines automatisierten Messmoduls verwendet werden. Das Produkt ist in einem neutralen Verzeichnis aufgeführt; der Hersteller oder Lieferant sollte für detaillierte Spezifikationen und Konformität konsultiert werden. Bitte bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Der Sensorkopf sendet einen gesteuerten Lichtstrahl (z. B. Laser oder LED) auf das Ziel. Das Licht interagiert mit der Oberfläche durch Reflexion, Transmission, Beugung oder Triangulation. Fotodetektoren erfassen das zurückkehrende Licht, und Variationen in Muster, Intensität oder Position werden analysiert, um physikalische Eigenschaften wie Entfernung, Höhe, Profil oder Oberflächenqualität zu bestimmen. Die resultierenden Daten werden in elektronische Signale für das Verarbeitungssystem des Moduls umgewandelt.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Messbereich0.1–50 mmWorking distance for dimensional measurement
Auflösung0.1–1 µmMinimum detectable displacement
Genauigkeit±0.5–±2 µmUnder reference conditions
Abtastrate1–10 kHzFor dynamic measurement
Ausgangssignal4–20 mAAnalog current loop
Versorgungsspannung12–24 V DCReverse polarity protected
Betriebstemperatur-10–50 °CNon-condensing
Lagertemperatur-20–70 °CFor long-term storage
SchutzartIP54–IP67Dust and water resistanceIEC 60529
Gehäusematerial316LCorrosion resistant stainless steelASTM A240
Gewicht50–200 gDepends on cable length
Kabellänge1–10 mShielded cable

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Optisches Glas (Linsen) Aluminiumlegierung (Gehäuse) Edelstahl (Montagevorrichtungen)

Komponenten / BOM

Components / BOM
  • Linsenbaugruppe
    Fokussiert den emittierten Lichtstrahl auf das Ziel und sammelt das reflektierte Licht.
    Material: Optisches Glas
  • Lichtquelle (z.B. Laserdiode)
    Erzeugt den kohärenten oder strukturierten Lichtstrahl, der für Beleuchtung und Messung verwendet wird.
    Material: Halbleitermaterialien
  • Fotodetektor-Array (z.B. CMOS/CCD)
    Wandelt das eintreffende Lichtsignal in ein elektrisches Signal zur Weiterverarbeitung um.
    Material: Silizium
  • Schutzgehäuse
    Bietet mechanischen Schutz, Ausrichtung und Umgebungsabdichtung für interne optische Komponenten.
    Material: Eloxierte Aluminiumlegierung

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kondensationsbildung auf optischem Fenster durch Taupunktüberschreitung (relative Luftfeuchtigkeit > 80 % bei Betriebstemperatur) Strahlstreuung verursacht Signal-Rausch-Verhältnisdegradation unter 20 dB Hermetische Abdichtung mit Trockenmittelpatrone und aktiver thermoelektrischer Kühlung, die 5 °C über dem Umgebungstaupunkt hält
LED-Emitterintensitätsabfall gemäß L70@50k Stunden Lebensdauerkurve (Lichtstrom < 70 % initial) Unzureichende Photonenzahl für Triangulationsalgorithmen, die > 1000 Photonen/Pixel erfordern Geschlossener Regelkreis mit Referenzphotodiode und automatischer Stromregelung, die 650 nm ± 2 nm Wellenlängenstabilität aufrechterhält

Technische Bewertung

Betriebsbereich
Betriebsbereich
400–700 nm Wellenlänge, 0,1–1000 Lux Beleuchtungsstärke, -10 °C bis 60 °C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Linsenoberflächenverschmutzung über 0,5 µm Partikeldichte, CCD-Sensortemperatur über 85 °C, optischer Pfadfehlausrichtung > 0,01° Winkelabweichung
Photodioden-Quanteneffizienzdegradation durch thermisch induzierten Dunkelstromanstieg (Arrhenius-Gleichung: Ausfallrate verdoppelt sich pro 10 °C Anstieg über 60 °C), Fresnel-Reflexionsverluste über 4 % pro optischer Grenzfläche bei nicht-normalem Einfall
Fertigungskontext
Optischer Sensorkopf wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 1 bar (nicht unter Druck)
Durchflussrate:Nicht zutreffend
Betriebstemperatur:-10 °C bis 50 °C
Montage- und Anwendungskompatibilität
Klare optische Fenster (Glas, Quarz)Nicht reflektierende MetalloberflächenKunststoffkomponenten mit matter Oberfläche
Nicht geeignet: Umgebungen mit hoher Partikelkonzentration (Staub, Rauch > 10 mg/m³)
Auslegungsdaten
  • Zielmessauflösung (Mikrometer)
  • Erforderliches Sichtfeld (mm)
  • Arbeitsabstand von der Zieloberfläche (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Linsenverschmutzung
Ursache: Akkumulation von Staub, Ölnebel oder Prozessrückständen auf optischen Oberflächen, die die Signalübertragung durch Umgebungsexposition oder unzureichende Abdichtung verschlechtert.
LED/Laser-Degradation
Ursache: Allmähliche Ausgangsleistungsreduktion durch thermische Belastung, Alterung oder elektrische Überlastung, die zu Signaldrift oder komplettem Ausfall führt.
Wartungsindikatoren
  • Intermittierende oder instabile Messwerte trotz stabiler Prozessbedingungen
  • Sichtbare Kondensation, Risse oder Ablagerungen auf der Sensorlinse oder dem Gehäuse
Technische Hinweise
  • Regelmäßige Linsenreinigung mit zugelassenen Lösungsmitteln und fusselfreien Tüchern implementieren und eine ordnungsgemäße IP-geschützte Abdichtung für die Betriebsumgebung sicherstellen.
  • Stabile Stromversorgung innerhalb der Spezifikationen aufrechterhalten und thermisches Zyklieren durch Steuerung der Umgebungstemperatur und Einschaltdauern vermeiden.

Konformität und Fertigungsnormen

Referenznormen
ISO 10110-7:2017 (Optik und Photonik – Erstellung von Zeichnungen für optische Elemente und Systeme – Toleranzen für Oberflächenfehler)IEC 60825-1:2014 (Sicherheit von Lasereinrichtungen – Teil 1: Geräteklassifizierung und Anforderungen)EN 61326-1:2013 (Elektrische Betriebsmittel für Mess-, Steuer- und Laborzwecke – EMV-Anforderungen)
Fertigungsgenauigkeit
  • Linsenzentrierung: +/-0,01 mm
  • Oberflächenrauheit: Ra 0,02 µm
Qualitätsprüfung
  • Laserleistungsausgangsverifizierung
  • Umgebungsabdichtungstest (IP-Schutzart)

Hersteller von Optischer Sensorkopf

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Messbereich dieses optischen Sensorkopfs?

Der Referenzbereich beträgt 0,1–50 mm, aber der tatsächliche Bereich hängt vom spezifischen Modell und der Anwendung ab. Bitte immer mit dem Hersteller verifizieren.

Welches Ausgangssignal liefert der Sensorkopf?

Er liefert ein analoges Stromschleifenausgangssignal von 4–20 mA. Dies ist ein Standard-Industriesignal, aber bestätigen Sie die Kompatibilität mit Ihrem System.

Welche Schutzart hat der Sensorkopf?

Die Schutzart ist IP54–IP67 nach IEC 60529, was Staub- und Wasserschutz bedeutet. Die genaue Einstufung hängt vom Modell ab; bestätigen Sie mit dem Lieferanten.

Kann dieser Sensorkopf in rauen Umgebungen eingesetzt werden?

Er hat einen Betriebstemperaturbereich von -10 bis 50 °C und einen Lagerbereich von -20 bis 70 °C. Das Gehäuse besteht aus 316L Edelstahl, aber die Umgebungseignung sollte für Ihre spezifischen Bedingungen bestätigt werden.
