PCB-Fördersystem

Auf Basis strukturierter CNFX-Herstellerprofile wird PCB-Fördersystem im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Förderbreite bis Leiterplattendicke eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches PCB-Fördersystem wird durch die Baugruppe aus Antriebsmotor und Transportband/-rolle beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Automatisiertes Transportsystem zum Bewegen von Leiterplatten durch Montageprozesse

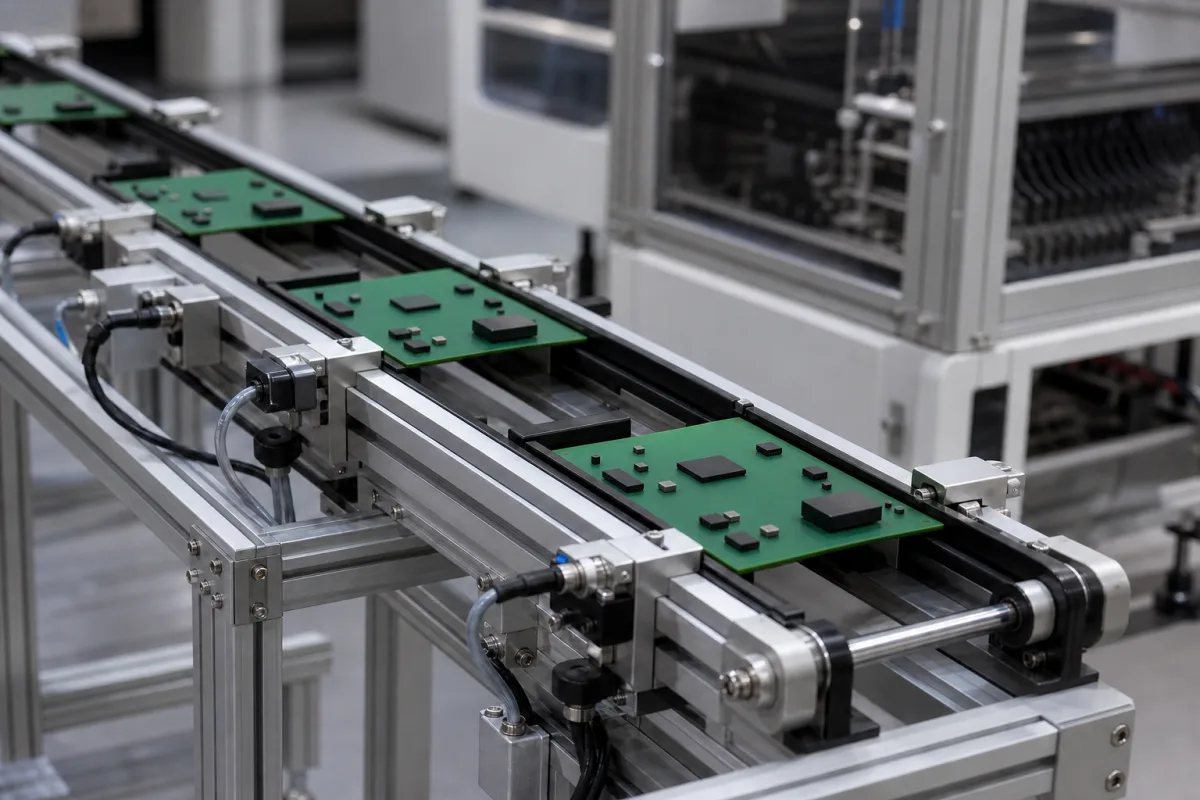

PCB-Fördersystem in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für PCB-Fördersystem

Technische Definition

Das PCB-Fördersystem ist eine spezialisierte Komponente, die für die Integration in Hochgeschwindigkeits-Bestückungsautomaten entwickelt wurde, die in der Herstellung von Computer-, Elektronik- und optischen Produkten eingesetzt werden. Seine Hauptfunktion besteht darin, Leiterplatten (PCBs) präzise durch verschiedene Montagestationen zu transportieren, einschließlich Bauteilplatzierung, Inspektion und Reflow-Lötzonen, während die korrekte Ausrichtung und Zeitsynchronisation mit dem Bestückungskopf beibehalten wird. Das System ist für Leiterplatten mit einer Breite von 330–510 mm und einer Dicke von 0,4–4,0 mm ausgelegt und unterstützt standardmäßige starre Platinen. Die Fördergeschwindigkeit ist über einen Frequenzumrichter (VFD) von 0,5–20 m/min einstellbar, um eine Synchronisation mit vor- und nachgelagerten Geräten zu ermöglichen. Die Positionierwiederholgenauigkeit von ±0,05 mm gewährleistet genaue Stoppositionen für die Bauteilplatzierung. Die Förderhöhe ist von 900–1100 mm einstellbar, um sich an die Linienhöhe anzupassen. Die Lastkapazität beträgt 10–30 kg pro Meter Förderlänge, und das System arbeitet mit Drehstrom 220/380 V AC, 50/60 Hz, mit einer Leistungsaufnahme von 0,5–2,0 kW. Es ist für Betriebstemperaturen von 0–40 °C und relative Luftfeuchtigkeit von 30–80 % ohne Kondensation ausgelegt. Die Schutzart beträgt IP40–IP54 gemäß IEC 60529 und bietet Staub- und Spritzwasserschutz. Der Rahmen besteht aus Aluminium 6061 gemäß ASTM B221 und bietet leichte und korrosionsbeständige Eigenschaften. Weitere Materialien umfassen eloxiertes Aluminium, Edelstahl, Polyurethan-Riemen und Präzisionslager. Das Systemgewicht beträgt 200–500 kg für einen 3-Meter-Abschnitt. Alle Werte sind Referenzbereiche und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.

Funktionsprinzip

Das System verwendet motorbetriebene Riemen, Ketten oder Rollen, um Leiterplatten entlang eines vorgegebenen Pfads zu transportieren. Präzisionssensoren erkennen die Platinenposition, und die variable Geschwindigkeitsregelung passt die Fördergeschwindigkeit an die Prozessanforderungen an. Ausrichtungsmechanismen stellen sicher, dass die Platinen während der gesamten Montage korrekt ausgerichtet bleiben. Das System kommuniziert mit der Steuerung der Maschine, um die Bewegung mit den Bestückungsvorgängen zu koordinieren und so Zeitsynchronisation und genaue Positionierung zu gewährleisten.

Hauptmaterialien

Eloxiertes Aluminium, Edelstahl, Polyurethanbänder, Präzisionslager
Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Förderbreite330–510 mmAdjustable to PCB size
Leiterplattendicke0.4–4.0 mmFor standard rigid boards
Fördergeschwindigkeit0.5–20 m/minAdjustable via VFD
Wiederholgenauigkeit±0.05 mmFor accurate stop positions
Tragfähigkeit10–30 kg/mPer meter of conveyor length
Betriebsspannung220/380 V ACThree-phase, 50/60 Hz
Leistungsaufnahme0.5–2.0 kWDepends on length and load
Betriebstemperatur0–40 °CFor electronics reliability
Relative Luftfeuchtigkeit30–80 % RHNon-condensing
SchutzartIP40–IP54For dust and splash resistanceIEC 60529
RahmenmaterialAluminum 6061Lightweight and corrosion resistantASTM B221
Förderhöhe900–1100 mmAdjustable to line height
Gewicht200–500 kgFor a 3-meter section

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM
  • Antriebsmotor
    Stellt die Antriebskraft für die Förderbandbewegung mit regelbarer Geschwindigkeitssteuerung bereit
    Material: Stahlgehäuse mit Kupferwicklungen
  • Transportband/-rolle
    Direkte Kontaktfläche zum Bewegen von Leiterplatten entlang der Montagelinie
    Material: Polyurethan oder Gummi mit antistatischen Eigenschaften
  • Positionssensoren
    Erkennen der Leiterplattenpräsenz und -position für präzise Zeitsteuerung und Ausrichtung
    Material: Gehäuse aus Edelstahl mit optischen/induktiven Elementen
  • Ausrichtführungen
    Halten die Leiterplattenausrichtung aufrecht und verhindern seitliche Bewegung während des Transports
    Material: Eloxiertes Aluminium
  • Steuerungsschnittstelle
    Kommuniziert mit der Hauptmaschinensteuerung für synchronisierten Betrieb
    Material: Elektronische Bauteile mit Kommunikationsmodulen

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (mechanisches Fördersystem)
Weitere Spezifikationen:Leiterplattengrößenbereich: 50 mm x 50 mm bis 450 mm x 450 mm, Maximale Belastung pro Platte: 2 kg, Fördergeschwindigkeit: 0,1–2,0 m/s einstellbar
Betriebstemperatur:15 °C bis 40 °C (Betrieb), 5 °C bis 50 °C (Lagerung)
Montage- und Anwendungskompatibilität
FR-4-LeiterplattensubstrateAluminiumrückwand-LeiterplattenFlexible Leiterplatten
Nicht geeignet: Feuchte oder hochfeuchte Umgebungen ohne Schutzgehäuse
Auslegungsdaten
  • Maximale Leiterplattenabmessungen (L x B)
  • Produktionsdurchsatzrate (Platten/Stunde)
  • Erforderliche Förderwegslänge und Layoutkomplexität
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5–2,0 m/s Lineargeschwindigkeit, 0,1–1,0 mm Positionsgenauigkeit
Belastungs- und Ausfallgrenzen
Bandspannung über 150 N/m verursacht bleibende Verformung, Motortemperatur über 80 °C löst thermische Abschaltung aus
Polyurethan-Bandmaterial überschreitet die Elastizitätsgrenze bei 150 N/m Spannung, permanenterregter Synchronmotor entmagnetisiert bei 80 °C aufgrund des Curie-Temperatureffekts
Fertigungskontext
PCB-Fördersystem wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Bandfehlausrichtung oder Spurführungsfehler
Ursache: Verschlissene oder beschädigte Führungsschienen, falsche Spannung oder Ansammlung von Schmutz, die zu seitlicher Abdrift führt, was zu Kantenverschleiß, Produktstaus oder Bandschäden führt.
Antriebssystemausfall (Motor, Getriebe oder Lager)
Ursache: Unzureichende Schmierung, übermäßige Belastung durch Produktansammlung oder Staus, thermische Belastung durch Dauerbetrieb oder elektrische Probleme wie Phasenungleichgewicht oder Spannungsspitzen.
Wartungsindikatoren
  • Ungewöhnliche Schleif-, Quietsch- oder Klickgeräusche vom Antrieb oder den Förderrollen, die auf Lager-verschleiß oder Fehlausrichtung hinweisen.
  • Sichtbares Bandrutschen, ausgefranste Kanten oder ungleichmäßige Produktabstände, die auf Spannungsverlust, Spurführungsprobleme oder Antriebssynchronisationsprobleme hindeuten.
Technische Hinweise
  • Implementieren Sie ein routinemäßiges Infrarot-Thermografie-Inspektionsprogramm, um Überhitzung in Motoren, Lagern und elektrischen Verbindungen vor einem katastrophalen Ausfall zu erkennen.
  • Erstellen Sie einen vorbeugenden Wartungsplan für die Bandspannungskalibrierung, Führungsschienen-Ausrichtungsprüfungen und Schmierung von Rollen und Lagern unter Verwendung von Herstellerspezifikationen und Lastdaten.

Konformität und Fertigungsnormen

Referenznormen
CE-Kennzeichnung (Maschinenrichtlinie 2006/42/EG)
Fertigungsgenauigkeit
  • Förderbandausrichtung: +/-0,5 mm
  • Leiterplatten-Stützstift-Höhenvariation: +/-0,1 mm
Qualitätsprüfung
  • Laserausrichtungsverifikation
  • Statische Ableitprüfung
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kumulierte elektrostatische Entladung über 15 kV → Leiterplatten-Bauteilschaden durch dielektrischen Durchschlag → Integrierte Kohlefaser-Erdungsstreifen mit 10^6–10^9 Ω Oberflächenwiderstand
Kettenradzahnverschleiß über 0,5 mm durch abrasive Leiterplattenkanten → Bandrutschen verursacht Positionsfehler >1,0 mm → Vergütete Stahlkettenräder mit 55–60 HRC Oberflächenhärte und 0,2 μm Ra-Rauheit

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von PCB-Fördersystem

2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Hayawin
Dongguan, Guangdong (Kontaktadresse) · CN

Der offizielle HY-SC460 verbindet den Inline-Leiterplattentransport mit 1D-/2D-Codelesung und nennt Fehlercode-Alarm, Protokolle und MES-Anbindung für SMT-Stationen mit Rückverfolgbarkeit. Maximale Leiterplattengröße 510 × 460 mm, Transporthöhe 950 ± 30 mm; Randauflage, Bauteilfreiraum, Scanposition und SMEMA-Handshake prüfen und weder Breitenverstellgeschwindigkeit als Fördergeschwindigkeit noch Lesezeit als Linientakt werten.

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Quellseite ansehen ↗ hayawin.com · geprüft am 2026-10-03
SHENZHEN OUBEL TECHNOLOGY CO., LTD
· CN
Fertigt außerdem: Automated Conformal Coating Application System、Wave Soldering Machine、Handling System und 2 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “PCB Conveyor system”
Quellseite ansehen ↗ obsmt.com · geprüft am 2026-09-04

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür PCB-Fördersystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Welche PCB-Größen kann dieses Fördersystem verarbeiten?

Die Förderbreite ist von 330–510 mm einstellbar, und es kann Leiterplatten mit einer Dicke von 0,4–4,0 mm für standardmäßige starre Platinen verarbeiten. Bestätigen Sie immer die Kompatibilität mit Ihren spezifischen Platinenabmessungen.

Wie wird die Fördergeschwindigkeit gesteuert?

Die Geschwindigkeit ist über einen Frequenzumrichter (VFD) von 0,5–20 m/min einstellbar, um eine Synchronisation mit anderen Montagegeräten zu ermöglichen. Der tatsächliche Geschwindigkeitsbereich kann je nach Modell variieren.

Wie hoch ist die Positionierwiederholgenauigkeit?

Das System bietet eine Positionierwiederholgenauigkeit von ±0,05 mm für genaue Stoppositionen. Dies ist ein Referenzwert; verifizieren Sie die tatsächliche Leistung für Ihre Anwendung.

Welche Umgebungsbedingungen werden unterstützt?

Das Fördersystem arbeitet bei Temperaturen von 0–40 °C und relativer Luftfeuchtigkeit von 30–80 % ohne Kondensation. Es hat eine Schutzart von IP40–IP54 gemäß IEC 60529 und bietet Staub- und Spritzwasserschutz.
