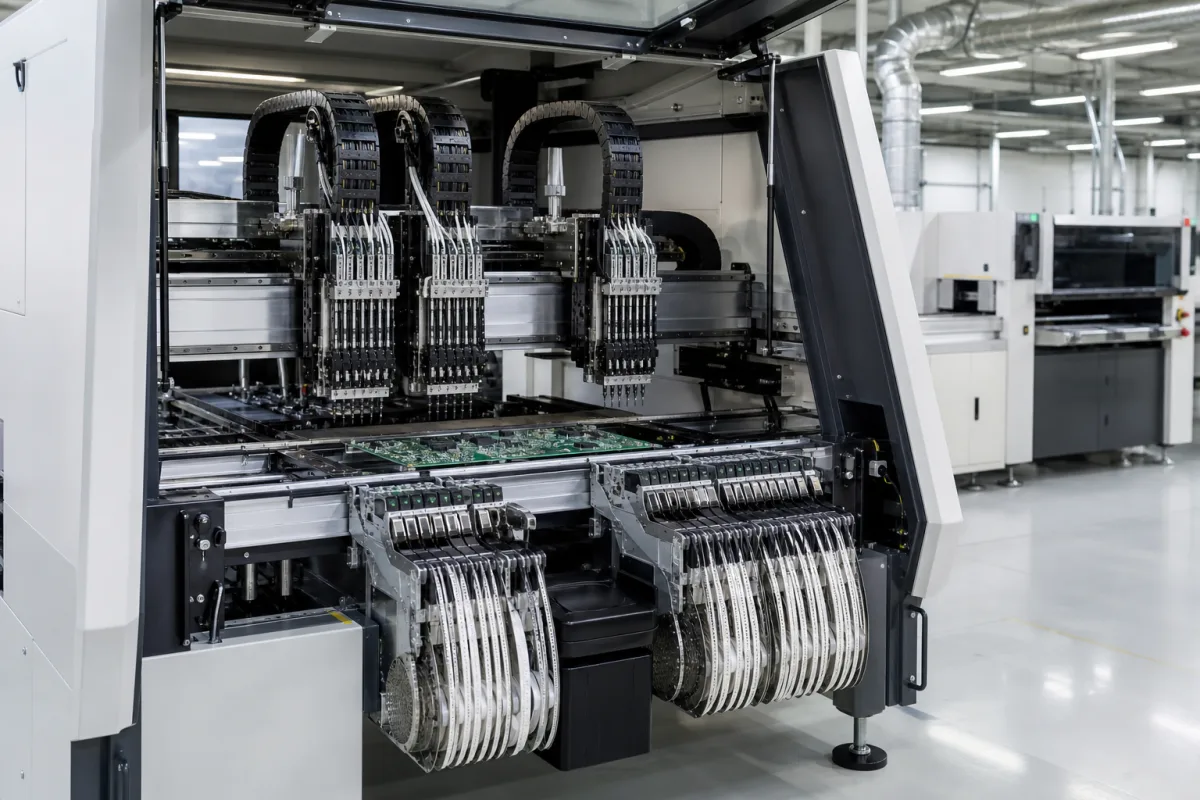

Hochgeschwindigkeits-Bestückungsautomat

Der Hochgeschwindigkeits-Bestückungsautomat ist eine kritische Komponente in einer automatisierten Oberflächenmontage-Linie (SMT). Er ist verantwortlich für die schnelle, präzise und automatisierte Platzierung von oberflächenmontierten Bauelementen (SMDs) wie Widerständen, Kondensatoren und integrierten Schaltungen auf vorbereitete Leiterplatten (PCBs). Die Maschine arbeitet nach dem Lotpastendruck und vor dem Reflow-Löten und beeinflusst direkt den Durchsatz und die Platzierungsgenauigkeit. Die Maschine verfügt typischerweise über einen starren Rahmen und eine Gantry aus Aluminiumlegierung, Edelstahlführungen und -düsen. Technische Kunststoffe werden für Zuführer und Abdeckungen verwendet, während keramische Düsenspitzen für Langlebigkeit und Präzision sorgen. Zu den wichtigsten Leistungsparametern gehören eine Platzierungsgeschwindigkeit von 30.000–60.000 CPH (Komponenten pro Stunde), eine Platzierungsgenauigkeit von ±0,03–±0,05 mm und die Unterstützung von Bauteilgrößen von 01005 bis 50×50 mm. Die Maschine verarbeitet Leiterplatten bis zu 510×460 mm und bietet eine Zuführkapazität für 80–120 8-mm-Gurte. Sie benötigt eine Stromversorgung von 200–480 V AC, verbraucht 2,5–4,5 kW und verwendet 100–200 L/min Druckluft. Sie arbeitet in einem Temperaturbereich von 15–35 °C und einer Luftfeuchtigkeit von 30–80 % relative Feuchte. Die Maschine wiegt 1.500–2.500 kg und hat eine Grundfläche von 1.500×1.800×1.500 mm (L×B×H). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das jeweilige Modell und die Anwendung bestätigt werden. Die Maschine ist für die Elektronikfertigung in großen Stückzahlen konzipiert, bei der Geschwindigkeit und Präzision entscheidend sind. Ihr modulares Design ermöglicht die Integration in bestehende SMT-Linien, und das Vision-System gewährleistet eine präzise Ausrichtung. Regelmäßige Wartung, einschließlich Reinigung der Düsen und Kalibrierung des Vision-Systems, ist unerlässlich, um die Leistung zu erhalten. Betreiber sollten verifizieren, dass die Spezifikationen der Maschine ihren Produktionsanforderungen entsprechen, einschließlich Bauteiltypen, PCB-Abmessungen und Durchsatzziele. Umgebungsbedingungen können die Leistung beeinflussen, daher wird eine angemessene Klimatisierung empfohlen. Für detaillierte technische Daten, Installationsanforderungen und Sicherheitsrichtlinien konsultieren Sie die Dokumentation des Herstellers.
