Testsonde-Array

Auf Basis strukturierter CNFX-Herstellerprofile wird Testsonde-Array im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Anzahl der Prüfspitzen bis Rastermaß eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Testsonde-Array wird durch die Baugruppe aus Prüfspitze und Sondenkörper beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine strukturierte Anordnung von elektrischen Testspitzen, die für den gleichzeitigen Kontakt mit mehreren Testpunkten auf elektronischen Geräten oder Bauteilen ausgelegt ist.

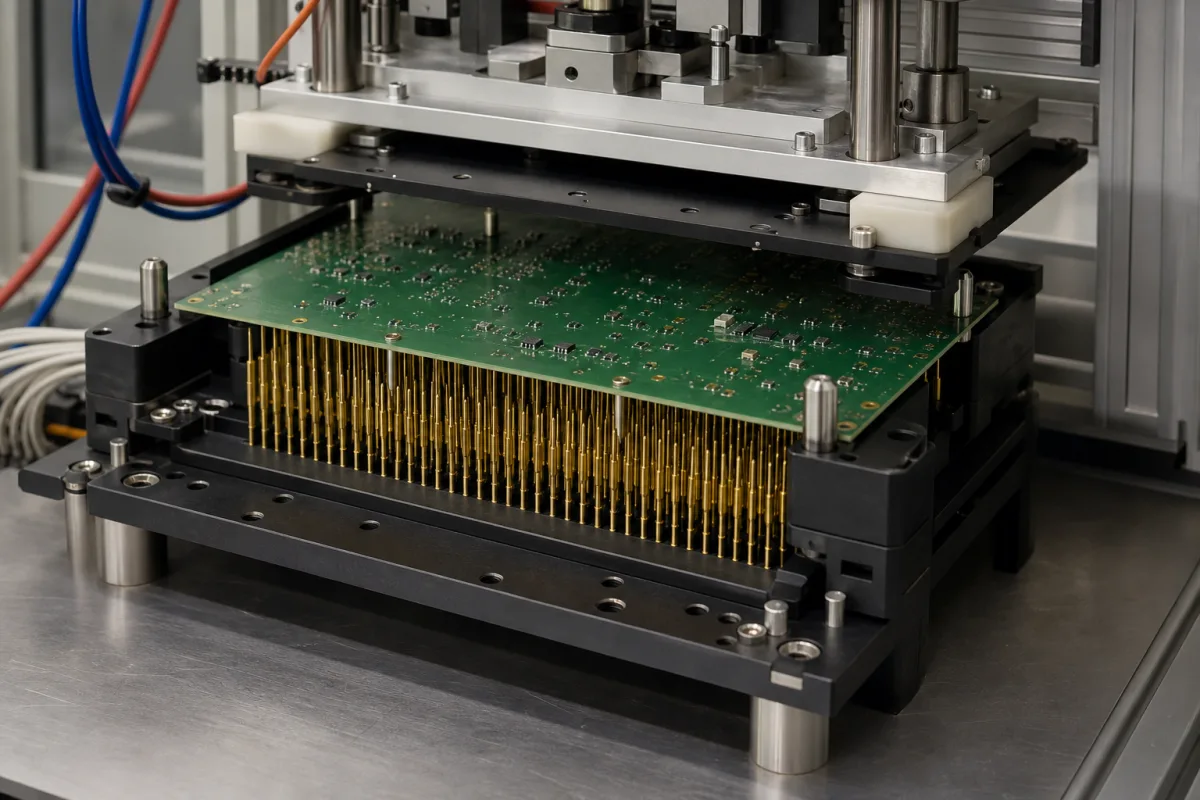

Testsonde-Array in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Testsonde-Array ist eine kritische Komponente einer elektrischen Teststation und besteht aus mehreren präzise positionierten elektrischen Sonden, die in einem bestimmten Muster angeordnet sind, um mit Testpunkten auf Leiterplatten (PCBs), integrierten Schaltungen (ICs) oder anderen elektronischen Baugruppen zu interagieren. Es ermöglicht effiziente, hochdurchsatzfähige elektrische Tests durch gleichzeitigen Kontakt für Signalübertragung, Stromversorgung und Messung während Funktionstests, Durchgangsprüfungen oder Parameteranalysen. Das Array ist anpassbar in Bezug auf die Anzahl der Sonden (16–256), den Sondenabstand (0,5–2,54 mm), die Array-Größe (50×50–300×300 mm) und die Sondenlänge (10–50 mm), um sich an verschiedene DUT-Layouts anzupassen. Zu den wichtigsten elektrischen Spezifikationen gehören Kontaktwiderstand ≤50 mΩ (gemessen bei 10 mA), Nennstrom 1–5 A pro Sonde, Isolationswiderstand ≥1000 MΩ (bei 100 V DC) und dielektrische Spannungsfestigkeit von 500 V AC für 1 Minute. Mechanische Parameter umfassen Federkraft 0,5–2,0 N bei 2/3 Kompression, Betriebstemperaturbereich -40–85 °C und Gewicht 0,5–5 kg je nach Größe und Sondenanzahl. Für die Sonden werden Materialien wie Berylliumkupfer, Phosphorbronze, Wolframkarbid und PEEK (Polyetheretherketon) für Isolations- oder Strukturteile verwendet. Die Sondenmaterialoptionen sind Berylliumkupfer oder gehärteter Stahl. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Das Array ist für den Einsatz in automatisierten Testgeräten ausgelegt, und seine Leistung hängt von korrekter Ausrichtung, Kompression und Wartung ab. Regelmäßige Inspektion auf Sondenverschleiß, Kontamination und Federermüdung wird empfohlen, um konsistenten Kontakt und Messgenauigkeit zu gewährleisten.

Funktionsprinzip

Das Array richtet sich an vordefinierten Testpunkten auf dem Prüfling (DUT) aus. Beim Eingriff stellt jede Sonde elektrischen Kontakt her, sodass Testsignale von der Instrumentierung der Teststation über die Sonden zum DUT gesendet und Antworten über dieselben Sonden zurückgemessen werden können. Diese parallele Testfähigkeit reduziert die Testzeit im Vergleich zum sequenziellen Prüfen erheblich. Die Sonden sind federbelastet, um Variationen in der Oberflächenhöhe des DUT auszugleichen und eine konsistente Kontaktkraft zu gewährleisten. Das Array ist typischerweise auf einer Vorrichtung montiert, die mechanische Ausrichtung und Kompression bietet. Ein korrekter Eingriff erfordert, dass der DUT genau relativ zu den Sondenspitzen positioniert wird und dass der Kompressionsweg innerhalb des spezifizierten Federhubs liegt. Die elektrische Leistung wird durch den Kontaktwiderstand beeinflusst, der minimiert werden sollte, um Signalverschlechterung zu vermeiden. Das Array muss gewartet werden, um Kontamination oder Beschädigung der Sondenspitzen zu verhindern, was zu offenen oder hochohmigen Kontakten führen kann.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Anzahl der Prüfspitzen16–256 pcsCustomizable based on test points
Rastermaß0.5–2.54 mmStandard pitches; custom available
Kontaktwiderstand≤50 Measured at 10 mA
Nennstrom1–5 APer probe; depends on probe type
Betriebstemperatur-40–85 °CExtended range available
Prüfspitzenlänge10–50 mmCustom lengths on request
Federkraft0.5–2.0 NAt 2/3 compression
Material der PrüfspitzeBeCu, SteelBeryllium copper or hardened steel
Isolationswiderstand≥1000 At 100 V DC
Durchschlagspannung500 V ACFor 1 minute
Array Größe (L×B)50×50–300×300 mmCustom sizes available
Gewicht0.5–5 kgDepends on size and probe count

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Berylliumkupfer Phosphorbronze Wolframcarbid PEEK (Polyetheretherketon)

Komponenten / BOM

Components / BOM
  • Prüfspitze
    Stellt direkten elektrischen Kontakt mit Prüfpunkten am Prüfling her
    Material: Wolframkarbid oder Berylliumkupfer
  • Sondenkörper
    Beherbergt den Federmechanismus und bietet strukturelle Unterstützung
    Material: Phosphorbronze oder rostfreier Stahl
  • Federmechanismus
    Bietet kontrollierte Kontaktkraft und ermöglicht vertikale Nachgiebigkeit
    Material: Federstahl
  • Montageplatte
    Hält alle Sonden in präziser Ausrichtung und positioniert das Array relativ zur Prüfvorrichtung
    Material: Aluminium oder PEEK (Polyetheretherketon)

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrochemische Migration aufgrund ionischer Kontamination (Na⁺, K⁺, Cl⁻ > 1,0 μg/cm²) unter Luftfeuchtigkeit >60 % rF Kurzschluss zwischen benachbarten Sonden (Widerstand <10 Ω bei 5 V Vorspannung) Konformale Beschichtung mit Parylen-C (2,5 μm Dicke, Durchschlagsfestigkeit 275 kV/mm) und Stickstoffspülung während der Lagerung
Sondenspitzenverschleiß, der eine Radiuszunahme von >15 μm gegenüber der anfänglichen 25 μm halbkugelförmigen Geometrie überschreitet Erhöhter Kontaktwiderstand (>200 Ω Variation über das Array) und inkonsistente Testsignalintegrität (Jitter >5 ns) Rhodium-über-Nickel-Beschichtung (50 μm Rh, Härte 800 HV) mit automatisierter Sondenkraftkalibrierung alle 10⁴ Zyklen

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-2,0 N Kontaktkraft pro Sonde, 0,5-5,0 mm Sondenhub, 10-1000 Ω Kontaktwiderstand
Belastungs- und Ausfallgrenzen
Kontaktkraft überschreitet 3,0 N, was Substratverformung >50 μm verursacht, Sondenhub überschreitet 6,0 mm, was plastische Verformung der Feder verursacht, Kontaktwiderstand überschreitet 5000 Ω bei 10 mA Teststrom
Hookesches Gesetz-Verletzung in Sondenfedern jenseits der Elastizitätsgrenze (Elastizitätsmodul 190 GPa für Berylliumkupfer), Hertzscher Kontaktstress, der die Substratstreckgrenze überschreitet (z.B. 300 MPa für FR-4), Oxidschichtbildung (Arrhenius-Ratenverdopplung pro 10°C über 85°C Umgebungstemperatur)
Fertigungskontext
Testsonde-Array wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Max. 5 N pro Sonde
Weitere Spezifikationen:Kontaktwiderstand: <50 mΩ, Isolationswiderstand: >100 MΩ
Betriebstemperatur:-40°C bis +125°C
Montage- und Anwendungskompatibilität
PCB-TestpadsBGA-LötkugelnVergoldete Kontakte
Nicht geeignet: Korrosive chemische Umgebungen
Auslegungsdaten
  • Anzahl der Testpunkte
  • Teilungsabstand zwischen den Kontakten
  • Erforderliche Kontaktkraft pro Sonde

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontaktdegradation
Ursache: Oxidation oder Kontaminationsablagerung auf den Sondenspitzen aufgrund von Exposition gegenüber Umgebungskontaminationen, Feuchtigkeit oder inkompatiblen Materialien, was zu erhöhtem elektrischem Widerstand und Signalverlust führt.
Mechanische Ermüdung
Ursache: Wiederholte Einführungs-/Rückzugszyklen oder übermäßige mechanische Belastung, die Biegung, Rissbildung oder Bruch der Sondenschäfte verursacht, oft durch Fehlausrichtung, Überhub oder unsachgemäße Handhabung.
Wartungsindikatoren
  • Inkonsistente oder intermittierende elektrische Messwerte während des Testens
  • Sichtbare physische Schäden wie gebogene Sonden, verfärbte Spitzen oder Schmutzansammlung
Technische Hinweise
  • Regelmäßige Reinigung mit geeigneten Lösungsmitteln durchführen und bei Nichtbetrieb Schutzabdeckungen verwenden, um Kontamination und Oxidation zu verhindern
  • Ausrichtungsverifikationsverfahren etablieren und Einführungsführungen verwenden, um mechanische Belastung während des Sondenengagements zu minimieren

Konformität und Fertigungsnormen

Referenznormen
DIN 4000-1 - Tabellarische Aufstellungen von Produktmerkmalen
Fertigungsgenauigkeit
  • Spitzendurchmesser: +/-0,005 mm
  • Array-Teilungsgleichförmigkeit: +/-0,01 mm
Qualitätsprüfung
  • Prüfung der elektrischen Durchgängigkeit und des Widerstands
  • Maßliche Verifizierung mittels Koordinatenmessgerät (KMG)

Hersteller von Testsonde-Array

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Wie viele Sonden hat ein Testsonde-Array typischerweise?

Die Anzahl der Sonden ist anpassbar und liegt typischerweise zwischen 16 und 256, abhängig von den benötigten Testpunkten. Die genaue Anzahl sollte basierend auf dem DUT-Layout festgelegt und mit dem Hersteller bestätigt werden.

Welche Materialien werden für die Sonden verwendet?

Zu den Sondenmaterialien gehören Berylliumkupfer, Phosphorbronze, Wolframkarbid und PEEK (Polyetheretherketon) für Isolations- oder Strukturteile. Die Sondenmaterialoptionen sind Berylliumkupfer oder gehärteter Stahl. Die Materialwahl beeinflusst Leitfähigkeit, Verschleißfestigkeit und Betriebstemperaturbereich.

Was ist die Spezifikation für den Kontaktwiderstand?

Der Kontaktwiderstand beträgt ≤50 mΩ, gemessen bei 10 mA. Dieser Wert ist eine Referenz; die tatsächliche Leistung kann je nach Sondentyp, Material und Zustand variieren. Es ist wichtig, die Spezifikation für das spezifische Modell und die Anwendung zu verifizieren.

Wie sollte das Array gewartet werden?

Regelmäßige Inspektion auf Sondenverschleiß, Kontamination und Federermüdung wird empfohlen. Reinigen Sie die Sondenspitzen bei Bedarf und ersetzen Sie verschlissene oder beschädigte Sonden. Stellen Sie sicher, dass der Kompressionsweg im angegebenen Bereich liegt, um konsistente Kontaktkraft und elektrische Leistung zu gewährleisten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
