Technische Definition

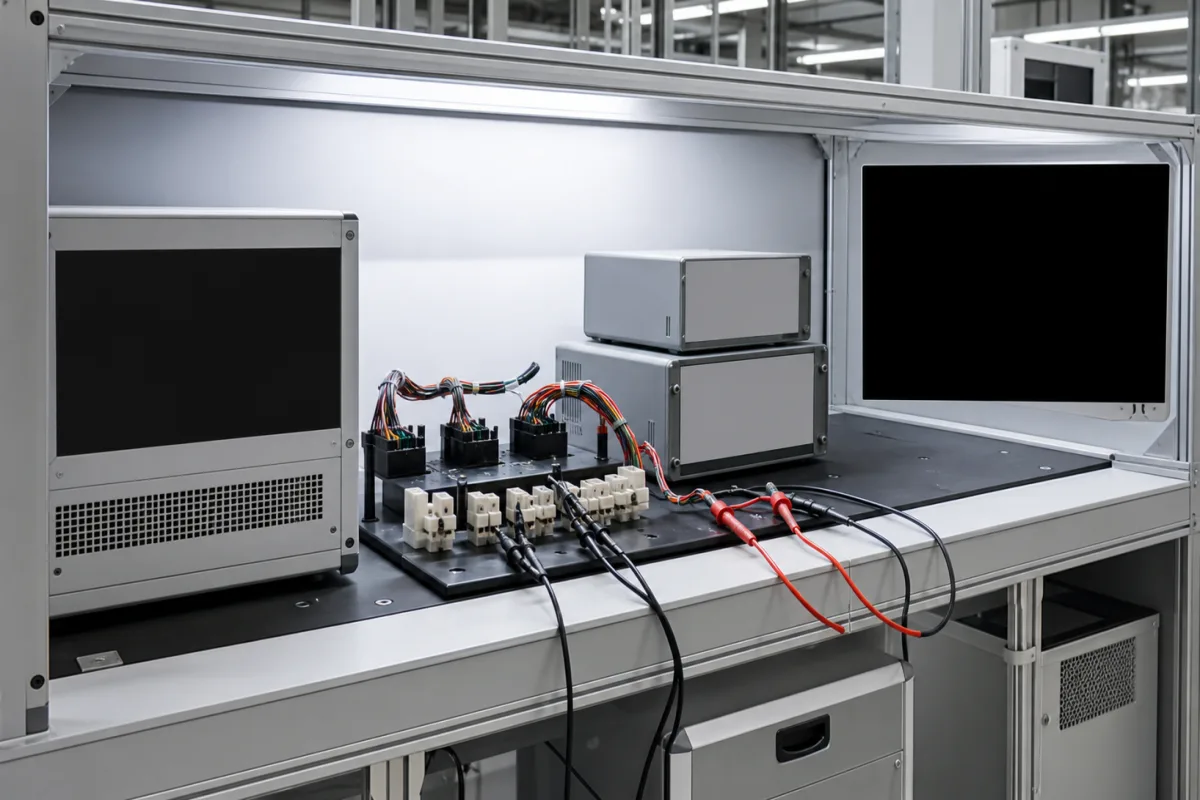

Die elektrische Prüfstation ist eine kritische Komponente des automatisierten Geschirrspüler-Produktionsliniensystems, das für die Überprüfung der elektrischen Integrität, Sicherheitskonformität und Funktionsleistung der elektrischen Systeme von Geschirrspülern verantwortlich ist, einschließlich Verkabelung, Steuerungen, Motoren und Heizelemente, vor der Endmontage oder Verpackung. Die Station legt kontrollierte elektrische Signale (Spannung, Strom, Widerstand) an Testpunkte des Geschirrspülergeräts an, misst Antworten mit Präzisionsinstrumenten, vergleicht Ergebnisse mit vordefinierten Sicherheits- und Leistungsspezifikationen und kennzeichnet alle Einheiten, die die erforderlichen Standards nicht erfüllen, zur weiteren Inspektion oder Nacharbeit. Die Station besteht aus einem Edelstahlrahmen und integriert elektrische Prüfspitzen, isolierte Verkabelung und ein Bedienfeldgehäuse. Sie unterstützt Dielektrizitätsfestigkeitsprüfungen bei 500–1000 V AC, Isolationswiderstand von mindestens 2 MΩ bei 500 V DC, Erdungskontinuitätswiderstand von nicht mehr als 0,1 Ω und Ableitstrom begrenzt auf 0,75 mA, jeweils gemäß IEC 60335-1. Die Prüfdauer ist von 1 bis 5 Sekunden einstellbar, mit einer Prüfgenauigkeit von ±1%. Die Zykluszeit beträgt 15–30 Sekunden pro Station, einschließlich Handhabung. Die Station benötigt eine Drehstromversorgung von 380 V AC ±10% (50/60 Hz) gemäß IEC 60038, arbeitet bei Umgebungstemperaturen von 5–40 °C und relativer Luftfeuchtigkeit von 20–80% ohne Kondensation. Sie hat eine Schutzart von IP54 gemäß IEC 60529, und pneumatische Vorrichtungen erfordern einen Luftversorgungsdruck von 0,5–0,7 MPa gemäß ISO 8573-1. Die Maschine wiegt ungefähr 800–1200 kg, mit maximalen Abmessungen von 2000×1500×2200 mm. Alle aufgeführten Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden müssen. Die Station ist eine Komponente einer größeren Produktionslinie und wird nicht als eigenständiges Produkt verkauft.
Funktionsprinzip
Die Station legt kontrollierte elektrische Signale (Spannung, Strom, Widerstand) an Testpunkte des Geschirrspülergeräts an, misst Antworten mit Präzisionsinstrumenten, vergleicht Ergebnisse mit vordefinierten Sicherheits- und Leistungsspezifikationen und kennzeichnet alle Einheiten, die die erforderlichen Standards nicht erfüllen, zur weiteren Inspektion oder Nacharbeit. Die Testsequenz umfasst Dielektrizitätsfestigkeit, Isolationswiderstand, Erdungskontinuität und Ableitstrommessungen, jeweils mit einstellbarer Dauer und Genauigkeit. Das Steuerungssystem der Station verwaltet den Testzyklus, zeichnet Ergebnisse auf und kommuniziert mit der Produktionslinie für Gut-/Schlecht-Entscheidungen.
