Hochspannungsdurchführungen

Auf Basis strukturierter CNFX-Herstellerprofile wird Hochspannungsdurchführungen im Bereich Elektrogeräteherstellung anhand von Nennspannung bis Nennstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Hochspannungsdurchführungen wird durch die Baugruppe aus Zentralleiter und Isolierkörper beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Isolierkomponenten, die es Hochspannungsleitern ermöglichen, sicher durch geerdete Barrieren in Prüfkammern zu führen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

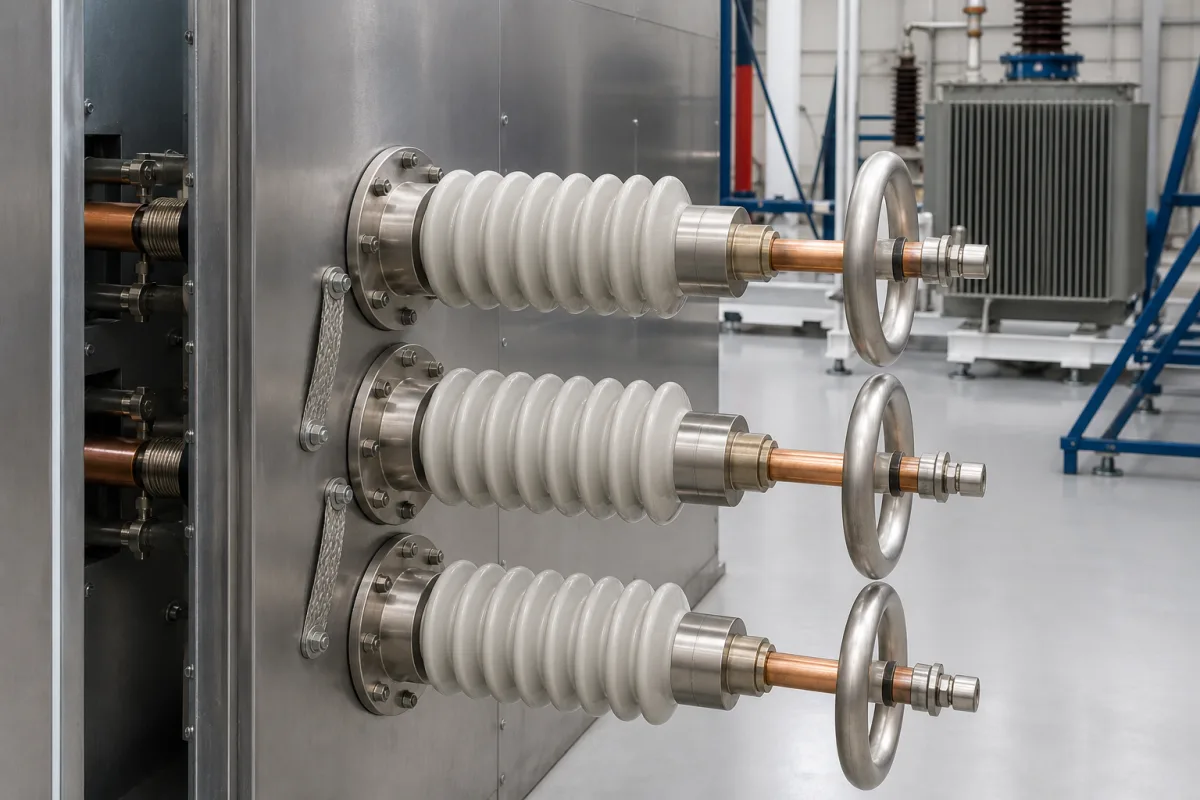

Hochspannungsdurchführungen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Hochspannungsdurchführungen

Technische Definition

Hochspannungsdurchführungen sind kritische Isolierkomponenten in Hochspannungs-Prüfkammern. Sie ermöglichen es elektrischen Leitern, durch geerdete Kammerwände oder Barrieren zu führen, während die elektrische Isolierung aufrechterhalten und Überschläge oder Kriechströme verhindert werden. Sie bieten einen abgedichteten, isolierten Weg für Prüfspannungen, um in den Prüfbereich zu gelangen, ohne die Sicherheit oder die Prüfintegrität zu beeinträchtigen. Hergestellt aus mehreren Schichten isolierender Materialien wie Porzellan, Epoxidharz, Silikonkautschuk oder Verbundpolymeren, sind sie in konzentrischen oder abgestuften Konfigurationen angeordnet, um die elektrische Feldverteilung zu steuern. Kapazitive Abstufung gleicht die Spannungsbeanspruchung entlang der Länge aus und verhindert lokale Durchschläge. Das Design stellt sicher, dass der Hochspannungsleiter vollständig von der geerdeten Kammerstruktur isoliert ist, während eine hermetische Abdichtung für die Umgebungskontrolle aufrechterhalten wird. Hochspannungsdurchführungen werden gemäß IEC 60137 und verwandten Normen spezifiziert, mit Parametern wie Bemessungsspannung (72,5–550 kV), Bemessungsstrom (630–3150 A), Stehwechselspannung (140–680 kV), Blitzstoßspannung (325–1550 kV), Kriechstrecke (16–25 mm/kV), Kapazität (100–1000 pF), Dielektrischer Verlustfaktor (≤0,005), Teilentladungs-Löschspannung (≥1,2 U_m/√3), Betriebstemperaturbereich (-40 bis 85 °C), Bemessungsdruck (0,3–0,6 MPa), Schutzart (IP54–IP65), Isoliermaterial (OIP/RIP) und Gewicht (150–2500 kg). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Hochspannungsdurchführungen arbeiten, indem sie mehrere Schichten isolierender Materialien in konzentrischen oder abgestuften Konfigurationen verwenden, um die elektrische Feldverteilung zu steuern. Kapazitive Abstufung gleicht die Spannungsbeanspruchung entlang der Länge aus und verhindert lokale Durchschläge. Das Design stellt sicher, dass der Hochspannungsleiter vollständig von der geerdeten Kammerstruktur isoliert ist, während eine hermetische Abdichtung für die Umgebungskontrolle aufrechterhalten wird.

Hauptmaterialien

Porzellan, Epoxidharz, Silikonkautschuk, Verbundpolymerwerkstoffe

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	72.5–550 kV	System voltage class determines insulation levelIEC 60137
Nennstrom	630–3150 A	Continuous current rating for conductorIEC 60137
Stehwechselspannung	140–680 kV	Dry and wet test valuesIEC 60137
Blitzstoßspannung	325–1550 kV	BIL rating for insulation coordinationIEC 60137
Kriechstrecke	16–25 mm/kV	Based on pollution levelIEC 60815
Kapazität	100–1000 pF	Typical for capacitive graded bushingsIEC 60137
Dielektrischer Verlustfaktor	≤0.005	At rated voltage and 20°CIEC 60137
Teilentladungslöschspannung	≥1.2 U_m/√3	PD level below 10 pC at this voltageIEC 60137
Betriebstemperaturbereich	-40–85 °C	Ambient and conductor temperature limitsIEC 60137
Nenndruck	0.3–0.6 MPa	For oil-impregnated paper insulationIEC 60137
Schutzart	IP54–IP65	Outdoor and indoor applicationsIEC 60529
Isolierstoff	OIP/RIP	Oil-impregnated paper or resin-impregnated paperIEC 60137
Gewicht	150–2500 kg	Depends on voltage and current rating

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zentralleiter
Führt Hochspannungsstrom durch die Durchführung
Material: Kupfer- oder Aluminiumlegierung
Isolierkörper
Bietet primäre elektrische Isolierung zwischen Leiter und Erde
Material: Porzellan, Epoxidharz oder Verbundpolymer
Flanschbaugruppe
Sichert die Buchse an der Kammerwand und stellt die Erdungsverbindung her
Material: Edelstahl oder Aluminium
Gradierungsringe/Kondensatoren
Gleicht die elektrische Feldverteilung entlang der Isolieroberfläche aus
Material: Metallfolie oder leitfähiges Polymer
Dichtungssystem
Sichert die hermetische Abdichtung zwischen Kammerinnenraum und Außenbereich
Material: Dichtungen oder O-Ringe aus Silikonkautschuk

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar absolut (Vakuum bis Überdruck)
Durchflussrate:	Nicht spezifiziert
Betriebstemperatur:	-40°C bis +150°C Dauerbetrieb, bis zu +180°C Kurzzeit

Montage- und Anwendungskompatibilität

SF6-gasisolierte SystemeMineralöltransformatorenTrockenluft-/Stickstoff-Prüfkammern

Nicht geeignet: Leitende/korrosive Schlämme oder abrasive Partikelumgebungen

Auslegungsdaten

Nennsystemspannung (kV)
Leiterdurchmesser/-querschnitt (mm)
Barrierendicke/-material (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

1-800 kV AC, 1-1200 kV DC

Belastungs- und Ausfallgrenzen

Teilentladungseinsetzspannung (TEES) über 2 pC bei 1,2-facher Nennspannung oder Kriechstrombildung über 25 kV/cm.

Dielektrischer Durchschlag über Townsend-Lawinenmechanismus, wenn die elektrische Feldstärke 30 kV/mm in SF6-Gas oder 15 kV/mm in ölimprägniertem Papier überschreitet, verstärkt durch thermische Alterung, die den Isolationswiderstand unter 10^12 Ω·m reduziert.

Fertigungskontext

Hochspannungsdurchführungen wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Teilentladung (TE) und Kriechstrombildung

Ursache: Ansammlung von Verunreinigungen (Staub, Feuchtigkeit, Salz) auf der Durchführungsoberfläche, die zu lokaler elektrischer Beanspruchung, Isolationsverschlechterung und schließlich zu Überschlag oder Durchschlag führt.

Ölleckage und Dichtungsversagen

Ursache: Thermische Zyklen, die Ausdehnung/Schrumpfung verursachen, mechanische Beanspruchung durch Vibrationen oder unsachgemäße Installation, die zu Dichtungsverschlechterung, Verlust von Isolieröl und reduzierter dielektrischer Festigkeit führen.

Wartungsindikatoren

Hörbare Koronaentladung (Knister-/Zischgeräusche) oder sichtbare Kriechstrombildung/Lichtbögen auf dem Porzellan der Durchführung.
Sichtbare Öllecks oder signifikanter Ölstandabfall im Ölstandsanzeiger der Durchführung, oft begleitet von Verfärbungen oder Kohlenstoffablagerungen.

Technische Hinweise

Regelmäßige Infrarot-Thermografie-Scans durchführen, um Hotspots von Teilentladungen oder schlechten Verbindungen vor einem katastrophalen Ausfall zu erkennen.
Ein rigoroses Reinigungs- und Beschichtungsprogramm für Durchführungsoberflächen mit nichtleitenden, hydrophoben Materialien etablieren, um Verunreinigungsansammlungen und Feuchtigkeitseintritt zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

IEC 60137:2017 (Internationale Elektrotechnische Kommission)ANSI/IEEE C57.19.00-2004 (American National Standards Institute/Institute of Electrical and Electronics Engineers)DIN 42523-1:2014 (Deutsches Institut für Normung)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05mm
Oberflächenebenheit: 0,2mm pro 100mm

Qualitätsprüfung

Teilentladungsprüfung (TE-Prüfung)
Wechselspannungs-Stehspannungsprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Feuchtigkeitseintritt über 500 ppm in Öl oder 150 ppm in SF6-Gas → Kriechstrombildung und Verkohlung entlang des Kriechwegs → Hermetische Abdichtung mit doppelten O-Ring-Dichtungen und kontinuierliche Gasdrucküberwachung bei 0,5 bar über Atmosphärendruck

Thermische Zyklen zwischen -40°C und 150°C über 1000 Zyklen → Delamination von Verbundisolationsschichten, die Teilentladungskanäle bildet → Abgestuftes Permittivitätsdesign mit Epoxid-SiO2-Nanokomposit (ε_r=3,2-4,5) und eingebetteten faseroptischen Bragg-Gitter-Temperatursensoren

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hochspannungsdurchführungen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hochspannungsdurchführungen

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Normen gelten für Hochspannungsdurchführungen?

Hochspannungsdurchführungen werden typischerweise nach IEC 60137 für Durchführungen und IEC 60815 für die Auswahl der Kriechstrecke spezifiziert. Diese Normen definieren Prüfverfahren und Leistungsanforderungen. Überprüfen Sie immer die Konformität mit der spezifischen Normausgabe und dem Modell mit dem Hersteller.

Wie wähle ich die richtige Durchführung für meine Prüfkammer?

Die Auswahl hängt von der Systemspannung, dem Dauerstrom, den erforderlichen Stehspannungen, der Kriechstrecke basierend auf dem Verschmutzungsgrad und den Umgebungsbedingungen ab. Verwenden Sie die im Verzeichnis aufgeführten Parameter als Referenzbereiche und bestätigen Sie diese mit dem Hersteller für Ihre spezifische Anwendung.

Welche Wartung ist für Hochspannungsdurchführungen erforderlich?

Eine regelmäßige Inspektion auf Oberflächenverschmutzung, Risse oder Leckagen wird empfohlen. Die Überwachung von Teilentladungen und des dielektrischen Verlustfaktors kann den Isolationszustand anzeigen. Befolgen Sie die Wartungsrichtlinien des Herstellers und überprüfen Sie die Leistung regelmäßig.

Was sind häufige Fehlermodi?

Häufige Fehler umfassen Überschläge aufgrund von Verschmutzung oder unzureichender Kriechstrecke, Teilentladungsschäden und Isolationsdurchschläge durch Überspannung oder Alterung. Richtige Auswahl, Installation und Wartung mindern diese Risiken.
