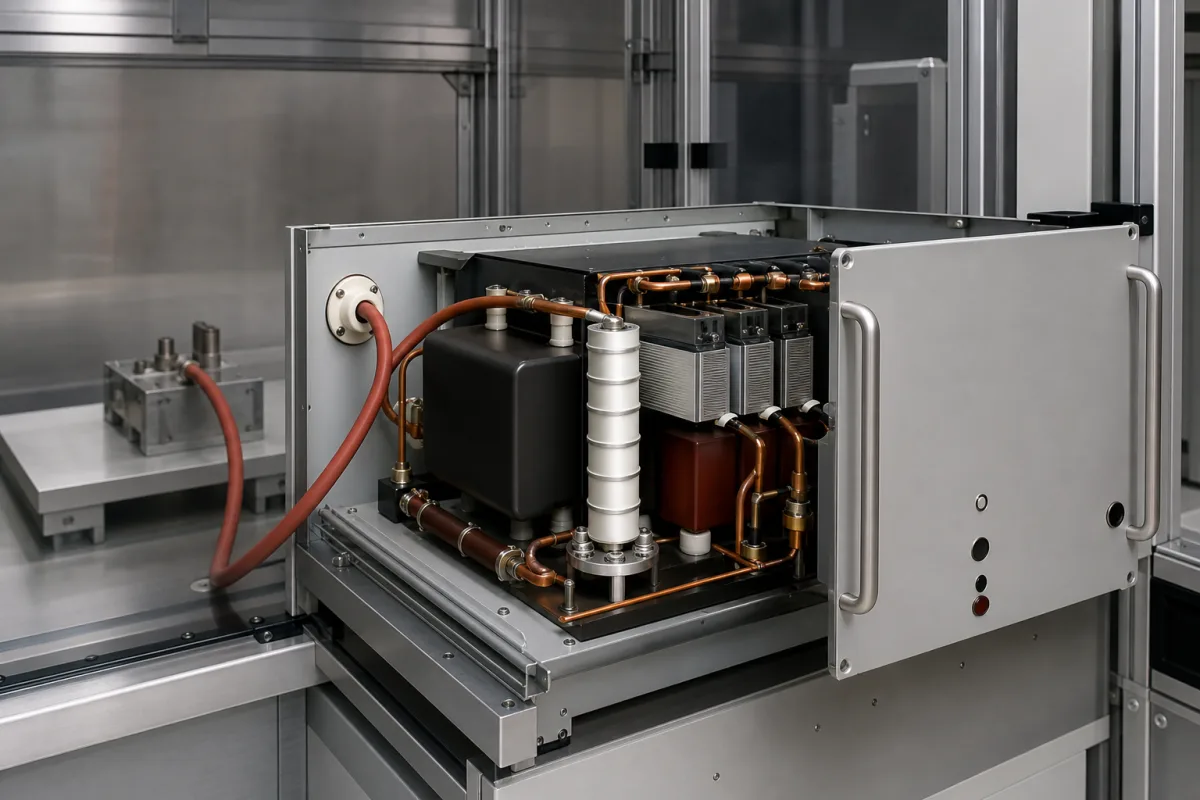

Hochspannungs-Prüfmodul

Das Hochspannungs-Prüfmodul ist eine Komponente, die in einer elektrischen Prüfstation verwendet wird, um Hochspannungsprüfungen an Geräten wie Kabeln, Transformatoren, Isolatoren und elektronischen Baugruppen durchzuführen. Es erzeugt gesteuerte Hochspannungsausgänge, typischerweise von 1 kV bis 100 kV AC oder DC, legt diese Spannung an Prüflinge an und misst Parameter wie Durchschlagspannung, Ableitstrom und Isolationswiderstand. Die Hauptfunktion des Moduls besteht darin, zu verifizieren, dass elektrische Produkte bestimmten Spannungspegeln ohne Ausfall standhalten können, und unterstützt so Sicherheit, Zuverlässigkeit und die Einhaltung internationaler Normen wie IEC, UL und IEEE. Das Modul umfasst typischerweise einen Hochspannungstransformator oder einen Resonanzkreis, um eine Niederspannungseingabe auf den erforderlichen Prüfpegel zu erhöhen, ein Steuerungssystem zur Regelung der Ausgangsspannung und Überwachung des Stroms sowie Sicherheitsverriegelungen und Erdungsmechanismen. Es ist für den Einsatz in Labor- oder Industrieumgebungen ausgelegt, mit einem Betriebstemperaturbereich von -10 °C bis 50 °C und einer relativen Luftfeuchtigkeit von 20 % bis 80 % (nicht kondensierend). Zu den wichtigsten Spezifikationen gehören ein Ausgangsspannungsbereich von 0–100 kV AC, eine Ausgangsspannungsgenauigkeit von ±1 %, eine Ausgangsfrequenz von 50–60 Hz, eine Nennleistung von 5–50 kVA, ein Ableitstrommessbereich von 0,1–100 mA mit einer Genauigkeit von ±0,5 %, ein Isolationswiderstand von ≥100 MΩ bei 500 V DC und eine dielektrische Prüfspannung von 1,5-facher Nennspannung für 1 Minute. Das Gehäuse ist mit IP54–IP65 bewertet, und das Modul wiegt zwischen 50 und 200 kg, mit typischen Abmessungen von 600×800×1000 mm (B×H×T). Zu den Materialien gehören hochspannungsisolierte Kupferwicklungen, Epoxidharz- oder Silikonisolierung, ein Gehäuse aus Edelstahl oder Aluminium sowie Keramik- oder Polymerdurchführungen. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Die aufgeführten Normen (z. B. IEC 60060-1, IEC 60243-1) dienen nur als Referenz für Beschaffung und Verifizierung, nicht als Nachweis einer Zertifizierung.
