Technische Definition

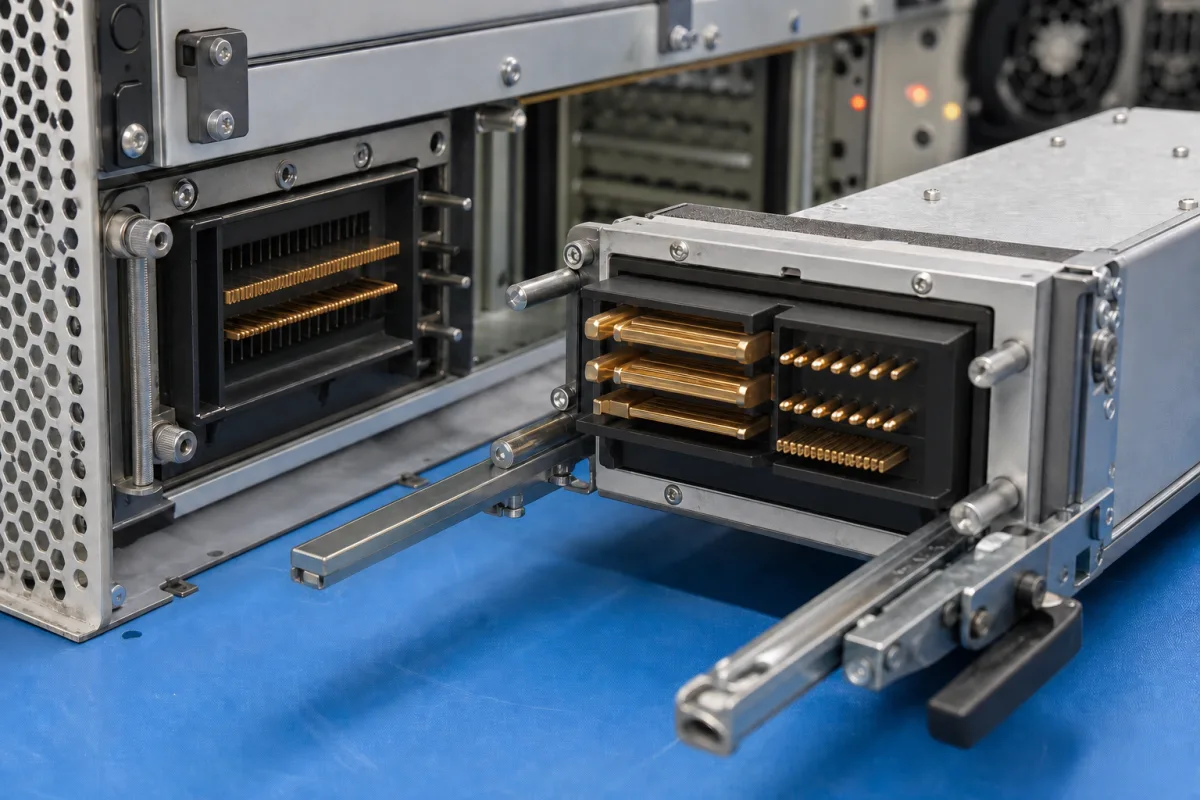

Ein Hot-Swap-Steckverbinder ist ein spezieller elektrischer Steckverbinder, der in redundanten Stromversorgungssystemen verwendet wird. Er ermöglicht das sichere Einstecken oder Entfernen von Strommodulen, ohne das gesamte System abzuschalten, und ermöglicht so Wartung und Austausch, ohne die Stromversorgung kritischer Geräte zu unterbrechen. Der Steckverbinder ist so konstruiert, dass er die elektrischen Belastungen bewältigt, die beim Live-Einstecken und -Entfernen auftreten, und gewährleistet so einen sicheren Betrieb in Hochverfügbarkeitsumgebungen.
Typische Anwendungen umfassen Server-Racks, Telekommunikationsausrüstung und industrielle Steuerungssysteme, bei denen ein kontinuierlicher Betrieb unerlässlich ist. Das Design des Steckverbinders verwendet versetzte Stiftlängen und Schutzschaltungen, um sicherzustellen, dass Erdungsverbindungen zuerst hergestellt und zuletzt unterbrochen werden, wodurch Lichtbögen und Systemschäden beim Einstecken oder Entfernen unter Spannung vermieden werden.
Wichtige Parameter für die Auswahl sind: Nennstrom (5–30 A, Derating über 30 A erfordert Zwangskühlung), Nennspannung (max. 250 V AC Dauerbetrieb), Kontaktwiderstand (≤20 mΩ anfänglich bei Nennstrom), Isolationswiderstand (≥1000 MΩ bei 500 V DC), Spannungsfestigkeit (1500 V AC für 1 Minute, kein Durchschlag), Betriebstemperatur (-40 bis 85 °C, erweiterter Bereich auf Anfrage), Steckzyklen (500–1000 Zyklen, Kontaktwiderstand kann nach 500 Zyklen ansteigen), IP-Schutzart (IP54–IP65, IP65 erfordert gesteckten Zustand), Kontaktbeschichtung (Gold über Nickel, 0,76–1,27 μm Au, für Korrosionsbeständigkeit), Gehäusematerial (PA66+30%GF, flammwidrig, halogenfrei, UL 94 V-0) und Gewicht (15–60 g, abhängig von der Anzahl der Kontakte).
Alle Parameter sind Referenzbereiche, die für das spezifische Modell und die Anwendung bestätigt werden müssen. Die aufgeführten Normen (z. B. IEC 60512-5-2, IEC 60512-5-1, IEC 60512-2-1, IEC 60512-3-1, IEC 60512-4-1, IEC 60068-2-14, IEC 60512-9-1, IEC 60529, ASTM B488, UL 94) sind Beschaffungs- und Verifizierungsreferenzen, kein Nachweis für Zertifizierung oder Konformität. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Hot-Swap-Steckverbinder verwendet versetzte Stiftlängen, um die elektrischen Verbindungen beim Einstecken und Entfernen zu sequenzieren. Erdungsstifte sind länger, stellen beim Einstecken zuerst Kontakt her und unterbrechen beim Entfernen zuletzt. Dadurch wird sichergestellt, dass der Erdungspfad vor dem Verbinden der Strom- und Signalstifte hergestellt wird und bis nach deren Trennung bestehen bleibt. Schutzschaltungen wie Vorladewiderstände oder Strombegrenzungsschaltungen können integriert sein, um Einschaltströme zu verwalten und Lichtbögen zu verhindern. Das Design minimiert Spannungstransienten und vermeidet Schäden am Steckverbinder und am System.
