Motor Control Center (MCC) – Referenz für industrielle Komponenten

Produktspezifikationen

Technische Details und Fertigungskontext für Motor Control Center

Technische Definition

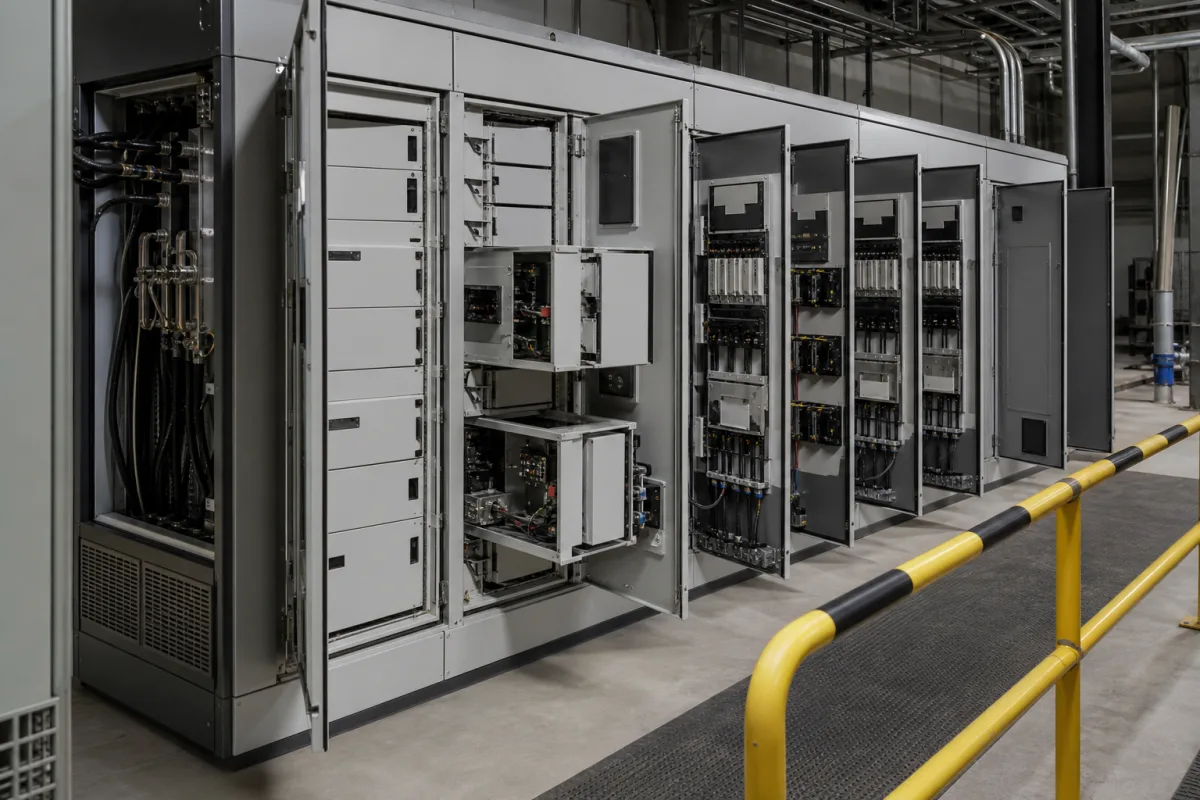

Das Motor Control Center (MCC) ist eine Komponente zur Integration in einen Schaltschrank und dient als zentrale Schnittstelle zum Starten, Stoppen, Schützen und Überwachen mehrerer Elektromotoren in industriellen Systemen. Es vereint einzelne Motorstarter, Überlastrelais, Leistungsschalter, Schütze und Steuergeräte in einem geordneten Gehäuse und ermöglicht so eine effiziente Energieverteilung, Steuerlogik und Systemwartung. Das MCC erhält die Einspeisung von einer Hauptverteilung. Diese Energie wird über Sammelschienen an einzelne Motorsteuereinheiten (Einschübe) verteilt. Jede Einheit enthält Komponenten wie einen Leistungsschalter (für Kurzschlussschutz), ein Schütz (zum Ein-/Ausschalten des Motorstromkreises) und ein Überlastrelais (für thermischen Schutz bei Überstrom). Steuerkreise, oft mit niedrigerer Spannung (z. B. 24 V DC oder 120 V AC), sind mit Tastern, Sensoren oder einer SPS verbunden, um Signale zu senden, die die Schützspulen erregen und so die angeschlossenen Motoren basierend auf der automatischen oder manuellen Steuerlogik starten oder stoppen. Typische Parameter umfassen Bemessungsspannung 380–690 V AC, Bemessungsstrom 630–6300 A, Kurzzeitstromfestigkeit 50–100 kA (1 s), Schutzart IP54–IP65, Betriebstemperaturbereich -5 bis +40 °C, relative Luftfeuchtigkeit 5–95 % (nicht kondensierend), Steuerspannung 110–240 V AC/DC und Frequenz 50/60 Hz. Gehäusematerialien können kaltgewalzter Stahl (SGCC) oder Edelstahl (304) sein, Sammelschienenmaterialien elektrolytisches Kupfer (T2) oder Aluminium (1060). Abmessungen reichen von 600×2000×600 mm bis 1200×2200×800 mm, Gewicht von 200 bis 1500 kg. Diese Werte sind Verzeichnisreferenzen und müssen für das spezifische Modell und die Anwendung bestätigt werden. Verifizierungsfragen umfassen: Welche genaue Bemessungsspannung und welcher Strom sind für Ihre Anwendung erforderlich? Welche Kurzzeitstromfestigkeit wird benötigt? Welche Schutzart ist für die Umgebung erforderlich? Welche Steuerspannung und welches Kommunikationsprotokoll werden verwendet? Wartungssignale umfassen häufiges Auslösen von Überlastrelais, ungewöhnliche Wärme oder Geräusche von Schützen sowie Korrosion oder Feuchtigkeitseintritt. Fehlergrenzen umfassen das Überschreiten des Bemessungs-Kurzzeitstroms, Betrieb außerhalb des Temperaturbereichs oder Verwendung inkompatibler Steuerspannungen. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das MCC erhält die Einspeisung von einer Hauptverteilung. Diese Energie wird über Sammelschienen an einzelne Motorsteuereinheiten (Einschübe) verteilt. Jede Einheit enthält Komponenten wie einen Leistungsschalter (für Kurzschlussschutz), ein Schütz (zum Ein-/Ausschalten des Motorstromkreises) und ein Überlastrelais (für thermischen Schutz bei Überstrom). Steuerkreise, oft mit niedrigerer Spannung (z. B. 24 V DC oder 120 V AC), sind mit Tastern, Sensoren oder einer SPS verbunden, um Signale zu senden, die die Schützspulen erregen und so die angeschlossenen Motoren basierend auf der automatischen oder manuellen Steuerlogik starten oder stoppen.

Hauptmaterialien

Feuerverzinkter Stahl, Kupfersammelschiene, Thermoplast (für Komponenten)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	380–690 V AC	Typische Niederspannungs-Motor-Control-Center.IEC 61439
Nennstrom	630–6300 A	Bemessungswert der Hauptsammelschiene.IEC 61439
Kurzschlussfestigkeit	50–100 kA	1-s-Bemessungswert.IEC 61439
Schutzart	IP54–IP65	Höhere IP-Schutzart für raue Umgebungen.IEC 60529
Betriebstemperaturbereich	-5–+40 °C	Oberhalb von 40 °C kann eine Leistungsreduzierung erforderlich sein.IEC 61439
Relative Luftfeuchtigkeit	5–95 %	Nicht kondensierend.IEC 60721
Steuerspannung	110–240 V AC/DC	Übliche Steuerspannungsversorgung.IEC 61131
Frequenz	50/60 Hz	Für 50- und 60-Hz-Netze.IEC 60038
Gehäusematerial	Cold-rolled steel (SGCC) or stainless steel (304)	Edelstahl für korrosive Bereiche.GB/T 11253
Sammelschienenmaterial	Electrolytic copper (T2) or aluminum (1060)	Kupfer für höhere Leitfähigkeit.GB/T 5585
Abmessungen (B×H×T)	600×2000×600–1200×2200×800 mm	Sondergrößen verfügbar.
Gewicht	200–1500 kg	Abhängig von Konfiguration und Anzahl der Feeder.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Haupt-Horizontal-Sammelschiene
Verteilt den eingehenden Strom vom Haupttrennschalter zu den vertikalen Steigleitungen und einzelnen Starteinheiten.
Material: Kupfer oder Aluminium
Vertikale Steigleitungssammelschiene
Transportiert die Energie von der horizontalen Sammelschiene zu den einzelnen, vertikal im Schrank montierten Startereinschüben.
Material: Kupfer oder Aluminium
Starterschaltschrank (Einheit)
Ein abnehmbarer Schaltschrank, der alle Komponenten (Schütz, Überlastrelais, Sicherungen) zur Steuerung eines einzelnen Motors beherbergt.
Material: Stahlgehäuse, verschiedene interne Komponenten
Hauptleistungsschalter/Trennvorrichtung
Bietet Überstromschutz und ermöglicht die Isolierung des gesamten Motorsteuerschranks von der Stromquelle.
Material: Thermoplast, Metalllegierungen, Silberkontakte
Steuertransformator
Transformiert die Hauptspannung auf eine niedrigere, sicherere Spannung (z.B. 120VAC, 24VDC) für die Steuerkreise.
Material: Laminiertes Stahlblechpaket, Kupferwicklungen

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (NEMA/UL-Gehäusebewertung)
Durchflussrate:	Nicht zutreffend für elektrische Komponenten
Betriebstemperatur:	-5°C bis +40°C

Montage- und Anwendungskompatibilität

Industrielle LuftumgebungenSaubere/trockene ElektroräumeNicht-korrosive Fertigungsbereiche

Nicht geeignet: Gefährliche Bereiche mit explosionsfähiger Atmosphäre (Klasse I, Zone 1) ohne entsprechende explosionsgeschützte Zertifizierung

Auslegungsdaten

Gesamte angeschlossene Motorleistung (PS/kW)
Verfügbarer Kurzschlussstrom am Installationsort
Anzahl und Art der benötigten Motorstarter (Direktstarter, Anlasserschaltungen, Frequenzumrichter)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

400-690 V AC, 50-60 Hz, 0-40°C Umgebungstemperatur, 0-95% relative Luftfeuchtigkeit nicht kondensierend

Belastungs- und Ausfallgrenzen

Isolationsdurchschlag bei 2,5 kV/mm dielektrischer Festigkeit, Kontaktverschweißung bei 1500 A momentanem Fehlerstrom, thermisches Durchgehen bei 85°C Innentemperatur

Dielektrischer Durchschlag nach Paschenschem Gesetz (pd-Produkt > 0,75 Torr·cm bei STP), Joulesche Erwärmung übersteigt P = I²R thermische Dissipationskapazität, elektromagnetische Kraft übersteigt F = BIL mechanische Grenzen

Fertigungskontext

Motor Control Center wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kontaktlichtbogen und -verschweißung

Ursache: Staubansammlung, Feuchtigkeitseintritt oder mechanischer Verschleiß führen zu schlechter Kontaktausrichtung und erhöhtem Widerstand, was zu Überhitzung und Lichtbogenbildung während des Betriebs führt.

Isolationsdurchschlag

Ursache: Thermisches Zyklieren, Vibration oder Kontamination (z.B. Öl, leitfähiger Staub) verschlechtern Isoliermaterialien, was zu Kurzschlüssen oder Erdschlüssen führt.

Wartungsindikatoren

Hörbares Summen, Brummen oder Knacken aus dem MCC-Schrank während des Betriebs
Sichtbare Anzeichen von Überhitzung wie Verfärbung, Schmelzen oder Verkohlen an Komponenten, Verkabelung oder Isolierung

Technische Hinweise

Regelmäßige Infrarot-Thermografie-Scans durchführen, um abnormale Wärmemuster in Kontakten, Verbindungen und Sammelschienen vor Ausfällen zu erkennen.
Ein strenges Reinigungs- und Umgebungskontrollregime etablieren, einschließlich abgedichteter Gehäuse und Überdruckbelüftung, um Staub- und Feuchtigkeitseintritt zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

IEC 61439-1: Niederspannungs-SchaltgerätekombinationenUL 845: Motor Control Centers

Fertigungsgenauigkeit

Sammelschienenausrichtung: +/- 0,5 mm
Gehäusetürspaltgleichmäßigkeit: +/- 1,0 mm

Qualitätsprüfung

Dielektrischer Festigkeitstest (Hochspannungstest) nach IEC 61439-1
Mechanischer Funktionstest aller Komponenten und Verriegelungen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Harmonische Verzerrung übersteigt IEEE 519-2014-Grenzwerte (THD > 8% Spannung, > 5% Strom) → Kondensatorbank-Resonanz verursacht ungewolltes Auslösen von Schutzvorrichtungen → Implementierung von 5./7. Harmonischen-Filtern mit 0,9 Dämpfungsfaktor und 12-Puls-Gleichrichterkonfiguration

Phasenungleichgewicht übersteigt NEMA MG1-2016-Grenzwerte (2% Spannungsungleichgewicht) → Motorstrom-Ungleichgewicht verursacht 6-10-fache Gegensystem-Erwärmung → Einbau eines Phasenüberwachungsrelais mit 0,5 Sekunden Ansprechzeit und automatischer Lastabschaltung bei 3% Ungleichgewicht

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Motor Control Center

2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Xi'an Brightway Energy Machinery Equipment Co., Ltd.

· CN

Gegründet 2012

APIISOCEIADC

Fertigt außerdem: Mud Circulation System、Mud System、Centrifugal Pump und 9 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Motor Control Center Room”
Quellseite ansehen ↗ brightwaysolids.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

HUAYANG

· CN

Fertigt außerdem: Desanders/Desilters、Control System、Cooling System und 5 weitere

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “Oilfield MCC Room /Motor Control Center”
Quellseite ansehen ↗ hysolidcontrol.com · geprüft am 2026-08-22

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Motor Control Center

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Wofür wird ein Motor Control Center (MCC) verwendet?

Ein MCC ist eine zentrale Baugruppe in einem Schaltschrank, die mehrere Elektromotoren verwaltet. Es bietet Start-, Stopp-, Schutz- und Überwachungsfunktionen und vereint Komponenten wie Starter, Überlastrelais und Leistungsschalter in einem Gehäuse.

Was sind typische Spannungs- und Stromwerte für ein MCC?

Typische Bemessungsspannung ist 380–690 V AC, Bemessungsstrom 630–6300 A, gemäß IEC 61439. Dies sind Referenzbereiche; die genauen Werte hängen vom Modell und der Anwendung ab, daher immer mit dem Hersteller bestätigen.

Welche Normen gelten für Motor Control Center?

Häufige Normen sind IEC 61439 für Niederspannungs-Schaltgerätekombinationen, IEC 60529 für Schutzarten und IEC 60038 für Standardspannungen. Die Konformität muss mit dem Lieferanten für das spezifische Produkt bestätigt werden.

Wie schützt ein MCC Motoren?

Jede Motorsteuereinheit enthält einen Leistungsschalter für Kurzschlussschutz, ein Schütz zum Schalten und ein Überlastrelais für thermischen Schutz. Diese Geräte verhindern Schäden durch Überstrom und Fehler.
