Eingabemodul

Auf Basis strukturierter CNFX-Herstellerprofile wird Eingabemodul im Bereich Maschinen- und Anlagenbau anhand von Eingangskanäle bis Eingangsspannungsbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Eingabemodul wird durch die Baugruppe aus Klemmenblock und Optokoppler/Isolator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine SPS-Komponente, die externe Sensor-/Schaltsignale empfängt und in digitale Daten für den Prozessor umwandelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

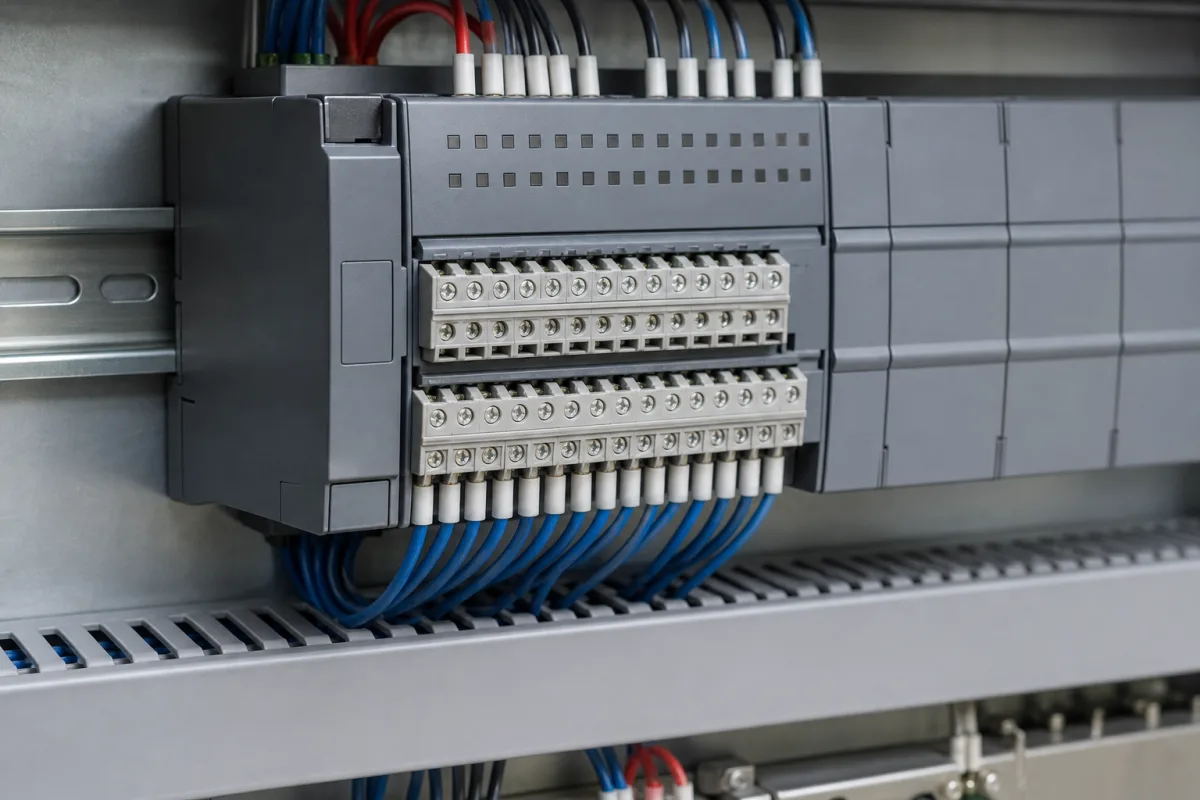

Eingabemodul in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Eingabemodul ist eine kritische Komponente innerhalb eines SPS-Steuerungssystems, die für die Schnittstelle zu Feldgeräten verantwortlich ist. Es empfängt analoge oder digitale Signale von Sensoren, Schaltern und anderen Eingabegeräten, bereitet diese Signale auf (z. B. Filterung, Isolierung, Pegelumsetzung) und wandelt sie in ein digitales Format um, das die zentrale Verarbeitungseinheit der SPS interpretieren kann. Dies ermöglicht es der SPS, den Zustand des gesteuerten Prozesses oder der Maschine zu überwachen.

Typische Eingabemodule bieten 8 bis 32 digitale Eingangskanäle mit einem Eingangsspannungsbereich von 24 V DC ±10 % (konform mit Typ 1/2/3 gemäß IEC 61131-2). Jeder Kanal zieht bei Nennspannung 7–15 mA. Die Reaktionszeit ist von 0,1 bis 10 ms programmierbar, um sich an Signaleigenschaften anzupassen. Die Isolationsspannung ist mit 1500 V AC zwischen Kanälen und zwischen Kanal und Backplane bewertet und bietet Schutz vor Spannungsspitzen. Das Modul arbeitet in einem Temperaturbereich von -40 bis 85 °C (Betrieb und Lagerung) und hält einer relativen Luftfeuchtigkeit von 5–95 % ohne Kondensation stand. Es ist für den Schaltschrankeinbau ausgelegt mit einer Schutzart von IP20 gemäß IEC 60529. Die Leistungsaufnahme beträgt typischerweise 1,5–3,5 W, abhängig von der Kanalanzahl. Die Abmessungen betragen 45 x 100 x 75 mm (B x H x T) und das Gewicht liegt zwischen 150 und 250 g. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) ist mit 1.000.000 Stunden bei 40 °C Umgebungstemperatur gemäß IEC 61709 angegeben.

Diese Spezifikationen dienen als Referenzbereiche; tatsächliche Werte müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Das Modul besteht aus einer Leiterplatte, elektronischen Bauteilen (ICs, Widerstände, Kondensatoren), einem Kunststoff-/Verbundstoffgehäuse und Kupferverbindern. Es ist eine Komponente zur Integration in ein SPS-System, kein eigenständiges Produkt. Stellen Sie vor der Beschaffung sicher, dass die Einhaltung relevanter Normen und die Eignung für Ihre Umgebung verifiziert werden.

Funktionsprinzip

Feldgeräte (z. B. Endschalter, Temperatursensoren) senden elektrische Signale an die Klemmen des Eingabemoduls. Die interne Schaltung des Moduls bereitet das Signal auf – oft durch Isolierung zum Schutz der SPS vor Spannungsspitzen, durch Umwandlung analoger Signale in digitale mittels ADC oder durch Entprellen digitaler Kontakte. Der verarbeitete digitale Zustand wird dann im Speicherpuffer des Moduls gespeichert, den die SPS-CPU während ihres Scans zyklisch liest, um das Eingangsabbild zu aktualisieren.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Eingangskanäle8–32 KanäleNumber of digital inputs per module
Eingangsspannungsbereich24 ±10% V DCType 1/2/3 compliantIEC 61131-2
Eingangsstrom pro Kanal7–15 mAAt rated voltageIEC 61131-2
Ansprechzeit0.1–10 msProgrammable filter
Isolationsspannung1500 V ACChannel-to-channel and channel-to-backplaneIEC 61131-2
Betriebstemperatur-40–85 °CExtended temperature rangeIEC 60068-2
Lagertemperatur-40–85 °CNon-operatingIEC 60068-2
Relative Luftfeuchtigkeit5–95 %Non-condensingIEC 60068-2-78
SchutzartIP20For cabinet installationIEC 60529
Leistungsaufnahme1.5–3.5 WTypical, depending on channels
Abmessungen (B x H x T)45 x 100 x 75 mmCompact housing
Gewicht150–250 gDepends on channel count
MTBF1000000 StundenAt 40°C ambientIEC 61709

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Leiterplatte (PCB) Elektronische Bauteile (ICs, Widerstände, Kondensatoren) Kunststoff-/Verbundgehäuse Kupfersteckverbinder

Komponenten / BOM

Components / BOM
  • Klemmenblock
    Bietet Schraubklemmen oder Steckverbinder zur Verdrahtung von Feldgerätesignalen am Modul
    Material: Kunststoff mit Metallkontakten
  • Optokoppler/Isolator
    Elektrisch isoliert die feldseitige Schaltung von der internen Logik der SPS, um Schäden durch Überspannungen oder Störungen zu verhindern
    Material: Halbleiter (LED und Fototransistor/Fotodiode in einem Gehäuse)
  • Signalaufbereitungsschaltung
    Filtert, verstärkt oder wandelt eingehende Signale um (z.B. Analog-Digital-Wandlung, Entprellung)
    Material: Leiterplatte mit integrierten Schaltkreisen und passiven Bauelementen
  • Statusanzeigen (LEDs)
    Visuelle LEDs zur Anzeige des Stromversorgungsstatus und des EIN/AUS-Zustands jedes Eingangskanals
    Material: Kunststofflinse, Halbleiter-LEDs
  • Rückwandverbinder
    Verbinder für die Kommunikation und Stromversorgung vom CPU/Rack zwischen Modul und PLC-Rückwand
    Material: Gehäuse aus Kunststoff mit vergoldeten Kupferkontakten
  • Speicherpuffer
    Hält die konditionierten Eingangszustände zwischen den Scans, die die CPU tatsächlich liest.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM (Human Body Model) → Gate-Oxid-Durchbruch in Eingangsschutz-MOSFETs, der einen permanenten Kurzschluss erzeugt → Integrierte TVS-Dioden mit 5 ns Ansprechzeit und 600W Spitzenimpulsleistung.
Galvanische Korrosion durch Chloridionenkontamination (Cl⁻ > 100 ppm) bei 85% relativer Luftfeuchtigkeit → Kupferbahnwiderstand erhöht sich von 0,0175 Ω·mm²/m auf > 0,5 Ω·mm²/m über 1000 Stunden → Konformale Beschichtung mit 25 μm Parylen-C-Schicht (Wasserdampfdurchlässigkeit < 0,5 g·mm/m²·Tag).

Technische Bewertung

Betriebsbereich
Betriebsbereich
24V DC ±10% (21,6-26,4V), 0-10V analoger Eingang, -10°C bis 60°C Umgebungstemperatur.
Belastungs- und Ausfallgrenzen
Eingangsspannung > 30V DC verursacht dielektrischen Durchschlag, < 18V DC verursacht unzureichende Transistorsättigung, Umgebungstemperatur > 70°C löst thermische Abschaltung aus.
Dielektrischer Durchschlag bei 30V überschreitet die dielektrische Festigkeit des Isolationsmaterials (15 kV/mm für Polyimid), thermische Ausdehnungsdifferenz zwischen Siliziumchips (CTE 2,6 ppm/°C) und FR4-Leiterplattensubstrat (CTE 14 ppm/°C) verursacht Lötstellenermüdung bei ΔT > 50°C.
Fertigungskontext
Eingabemodul wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

SPS-Eingabemodul digitales Eingabemodul IEC 61131-2 Eingangskanäle Isolationsspannung

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

PLC-Steuerungssystem
Integrationsdetails ansehen
PLC-Controller
Integrationsdetails ansehen
Automatischer Test-Handler
Integrationsdetails ansehen
Halbleiter-Testhandler
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebstemperatur:-20°C bis +70°C
input current:≤10mA pro Kanal
response time:≤1ms
voltage range:24V DC ±10%
isolation voltage:500V AC
Montage- und Anwendungskompatibilität
TrockenkontaktschalterNäherungssensoren (PNP/NPN)Lichtschranken
Nicht geeignet: Hochspannungs-Umgebungen (>50V AC)
Auslegungsdaten
  • Anzahl der benötigten Eingangskanäle
  • Eingangssignaltyp (Quellen-/Senkenschaltung)
  • Erforderlicher Isolationsgrad

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Lagerermüdungsbruch
Ursache: Zyklische Belastung über die Materialermüdungsgrenze hinaus aufgrund von Fehlausrichtung, Unwucht oder unzureichender Schmierung, die zur Ausbreitung von Unterflächenrissen führt.
Elektrischer Isolationsdurchschlag
Ursache: Thermische Degradation durch Überhitzung, Feuchtigkeitseintritt oder Spannungsspitzen, die die dielektrische Festigkeit der Wicklungsisolation beeinträchtigen.
Wartungsindikatoren
  • Hochfrequente Schwingungsmuster (>4x Betriebsdrehzahl), die auf Lagerfehler oder mechanische Lockerheit hinweisen.
  • Ungewöhnliche hörbare Lichtbogen- oder Koronaentladungsgeräusche von elektrischen Komponenten.
Technische Hinweise
  • Implementierung einer zustandsbasierten Schmierung mit ultraschallgeführter Applikation, um eine optimale Schichtdicke ohne Überfettung sicherzustellen.
  • Installation thermografischer Überwachungspunkte an Lagergehäusen und elektrischen Anschlüssen mit automatisierten Alarmgrenzwerten.

Konformität und Fertigungsnormen

Referenznormen
ANSI/ASME B46.1-2019 - OberflächenbeschaffenheitDIN 8580:2003-09 - Fertigungsverfahren
Fertigungsgenauigkeit
  • Bohrung: +/-0,02mm
  • Ebenheit: 0,1mm
Qualitätsprüfung
  • Eindringprüfung
  • Spektralanalyse

Hersteller von Eingabemodul

2 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

EDATEC
· CN
Fertigt außerdem: Temperature Input Module、Digital Output Module、Digital Input Module und 8 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “EtherCAT Digital Input Modules”
Quellseite ansehen ↗ edatec.cn · geprüft am 2026-09-02
Profil ansehen Anfrage senden
Sichuan Odot Automation System Co., Ltd.
· CN
Fertigt außerdem: Protocol Gateway/Converter、Industrial Switch、Digital Output Module und 8 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Digital Input Module”
Quellseite ansehen ↗ odotautomation.com · geprüft am 2026-08-22
Profil ansehen Anfrage senden

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezielles Fahrzeug oder Anhänger montierte Maschine, die flüssigen Asphalt (Bitumen) gleichmäßig auf Straßenoberflächen während des Straßenbaus und der Instandhaltung sprüht.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Eingangsspannungsbereich eines SPS-Eingabemoduls?

Laut den Referenzdaten beträgt der Eingangsspannungsbereich 24 V DC ±10 %, konform mit Typ 1/2/3 gemäß IEC 61131-2. Bestätigen Sie jedoch immer den genauen Bereich für Ihr spezifisches Modell mit dem Hersteller.

Wie viele Eingangskanäle kann ein SPS-Eingabemodul haben?

Die Referenzdaten zeigen einen Bereich von 8 bis 32 digitalen Eingangskanälen pro Modul. Die genaue Anzahl hängt vom spezifischen Modell und der Konfiguration ab.

Wie hoch ist die Isolationsspannung eines SPS-Eingabemoduls?

Die Isolationsspannung ist mit 1500 V AC zwischen Kanälen und zwischen Kanal und Backplane gemäß IEC 61131-2 bewertet. Dies schützt die SPS vor Spannungsspitzen.

Was ist der Betriebstemperaturbereich eines SPS-Eingabemoduls?

Die Referenzdaten listen einen Betriebstemperaturbereich von -40 bis 85 °C gemäß IEC 60068-2 auf. Die Lagertemperatur ist gleich. Verifizieren Sie mit dem Hersteller für Ihr spezifisches Modul.
