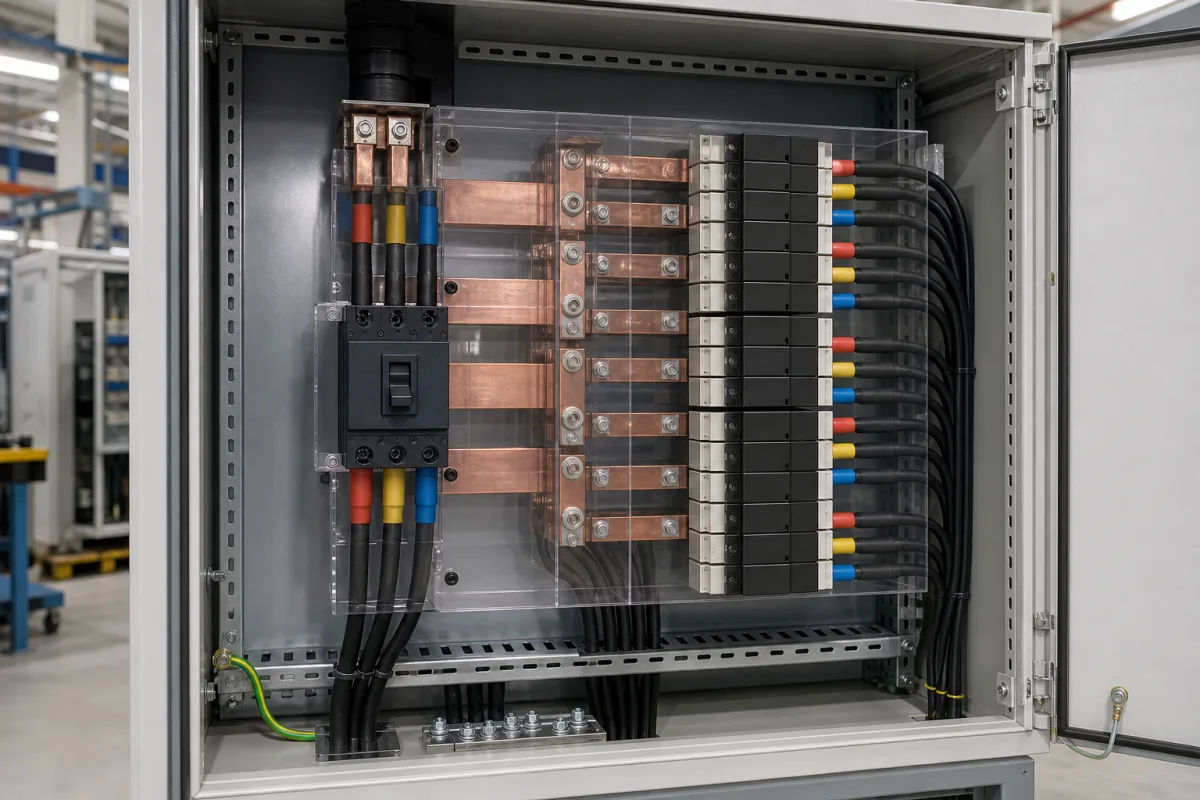

Stromverteilereinheit (PDU)

Die Stromverteilereinheit (PDU) ist eine Komponente in der Elektrogeräteherstellung, die speziell für die Integration in zentrale Schaltschränke entwickelt wurde. Ihre Hauptfunktion besteht darin, eingehende elektrische Energie von einer einzigen Quelle zu empfangen und sicher auf mehrere Ausgangsstromkreise zu verteilen, die angeschlossene Geräte, Einrichtungen und Subsysteme versorgen. Die PDU gewährleistet ein ordnungsgemäßes Energiemanagement, Schutzschaltungen und Lastverteilung für den internen Betrieb des Schaltschranks. Sie ist typischerweise auf einem Stahlmontagerahmen montiert und in einem thermoplastischen Gehäuse untergebracht, wobei Kupfersammelschienen für die interne Stromverteilung verwendet werden. Die Einheit ist in verschiedenen Konfigurationen erhältlich, wobei die Anzahl der Ausgänge je nach Schaltschranklayout zwischen 4 und 48 variiert. Der Nennstrom pro Ausgangskreis liegt zwischen 16 und 125 A, und die Nennspannung beträgt 230/400 V AC für Dreiphasensysteme bei 50/60 Hz. Die Kurzschlussfestigkeit beträgt 10 bis 50 kA für 1 Sekunde, und die Isolationsspannung beträgt 690 V AC. Der Betriebstemperaturbereich liegt zwischen -25°C und 55°C, mit Derating über 40°C, und die Luftfeuchtigkeitstoleranz beträgt 5% bis 95% ohne Kondensation. Die IP-Schutzart variiert von IP20 bis IP54, wobei höhere Schutzarten für staubige oder feuchte Umgebungen geeignet sind. Der Verschmutzungsgrad beträgt 3 für industrielle Umgebungen. Die Abmessungen sind anpassbar und reichen von 200 bis 800 mm Breite, 300 bis 1200 mm Höhe und 100 bis 300 mm Tiefe, mit einem Gewicht zwischen 5 und 50 kg je nach Konfiguration. Das Material ist kaltgewalzter Stahl (SPCC) mit Pulverbeschichtung gemäß GB/T 11253. Die PDU bezieht sich auf IEC 61439 für Niederspannungs-Schaltgerätekombinationen, IEC 60529 für Schutzarten, IEC 60068-2-78 für feuchte Wärme und IEC 60664-1 für Isolationskoordination. Diese Normen dienen als Beschaffungsreferenz; die tatsächliche Konformität muss mit dem Hersteller verifiziert werden. Für spezifische Modelle bestätigen Sie bitte immer die Nennwerte, Abmessungen und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Die PDU empfängt AC- oder DC-Eingangsleistung über einen Hauptschutzschalter oder Trennschalter. Interne Kupfersammelschienen oder Leiter leiten diese Leistung an mehrere einzelne Ausgangsstromkreise weiter, die jeweils typischerweise durch einen Schutzschalter oder eine Sicherung geschützt sind. Die Einheit kann Überwachungsfunktionen für Spannung, Strom und Leistungsaufnahme umfassen. Die Verteilung stellt sicher, dass jeder Ausgangskreis die entsprechende Spannung und den entsprechenden Strom erhält, während Überlastungen und Kurzschlüsse isoliert werden, um Schäden am gesamten System zu verhindern. Die PDU erleichtert auch die Lastverteilung, indem sie eine gleichmäßige Verteilung der Leistung über die Phasen ermöglicht. Das Gehäuse bietet Schutz vor Umwelteinflüssen, und der Montagerahmen ermöglicht eine sichere Installation im Schaltschrank.
