Technische Definition

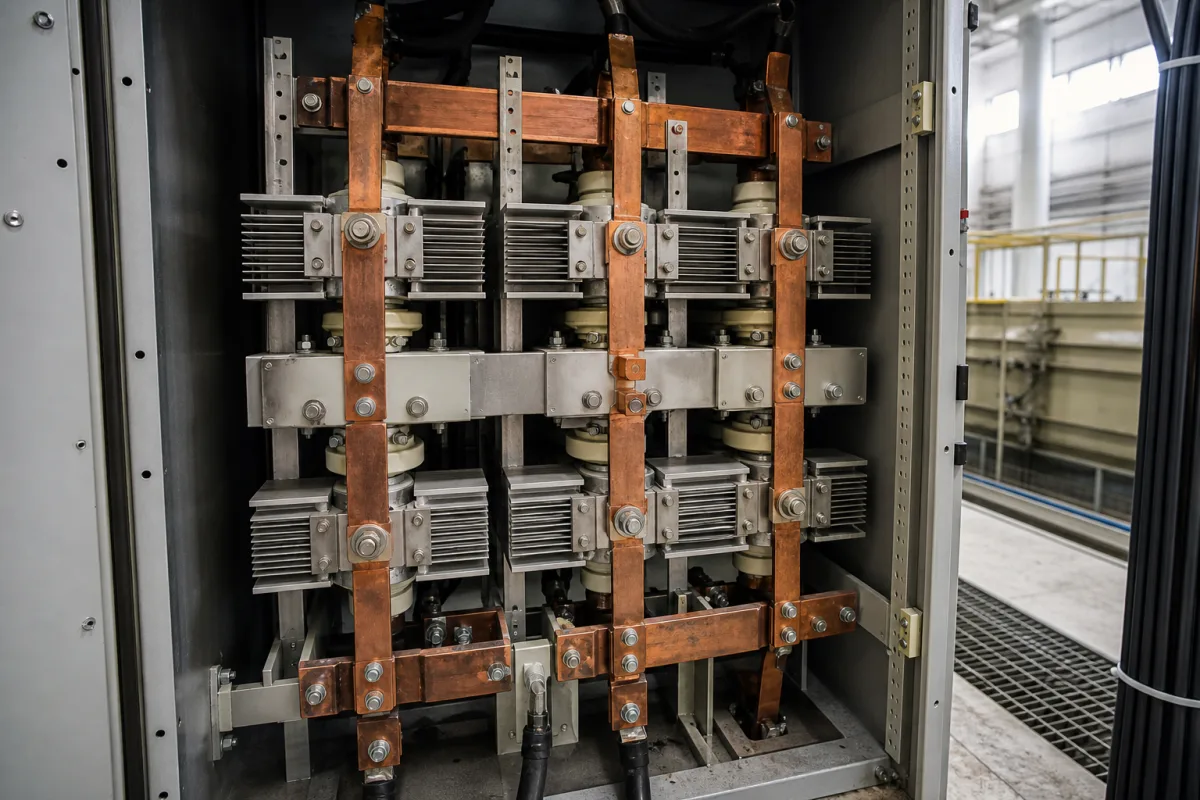

Ein Gleichrichterstapel oder eine Gleichrichterbrücke ist eine kritische Komponente in Gleichrichter-Netzteilen, die aus mehreren Dioden besteht, die in einer bestimmten Anordnung (typischerweise Vollbrücke) konfiguriert sind, um eingehende Wechselspannung effizient in Gleichspannung umzuwandeln. Es dient als Kern-Gleichrichterelement, das es dem Netzteil ermöglicht, eine stabile Gleichspannungsausgabe für verschiedene industrielle Anwendungen bereitzustellen. Der Stapel besteht aus Silizium-Halbleiterdioden, die auf Kupferanschlüssen und einem Aluminiumkühlkörper montiert sind. Zu den wichtigsten Parametern gehören Nennausgangsstrom (10–500 A), Spitzensperrspannung (100–1600 V), Durchlassspannung (0,8–1,5 V), Betriebstemperaturbereich (-40 bis 85 °C), Lagertemperaturbereich (-55 bis 125 °C), Dielektrische Festigkeit (2500 V AC für 1 Minute), Isolationswiderstand (≥100 MΩ bei 500 V DC), Betriebsfrequenz (50–60 Hz), Stoßstromfähigkeit (100–1000 A für 10 ms), Montageart (Chassis oder PCB), Gewicht (0,5–5 kg) und Schutzart (IP20–IP54). Diese Werte sind Referenzbereiche, die für das spezifische Modell und die Anwendung bestätigt werden müssen. Der Gleichrichterstapel wird in industriellen Netzteilen, Motorantrieben und Batterieladegeräten verwendet. Die Auswahl basiert auf dem erforderlichen Gleichstromausgang, der Eingangswechselspannung und den Umgebungsbedingungen. Zu den Verifizierungsfragen gehören die Überprüfung des Nennstroms und der Spannung gegen die Anwendung, die Bestätigung der Derating über 40 °C und die Sicherstellung, dass die dielektrische Festigkeit und der Isolationswiderstand die Sicherheitsanforderungen erfüllen. Wartungssignale umfassen erhöhte Durchlassspannung, Überhitzung oder sichtbare Schäden an Dioden oder Anschlüssen. Fehlergrenzen umfassen das Überschreiten der Spitzensperrspannung oder des Stoßstroms, was zu einem Diodendurchbruch führen kann. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Gleichrichterstapel/die Brücke nutzt Halbleiterdioden in Brückenkonfiguration, um den Stromfluss nur in eine Richtung zu ermöglichen. Während der positiven Halbwelle des Wechselstromeingangs leiten zwei Dioden und leiten Strom zum positiven Gleichstromausgang. Während der negativen Halbwelle leiten die anderen beiden Dioden und halten den Stromfluss in derselben Richtung durch die Last aufrecht, was zu pulsierendem Gleichstrom führt, der dann gefiltert wird.
