Relais-/Schütz-Treiberschaltung

Auf Basis strukturierter CNFX-Herstellerprofile wird Relais-/Schütz-Treiberschaltung im Bereich Elektrogeräteherstellung anhand von Versorgungsspannung bis Ausgangsstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Relais-/Schütz-Treiberschaltung wird durch die Baugruppe aus Leistungstransistor/MOSFET und Freilaufdiode beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schaltung, die das Schalten von Relais oder Schützen durch Bereitstellung geeigneter Spannungs- und Stromsignale steuert.

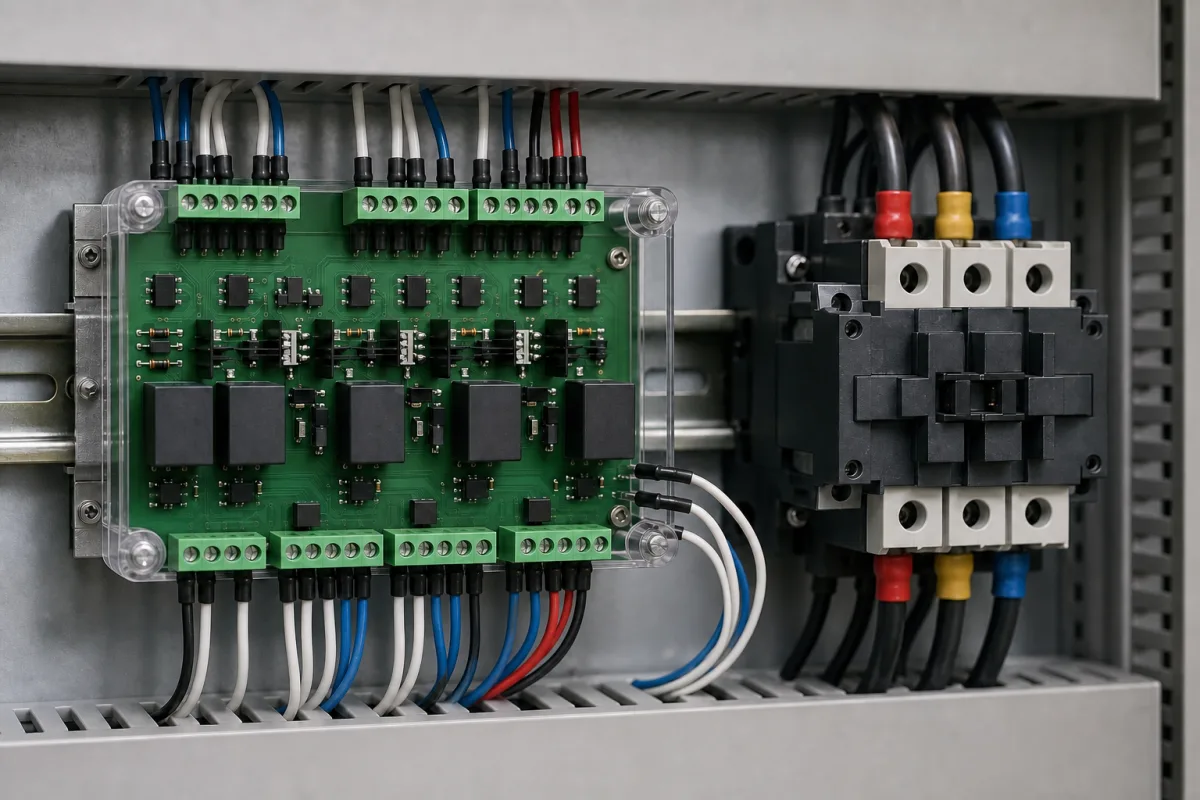

Relais-/Schütz-Treiberschaltung in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Relais-/Schütz-Treiberschaltung ist eine spezialisierte elektronische Komponente, die in intelligenten Steuerungen verwendet wird, um eine Schnittstelle zwischen Steuersignalen mit niedriger Leistung und Relais oder Schützen mit hoher Leistung zu bilden. Sie verstärkt Steuersignale von Mikrocontrollern oder SPSen, um elektromagnetische Spulen anzusteuern und so ein sicheres und zuverlässiges Schalten elektrischer Lasten in industriellen Automatisierungssystemen zu ermöglichen. Die Schaltung ist für eine Versorgungsspannung von 24 V DC ±10 % ausgelegt und liefert einen Ausgangsstrom von 0,5 bis 2 A pro Kanal, geeignet zum Erregen typischer Relais- und Schützspulen. Sie akzeptiert Logikpegel-Eingangssteuerspannungen von 5 bis 24 V DC und ist dadurch mit einer breiten Palette von Steuerungssystemen kompatibel. Die Schaltfrequenz reicht von 0 bis 100 Hz und deckt die meisten industriellen Schaltanwendungen ab. Die Schaltung umfasst Schutzfunktionen wie Freilaufdioden, Strombegrenzung und Isolierung, um Schäden an der Steuerschaltung zu verhindern. Sie arbeitet in einem Umgebungstemperaturbereich von -40 bis 85 °C und kann bei Temperaturen von -55 bis 125 °C gelagert werden. Das Gehäuse bietet eine Schutzart von IP54 bis IP65 gemäß IEC 60529. Die Isolationsspannung zwischen Eingang und Ausgang beträgt 1500 V AC gemäß IEC 60947-1. Die Ansprechzeit (Einschaltverzögerung) beträgt ≤10 ms, und die Verlustleistung bei Volllast beträgt ≤2 W. Die PCB-Abmessungen betragen 50×40×20 mm, und das Gewicht der Platine beträgt ≤50 g. Diese Komponente wird typischerweise auf einer Leiterplatte montiert und enthält Halbleiter (Transistoren oder MOSFETs), Kupferbahnen und Schutzbauteile wie Dioden und Widerstände. Für spezifische Anwendungen ist es unerlässlich, modellspezifische Parameter und die Einhaltung relevanter Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Schaltung empfängt Steuersignale mit niedriger Spannung vom Prozessor der Steuerung. Sie verwendet Transistoren oder MOSFETs, um diese Signale zu verstärken und ausreichend Strom zum Erregen der Relais- oder Schützspule bereitzustellen. Schutzfunktionen umfassen Freilaufdioden zur Unterdrückung von Spannungsspitzen, Strombegrenzung zur Verhinderung von Überstrom und Isolierung zum Schutz der Steuerschaltung. Die Schaltung gewährleistet zuverlässiges Schalten durch Aufrechterhaltung geeigneter Spannungs- und Strompegel.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Versorgungsspannung24 ±10% V DCOperating range for coil drive
Ausgangsstrom0.5–2 AContinuous current per channel
Schaltfrequenz0–100 HzMaximum switching rate
Eingangssteuerspannung5–24 V DCLogic level input
Betriebstemperatur-40–85 °CAmbient temperature range
Lagertemperatur-55–125 °CNon-operating storage
SchutzartIP54–IP65For enclosureIEC 60529
Isolationsspannung1500 V ACInput to outputIEC 60947-1
Ansprechzeit≤10 msTurn-on delay
Leistungsaufnahme≤2 WAt full load
Abmessungen50×40×20 mmPCB footprint
Gewicht≤50 gBoard only

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Leiterplatte (PCB) Halbleiter (Transistoren/MOSFETs) Kupferleiterbahnen Schutzkomponenten (Dioden, Widerstände)

Komponenten / BOM

Components / BOM
  • Leistungstransistor/MOSFET
    Verstärkt Steuersignale zum Ansteuern von Relais-/Schützspulen
    Material: Halbleiter
  • Freilaufdiode
    Schützt die Schaltung vor Spannungsspitzen bei der Abschaltung von Spulen
    Material: Halbleitermaterial
  • Strombegrenzungswiderstand
    Begrenzt den Strom zur Relais-/Schützspule
    Material: Kohleschicht-/Metallschicht
  • Optokoppler/Isolator
    Bietet elektrische Isolation zwischen Steuer- und Leistungsschaltkreisen
    Material: Halbleiter

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Induktive Rückspannungsspitze von 200-400 V beim Abschalten der Relaisspule MOSFET-Gateoxid-Durchschlag bei 20 V Schwellenspannung, verursacht dauerhaften Kurzschluss Freilaufdiode 1N4007 (1000 V Sperrspitzenspannung) parallel zur Spule, Löschglied mit 100 Ω + 0,1 μF RC-Netzwerk
Anhaltender Spulenstrom über 500 mA aufgrund festgeklemmten Relaisankers Thermische Abschaltung des Treibertransistors bei 150°C Sperrschichttemperatur, Schaltungsausfall Strombegrenzung mit 1 Ω Messwiderstand und Komparator-Abschaltung bei 550 mA, thermische Derating auf 80 % des Nennstroms

Technische Bewertung

Betriebsbereich
Betriebsbereich
5-24 VDC Steuerspannung, 10-500 mA Spulenstrom, -40°C bis +85°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Steuerspannung <4,5 VDC verursacht unzureichendes Magnetfeld, >28 VDC verursacht Isolationsdurchschlag; Spulenstrom >550 mA verursacht thermisches Durchgehen; Umgebungstemperatur >90°C verursacht Halbleiter-Sperrschichtausfall
Elektromagnetische Sättigung bei niedriger Spannung verhindert Relaisschluss; Dielektrischer Durchschlag bei hoher Spannung; Joulesche Wärme (P=I²R) übersteigt thermische Dissipationskapazität; Thermisches Durchgehen von Halbleitern bei 175°C Sperrschichttemperatur
Fertigungskontext
Relais-/Schütz-Treiberschaltung wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

contactor driver circuit

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
current:Bis zu 10A Dauerausgangsstrom, 20A Einschalt-/Spitzenstrombelastbarkeit
voltage:3V bis 48V DC Eingangsspannungsbereich, 5V bis 240V AC/DC Ausgangsschaltvermögen
isolation:Mindestens 2500Vrms galvanische Trennung zwischen Steuer- und Lastkreisen
Betriebstemperatur:-40°C bis +85°C (Betrieb), -55°C bis +125°C (Lagerung)
Montage- und Anwendungskompatibilität
Industrielle Steuerschränke (NEMA 1/12 Gehäuse)Motorensteuerzentralen mit geeigneter EMV-AbschirmungAutomatisierte Maschinen mit sauberen Stromversorgungen
Nicht geeignet: Hochvibrationsumgebungen ohne mechanische Befestigung (z.B. schwere Maschinenaufbauten ohne Stoßdämpfung)
Auslegungsdaten
  • Laststrombelastbarkeit (Dauer- und Einschaltstrom)
  • Steuerspannungskompatibilität (Eingangssignalpegel)
  • Schaltfrequenzanforderungen (Hz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontaktverschweißung
Ursache: Übermäßiger Einschaltstrom oder häufiges Schalten unter Last verursacht Lichtbögen und Materialübertragung zwischen den Kontakten, was zu dauerhaftem Festkleben führt.
Spulenausfall
Ursache: Überspannung, Spannungsspitzen oder thermische Degradation durch dauerhafte Erregung führen zu Isolationsdurchschlag oder Unterbrechung in der Spulenwicklung.
Wartungsindikatoren
  • Hörbares Brummen oder Rattern des Relais/Schützes während des Betriebs
  • Sichtbare Lichtbögen, Verfärbungen oder Verbrennungen an Kontakten oder Anschlüssen während des Schaltvorgangs
Technische Hinweise
  • Einbau von Löschgliedern oder Überspannungsableitern parallel zur Spule und zu den Kontakten zum Schutz vor Spannungstransienten und zur Reduzierung von Lichtbögen
  • Regelmäßige Kontaktinspektion und -reinigung durchführen sowie für korrekten Kontaktdruck und -ausrichtung sorgen, um ungleichmäßigen Verschleiß und Überhitzung zu verhindern

Konformität und Fertigungsnormen

Referenznormen
IEC 60947-5-1 Niederspannungsschaltgeräte - Teil 5-1: Steuergeräte und Schaltelemente - Elektromechanische SteuergeräteEN 55032:2015 Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen an die Emission
Fertigungsgenauigkeit
  • Kontaktwiderstand: +/- 10 % des Nennwerts
  • Isolationswiderstand: >100 MΩ bei 500 V Gleichspannung
Qualitätsprüfung
  • Kontaktprelltest (Messung mit Oszilloskop)
  • Spannungsfestigkeitsprüfung (Hochspannungstest)

Hersteller von Relais-/Schütz-Treiberschaltung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

AC-DC-Wandler

Ein elektronisches Gerät, das Wechselstrom (AC) in Gleichstrom (DC) umwandelt.

Spezifikationen ansehen ->
Aktives Filter

Ein aktives Filter (APF) ist ein leistungselektronisches Gerät, das Oberschwingungen, Blindleistung und Lastunsymmetrien in elektrischen Verteilnetzen dynamisch kompensiert.

Spezifikationen ansehen ->
Automatisiertes Geschirrspüler-Produktionsliniensystem

Integriertes Fertigungssystem für die Massenproduktion von Geschirrspülern mit automatisierter Montage und Prüfung.

Spezifikationen ansehen ->
Automatisiertes Elektromotor-Montage- und Prüfsystem

Integrierte Produktionslinie für die automatisierte Montage und Qualitätsprüfung von Elektromotoren.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die typische Versorgungsspannung dieser Treiberschaltung?

Die Versorgungsspannung beträgt 24 V DC ±10 %. Überprüfen Sie immer die genaue Anforderung für Ihr spezifisches Modell.

Welchen Ausgangsstrom kann diese Schaltung liefern?

Sie liefert 0,5 bis 2 A pro Kanal. Bestätigen Sie den erforderlichen Strom für Ihre Relais- oder Schützspule.

Enthält die Schaltung Schutzfunktionen?

Ja, sie enthält Freilaufdioden, Strombegrenzung und Isolierung zum Schutz der Steuerschaltung.

Wie hoch ist die Isolationsspannung?

Die Isolationsspannung beträgt 1500 V AC gemäß IEC 60947-1. Verifizieren Sie die Konformität mit Ihren Anforderungen.
