Aluminium-CNC-Bearbeitungszelle

Auf Basis strukturierter CNFX-Herstellerprofile wird Aluminium-CNC-Bearbeitungszelle im Bereich Herstellung von Metallwaren anhand von Maximale Werkstückgröße bis Anzahl der Stationen eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Aluminium-CNC-Bearbeitungszelle wird durch die Baugruppe aus CNC-Fräsmodul und CNC-Drehmodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die Aluminium-CNC-Bearbeitungszelle ist ein modulares Produktionssystem, das mehrere CNC-Maschinen, Materialhandhabung und Automatisierung für die Herstellung von Aluminiumteilen integriert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

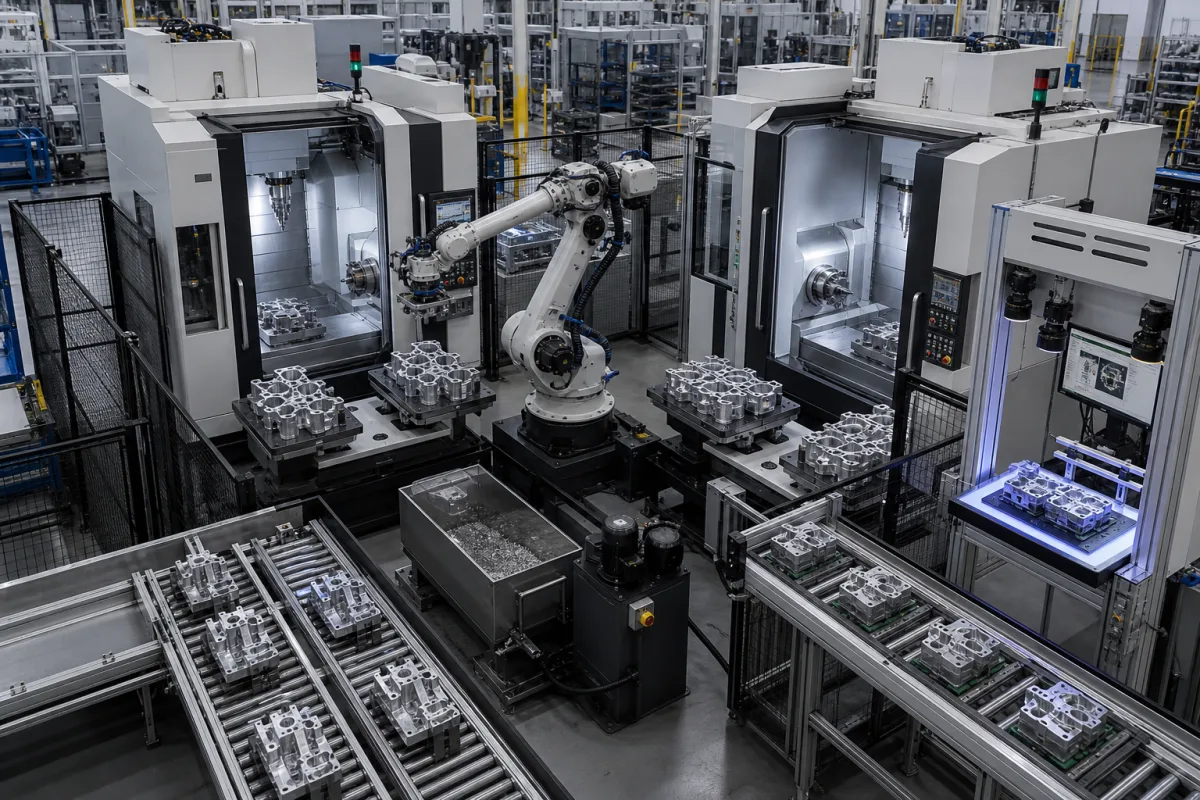

Aluminium-CNC-Bearbeitungszelle in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Aluminium-CNC-Bearbeitungszelle ist ein modulares Produktionssystem, das mehrere CNC-Maschinen, Materialhandhabung und Automatisierung für die Herstellung von Aluminiumteilen integriert. Das System koordiniert Fräs-, Dreh- und Bohroperationen durch automatisierten Werkstücktransfer und zentrale Steuerung. Es ermöglicht einen kontinuierlichen Produktionsfluss mit minimalem manuellen Eingriff bei gleichzeitiger Einhaltung von Präzisionstoleranzen. Diese integrierte Lösung optimiert die Nutzung der Stellfläche und die Produktionseffizienz für die Herstellung von Aluminiumkomponenten.

Die Zelle umfasst typischerweise 4 bis 8 Bearbeitungsstationen, die jeweils spezifische Operationen ausführen können. Die maximale Werkstückgröße beträgt 800×800×400 mm. Das Steuerungssystem basiert auf Siemens 840D und bietet eine zentrale Koordination aller Operationen. Die Spindeldrehzahl reicht von 12.000 bis 24.000 U/min, geeignet für die Hochgeschwindigkeitsbearbeitung von Aluminium. Die Positioniergenauigkeit beträgt ±0,005 mm pro Achse, die Wiederholgenauigkeit ±0,003 mm pro Achse, jeweils nach ISO 230-2. Die Eilganggeschwindigkeit beträgt 30–60 m/min auf X/Y/Z-Achsen. Das System benötigt eine Stromversorgung von 380 kW ±10% nach IEC 60038. Der Betriebstemperaturbereich liegt bei 5–40 °C, die Luftfeuchtigkeit bei 20–80% relative Feuchte (nicht kondensierend), nach IEC 60721-3-3. Die Schutzart ist IP54–IP65 für den Schaltschrank, nach IEC 60529. Das Maschinengewicht beträgt 8.000–12.000 kg je nach Konfiguration, die Stellfläche ca. 3500×2500×2800 mm.

Zu den verwendeten Materialien gehören Aluminiumlegierung für Strukturkomponenten, Stahl für den Rahmen, Industriekunststoffe für Abdeckungen und Führungen sowie Kupferdraht für elektrische Systeme. Das System ist für kontinuierliche Produktion mit minimalem manuellen Eingriff ausgelegt, erfordert jedoch ordnungsgemäße Einrichtung, Programmierung und Wartung. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Automatisierte Materialhandhabung transferiert Aluminiumwerkstücke zwischen CNC-Maschinen für sequentielle Fräs-, Dreh- und Bohroperationen unter Koordination durch ein zentrales Steuerungssystem. Das System verwendet einen Roboter- oder Portal-Lader, um Teile von einer Station zur nächsten zu bewegen und so präzise Positionierung und Timing sicherzustellen. Die Siemens-840D-Steuerung verwaltet den gesamten Prozess und synchronisiert Maschinenoperationen und Materialfluss. Dies ermöglicht unbeaufsichtigte Produktionsläufe, reduziert Arbeitskosten und erhöht den Durchsatz. Das System ist darauf ausgelegt, enge Toleranzen und hohe Oberflächenqualität einzuhalten, typisch für Aluminiumkomponenten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Maximale Werkstückgröße800×800×400 mmGrößte bearbeitbare Abmessung
Anzahl der Stationen4–8 StückVerarbeitungsstationen im System
Steuerungssystem TypSiemens 840DAutomations-Controller-Marke/-Typ
Leistungsbedarf380 ±10% kWGesamtsystemleistungsaufnahmeIEC 60038
Spindeldrehzahl12000–24000 rpmHigh speed for aluminum
Positioniergenauigkeit±0.005 mmPer axisISO 230-2
Wiederholgenauigkeit±0.003 mmPer axisISO 230-2
Eilganggeschwindigkeit30–60 m/minX/Y/Z axes
Betriebstemperatur5–40 °CAmbientIEC 60721-3-3
Luftfeuchtigkeitsbereich20–80 % RHNon-condensingIEC 60721-3-3
SchutzartIP54–IP65Control cabinet IP65IEC 60529
Maschinengewicht8000–12000 kgDepending on configuration
Stellfläche (L×B×H)3500×2500×2800 mmApproximate

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung Stahlkonstruktionsrahmen Industriekunststoffe Kupferleitungen

Komponenten / BOM

Components / BOM

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kühlschmiermittel-pH-Wert fällt unter 8,2 und verursacht Aluminiumkorrosion → Werkstückoberflächenkorrosion mit 50-200 μm tiefen Unebenheiten → Integrierte pH-Überwachung mit automatischer Injektion alkalischer Zusätze zur Aufrechterhaltung eines pH-Bereichs von 8,5-9,0
Spindellagervorspannungsverlust über 15 N·m vom spezifizierten Wert von 80 N·m → Radiale Rundlaufabweichung >5 μm bei 100 mm von der Spindelnase → Aktive Vorspannungsüberwachung mit piezoelektrischen Kraftaufnehmern und automatischem hydraulischem Kompensationssystem

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-3,0 m/s Vorschubgeschwindigkeit, 8000-24000 U/min Spindeldrehzahl, 0,1-1,0 MPa Kühlschmiermitteldruck
Belastungs- und Ausfallgrenzen
Spindelvibration über 2,5 mm/s RMS bei 12000 U/min, Schnitttemperatur über 350 °C an der Werkzeug-Werkstück-Schnittstelle, Spandicke über 0,15 mm/Zahn für Hartmetallwerkzeuge
Thermische Ausdehnungsdifferenz zwischen Aluminium-Werkstück (23,1×10⁻⁶/K) und Stahl-Vorrichtung (11,0×10⁻⁶/K) verursacht Maßungenauigkeiten, Aufbauschneidenbildung aufgrund des niedrigen Schmelzpunkts von Aluminium (660 °C) und der hohen Wärmeleitfähigkeit (237 W/(m·K))
Fertigungskontext
Aluminium-CNC-Bearbeitungszelle wird innerhalb von Herstellung von Metallwaren nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

aluminum CNC machining system aluminum machining cell CNC aluminum production system

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Aluminium-CNC-Bearbeitungszelle CNC-Bearbeitungssystem Aluminiumteilproduktion modulare Bearbeitungszelle Siemens 840D aluminum CNC machining system aluminum machining cell CNC aluminum production system

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärisch (kein Druckbehälter erforderlich)
Weitere Spezifikationen:Max. Teilegröße: 500x400x300 mm, Max. Spindeldrehzahl: 24.000 U/min, Max. Vorschubgeschwindigkeit: 30 m/min, Spandicke: 0,1-0,3 mm/Zahn
Betriebstemperatur:15-35 °C (Betriebsumgebung)
Montage- und Anwendungskompatibilität
Aluminiumlegierungen (6061, 7075, etc.)Kunststoffe (ABS, Nylon, Delrin)Weichmetalle (Messing, Kupfer)
Nicht geeignet: Vergütete Stähle (>45 HRC) oder abrasive Verbundwerkstoffe
Auslegungsdaten
  • Maximale Bauteilabmessungen (LxBxH)
  • Erforderliches Produktionsvolumen (Teile/Stunde)
  • Toleranzanforderungen (± mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschleiß und Bruch des Werkzeugs
Ursache: Die Hochgeschwindigkeitsbearbeitung von Aluminium erzeugt Wärme und Späne, die abrasiven Verschleiß an den Schneidwerkzeugen verursachen, was zu vorzeitigem Ausfall und potenziellem katastrophalem Bruch während des Betriebs führt.
Degradation der Spindellager
Ursache: Kontinuierlicher Hochdrehzahlbetrieb kombiniert mit Aluminiumspanverunreinigung in den Schmiersystemen führt zu Lagerausbröckelung, Überhitzung und schließlich zu Blockierung oder Vibrationsproblemen.
Wartungsindikatoren
  • Ungewöhnliche hochfrequente Pfeif- oder Schleifgeräusche von der Spindel während des Betriebs
  • Sichtbare Aluminiumablagerungen oder Verfärbungen am Spindelgehäuse, die auf Überhitzung hindeuten
Technische Hinweise
  • Implementierung vorausschauender Wartung durch Schwingungsanalyse und Thermografie, um Spindellagerprobleme vor einem katastrophalen Ausfall zu erkennen
  • Optimierung der Kühlschmiermittelfiltration und Spänemanagementsysteme, um die Rezirkulation von Aluminiumspänen zu verhindern, die den Verschleiß von Werkzeugen und Komponenten beschleunigt

Konformität und Fertigungsnormen

Referenznormen
DIN ISO 2768-1 (Allgemeintoleranzen für Längen- und Winkelmaße)DIN ISO 286-1 (Passungssystem für glatte zylindrische Teile)DIN EN 573-3 (Aluminium und Aluminiumlegierungen - Chemische Zusammensetzung und Form von Halbzeug)
Fertigungsgenauigkeit
  • Bohrung: +/-0,02 mm
  • Ebenheit: 0,1 mm
Qualitätsprüfung
  • Eindringprüfung
  • Spektralanalyse

Hersteller von Aluminium-CNC-Bearbeitungszelle

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aluminiumhülle

Die äußere Schutzhülle einer pharmazeutischen Flaschenversiegelung aus Aluminium.

Spezifikationen ansehen ->
Anodisierbecken-Modul

Ein modulares Becken für die elektrochemische Anodisierung von Aluminiumprofilen, mit Elektrolyt und Elektroden.

Spezifikationen ansehen ->
Assist-Gassystem

Ein Subsystem, das Hilfsgase in Laserschneidanwendungen liefert und steuert

Spezifikationen ansehen ->
Automatischer Profilzuführer

Automatische Zuführmechanik für Aluminiumprofile in integrierten Fertigungssystemen

Spezifikationen ansehen ->

Häufige Fragen

Was ist die maximale Werkstückgröße, die die Zelle verarbeiten kann?

Die maximale verarbeitbare Abmessung beträgt 800×800×400 mm. Dies ist ein Referenzwert; bestätigen Sie mit dem Hersteller für Ihr spezifisches Werkstück.

Welches Steuerungssystem verwendet die Zelle?

Das Steuerungssystem basiert auf Siemens 840D. Dies ist eine Standardkonfiguration; verifizieren Sie die genaue Version und Optionen mit dem Lieferanten.

Was sind die Positioniergenauigkeit und Wiederholgenauigkeit?

Die Positioniergenauigkeit beträgt ±0,005 mm pro Achse und die Wiederholgenauigkeit ±0,003 mm pro Achse, jeweils nach ISO 230-2. Diese Werte sind Referenzwerte und sollten für das tatsächliche Modell verifiziert werden.

Was sind die Umgebungsbetriebsbedingungen?

Die Zelle arbeitet bei Umgebungstemperaturen von 5–40 °C und Luftfeuchtigkeit von 20–80% relative Feuchte (nicht kondensierend), nach IEC 60721-3-3. Stellen Sie sicher, dass Ihre Einrichtung diese Bedingungen erfüllt.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
