Technische Definition

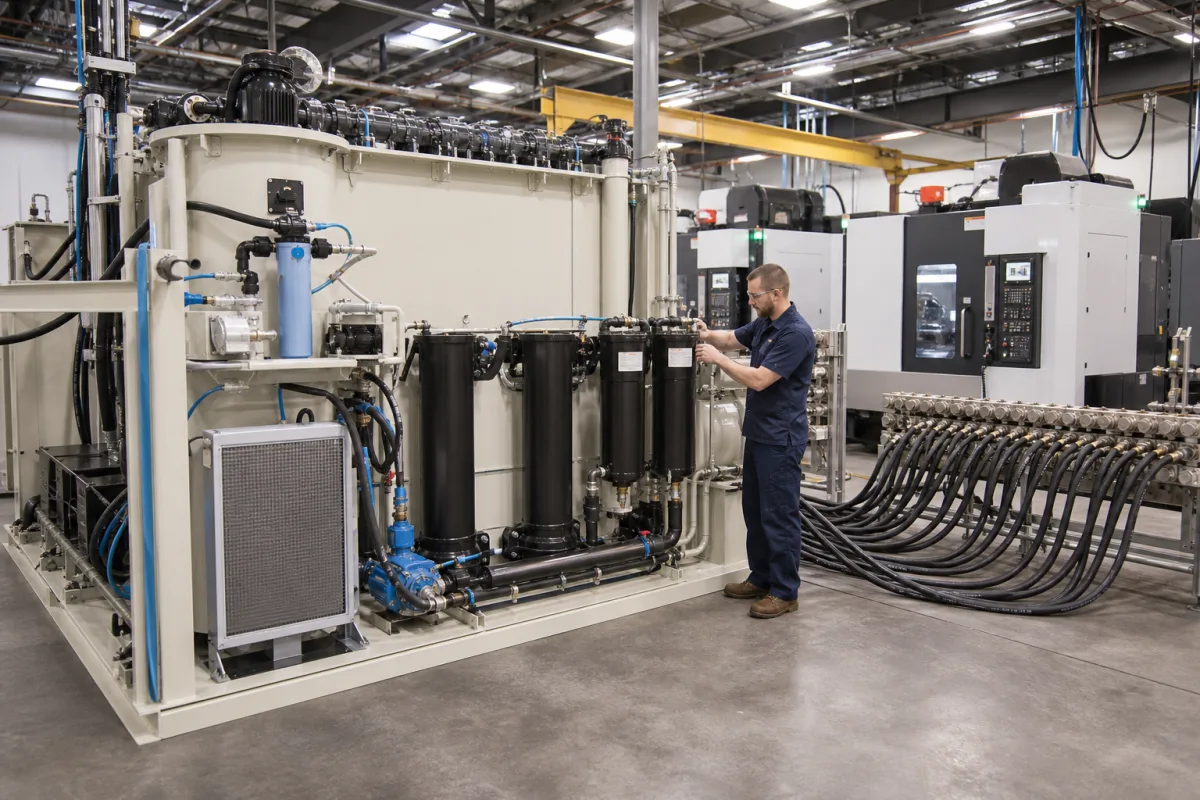

Das Kühlmittelmanagementsystem ist ein kritisches Teilsystem innerhalb einer Aluminium-CNC-Bearbeitungszelle, das für die kontinuierliche Verwaltung der Schneidflüssigkeit verantwortlich ist. Es zirkuliert Kühlmittel zu den Bearbeitungsschnittstellen, um die beim Aluminiumschneiden entstehende Wärme abzuführen, spült Metallspäne und Ablagerungen weg, um die Bearbeitungsgenauigkeit zu erhalten, filtert Verunreinigungen, um die Flüssigkeitsqualität zu bewahren, und umfasst häufig Temperaturkontroll- und Überwachungsfunktionen, um die Bearbeitungsleistung zu optimieren und sowohl Werkzeuge als auch Werkstücke zu schützen. Das System besteht typischerweise aus einem Behälter, einer Pumpe, einer Filtereinheit, Rohrleitungen und Düsen. Kühlmittel wird aus dem Behälter gepumpt, durch Filter geleitet, um Partikel (wie Aluminiumspäne) zu entfernen, und dann unter Druck an die Schnittstelle zwischen Schneidwerkzeug und Werkstück geliefert. Nach Gebrauch wird das verunreinigte Kühlmittel gesammelt, in den Behälter zurückgeführt und in einem geschlossenen Kreislauf erneut gefiltert. Fortschrittliche Systeme können Kühler zur präzisen Temperaturkontrolle, Trampölabscheider und automatische Konzentrationsüberwachung umfassen. Das System ist für die Integration in CNC-Bearbeitungszellen ausgelegt, mit Parametern wie Durchflussrate (20–100 L/min), Behälterkapazität (200–1000 L), Filterfeinheit (20–50 μm nach ISO 16889), Betriebsdruck (1,0–1,6 MPa), Kühlleistung (5–30 kW), Temperaturregelbereich (10–40°C), Temperaturstabilität (±1°C), Pumpenleistung (1,5–7,5 kW), Versorgungsspannung (380–480 V AC nach IEC 60038), Geräuschpegel (≤75 dB(A) nach ISO 3744), Schutzart (IP54–IP65 nach IEC 60529) und Gewicht (300–1500 kg). Die hinterlegten Materialien umfassen Edelstahl für Tanks und Rohrleitungen, Polypropylen oder HDPE für Tanks und Komponenten sowie synthetische Filtermedien. Diese Werte sind Referenzbereiche und müssen mit dem gesetzlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.
Funktionsprinzip
Das System arbeitet als geschlossener Kreislauf. Kühlmittel wird von einer Pumpe aus einem Behälter gezogen, durch eine Filtereinheit geleitet, um Partikel wie Aluminiumspäne zu entfernen, und dann über Rohrleitungen und Düsen unter Druck an die Schnittstelle zwischen Schneidwerkzeug und Werkstück geliefert. Nach Gebrauch wird das verunreinigte Kühlmittel gesammelt, in den Behälter zurückgeführt und erneut gefiltert. Fortschrittliche Systeme können Kühler zur Temperaturkontrolle, Trampölabscheider und automatische Konzentrationsüberwachung umfassen, um die Flüssigkeitsqualität und Leistung aufrechtzuerhalten.
