Schweißbrenner für Roboterschweißstationen | Spezifikationen & Verifizierung

Produktspezifikationen

Technische Details und Fertigungskontext für Schweißbrenner

Technische Definition

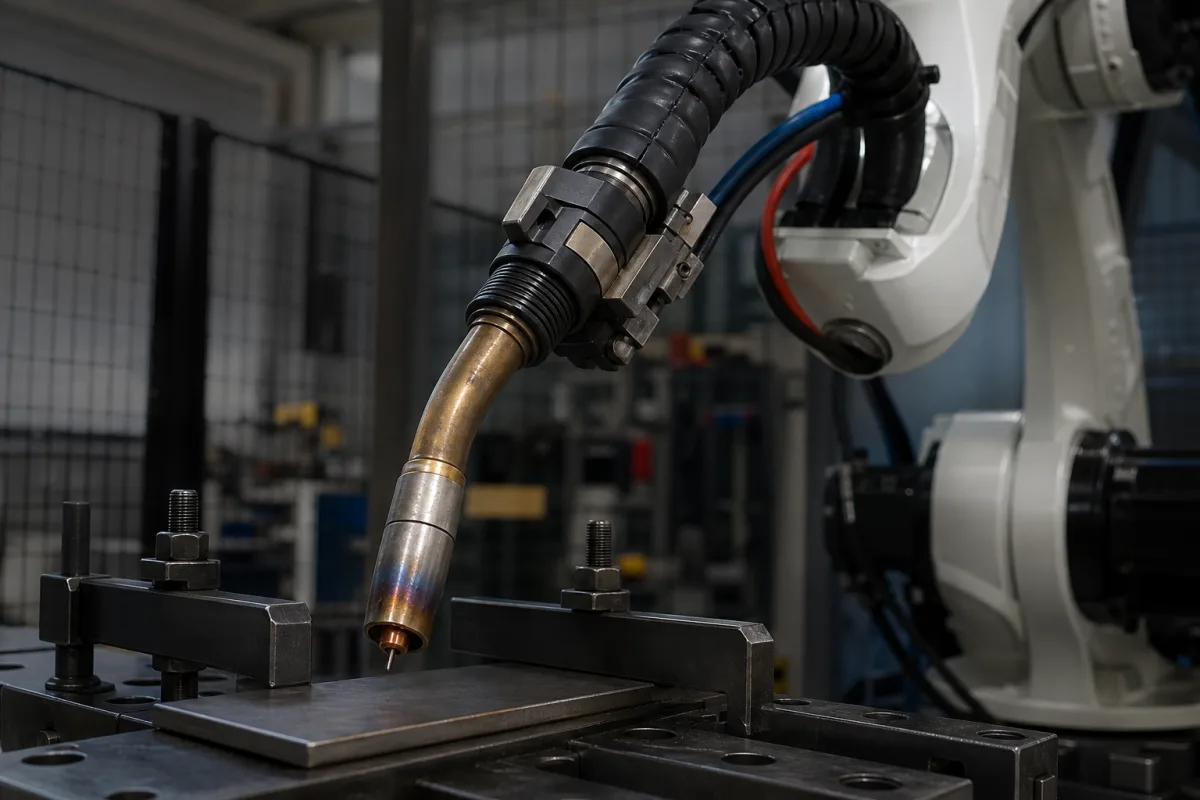

Der Schweißbrenner ist eine kritische Komponente einer Roboterschweißstation, die die Wärmequelle (typischerweise ein Lichtbogen oder eine Gasflamme) erzeugt und steuert, die zum Schmelzen und Verbinden von Metallwerkstücken verwendet wird. Er fördert präzise Zusatzwerkstoff und Schutzgas, um in automatisierten Fertigungsprozessen qualitativ hochwertige Schweißnähte zu erzeugen. Dieser Verzeichniseintrag umfasst Brenner für die Herstellung von Metallprodukten, mit typischen Nennströmen von 100–500 A (Dauerbetrieb bei Nennstrom) und Einschaltdauern von 35–60% bei 60% des Nennstroms gemäß IEC 60974-7. Die Kühlung kann Luft oder Wasser sein, wobei Wasserkühlung für Ströme über 400 A empfohlen wird. Der Schutzgasdurchfluss liegt typischerweise bei 10–25 L/min und der Eingangsdruck bei 0,2–0,5 MPa gemäß ISO 5172. Standardkabellängen sind 3–5 Meter, und Anschlusstypen umfassen Dinse 35/50. Das Gewicht ohne Kabel beträgt typischerweise 0,5–1,5 kg. Die Isolierstoffklasse ist F (155°C), die Schutzart ist IP21S (spritzwassergeschützt) und der Betriebstemperaturbereich liegt bei -10 bis 40°C gemäß IEC 60974-7 und IEC 60529. Das Brennergehäusematerial umfasst PPS und Kupfer für hohe Hitzebeständigkeit. Die Materialien in den Unterlagen umfassen Kupferlegierung, Keramik und Edelstahl. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Der Brenner ist für die Integration in automatisierte Systeme ausgelegt, wobei präzise Positionierung und Steuerung für eine gleichbleibende Schweißqualität unerlässlich sind.

Funktionsprinzip

Der Schweißbrenner erzeugt eine kontrollierte Wärmequelle durch elektrischen Lichtbogen (beim Lichtbogenschweißen) oder Gasverbrennung (beim Gasschweißen). In Roboteranwendungen wird er vom Roboterarm präzise positioniert und manipuliert, um programmierten Schweißbahnen zu folgen, während optimaler Abstand, Winkel und Fahrgeschwindigkeit für eine gleichbleibende Schweißqualität eingehalten werden. Der Brenner fördert auch Zusatzwerkstoff und Schutzgas, um das geschmolzene Schweißbad vor atmosphärischer Verunreinigung zu schützen. Das Arbeitsprinzip umfasst die Regelung elektrischer Parameter (Strom, Spannung) oder Gasdurchfluss, um die gewünschte Wärmezufuhr und Schweißeigenschaften zu erreichen.

Hauptmaterialien

Kupferlegierung, Keramik, Edelstahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennstrom	100–500 A	Continuous duty at rated currentIEC 60974-7
Einschaltdauer	35–60 %	At 60% of rated currentIEC 60974-7
Kühlungsart	Air/Water	Water-cooled for >400 A
Gasdurchfluss	10–25 L/min	For shielding gasISO 5172
Gasdruck	0.2–0.5 MPa	Inlet pressure rangeISO 5172
Kabellänge	3–5 m	Standard lengths available
Anschlussart	Dinse 35/50	Compatible with standardDINSE
Gewicht	0.5–1.5 kg	Without cable
Isolierstoffklasse	F	Class F (155°C)IEC 60974-7
Schutzart	IP21S	Splash-proofIEC 60529
Betriebstemperatur	-10–40 °C	Ambient rangeIEC 60974-1
Material des Brenners	PPS/Copper	High heat resistance

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Düse
Leitet den Schutzgasstrom und schützt die Elektrode
Material: Kupferlegierung
Kontaktspitze
Überträgt den Schweißstrom auf den Elektrodendraht
Material: Kupferlegierung
Gasverteiler
Gleichmäßige Verteilung des Schutzgases um den Schweißbereich
Material: Kupferlegierung
Isolator
Verhindert elektrische Kurzschlüsse innerhalb des Brenners
Material: Keramik
Brennerkörper
Der Kopf, der Spitze, Diffusor und Düse trägt und Strom, Draht und Gas zu ihnen führt.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Kühlmittel-/Gasdruck: 0,2-0,8 MPa (30-120 psi), abhängig vom Brennertyp
Durchflussrate:	Schutzgas: 10-30 L/min, Kühlwasser: 1-4 L/min
Betriebstemperatur:	Bis zu 3500°C (Lichtbogentemperatur), Griff typischerweise für 40-120°C Umgebungstemperatur ausgelegt

Montage- und Anwendungskompatibilität

Unlegierter Stahl mit CO2-SchutzgasEdelstahl mit Argon-basierten GemischenAluminium mit Wechselstrom-TIG-Konfiguration

Nicht geeignet: Chlor- oder schwefelreiche Atmosphären (verursacht schnelle Korrosion und Elektrodenkontamination)

Auslegungsdaten

Schweißverfahrenstyp (MIG/TIG/Elektroden-/Plasmaschweißen)
Materialstärke und Fügekonfiguration
Erforderliche Stromstärke und Einschaltdauer

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,2-0,8 MPa (2-8 bar) Gasdruck, 50-400 A Stromstärke, 10-40 V Spannung

Belastungs- und Ausfallgrenzen

Wolframelektrodenschmelzen bei 3695 K, Kupferdüsenverformung bei 1357 K, Keramikisolatorrissbildung bei ΔT > 500 K

Thermische Ermüdung durch zyklische Erwärmung (20-2000°C) während des Lichtbogenzündens/-löschens, was zur Mikrorissausbreitung in Düsenmaterialien nach dem Paris-Gesetz (da/dN = C(ΔK)^m) führt

Fertigungskontext

Schweißbrenner wird innerhalb von Herstellung von Metallwaren nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Gasleckage

Ursache: Verschlissene oder beschädigte O-Ringe, Dichtungen oder Schlauchverbindungen aufgrund von thermischer Wechselbelastung, unsachgemäßem Zusammenbau oder Materialermüdung durch Hitzeeinwirkung

Elektroden-/Spitzenverschleiß

Ursache: Übermäßige Wärmeentwicklung durch falsche Stromstärkeeinstellungen, verunreinigte Grundmaterialien oder unzureichende Kühlung, die zu Lochfraß, Erosion oder Bindefehler führt

Wartungsindikatoren

Unregelmäßiger oder spritzender Lichtbogen mit knisternden Geräuschen während des Betriebs
Sichtbare Verfärbung, Schmelzen oder Verformung der Brennerdüse oder umgebender Komponenten

Technische Hinweise

Führen Sie regelmäßige Leckagetests mit Seifenlösung an Gasanschlüssen durch und ersetzen Sie Verbrauchsdichtungen gemäß Herstellerintervallen
Verwenden Sie geeignete Stromstärkeeinstellungen für die Materialstärke, halten Sie Werkstückoberflächen sauber und stellen Sie einen ausreichenden Kühlkreislauf-Fluss/Funktion sicher

Konformität und Fertigungsnormen

Referenznormen

DIN EN ISO 5172: Schweißen und verwandte Prozesse - Gasschweißausrüstung - Anforderungen an SchweißbrennerANSI Z49.1: Sicherheit beim Schweißen, Schneiden und verwandten ProzessenISO 5172: Schweißen und verwandte Prozesse - Gasschweißausrüstung - Anforderungen an Schweißbrenner

Fertigungsgenauigkeit

Düsenbohrungsdurchmesser: +/-0,05 mm
Gewindezentrizität: 0,1 mm TIR

Qualitätsprüfung

Dichtheitsprüfung bei 1,5-fachem Betriebsdruck
Visuelle und maßliche Prüfung gemäß Zeichnungsspezifikationen

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gasverunreinigung über 50 ppm Feuchtigkeit im Schutzgas → Porenbildung in der Schweißnaht (Porendichte > 5 Poren/cm) → Integrierter Gasreinheitsmonitor mit automatischer Durchflussunterbrechung bei 30 ppm H2O

Elektrodenfehlausrichtung über 0,5 mm von der Düsenmittellinie → Lichtbogeninstabilität mit 15% Stromschwankung → Autozentrierende Spannbuchsenmechanik mit 0,1 mm Positionsrückmeldung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
