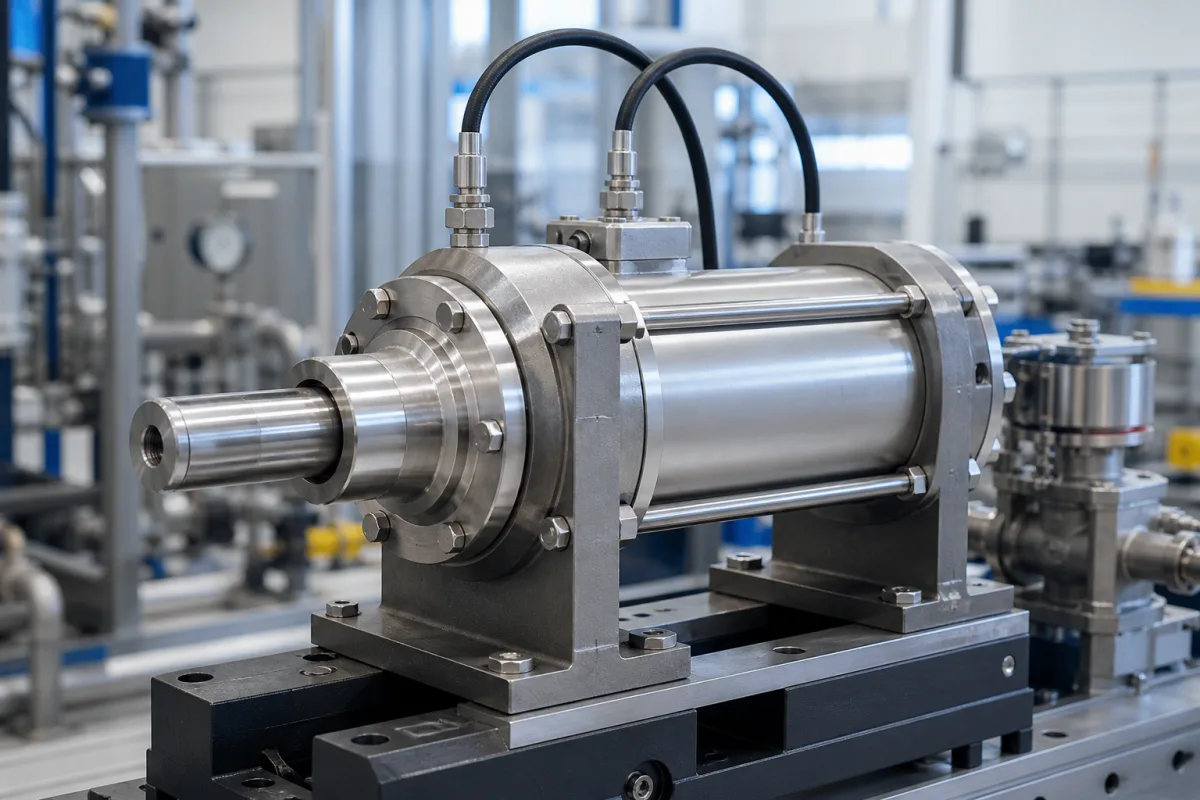

Aktuatorzylinder

Ein Aktuatorzylinder ist eine Schlüsselkomponente in Betätigungsmechanismen, die Druckfluid (hydraulisch oder pneumatisch) nutzt, um kontrollierte lineare Kraft und Bewegung zu erzeugen. Er besteht typischerweise aus einem zylindrischen Rohr, Kolben, Kolbenstange und Dichtungen und dient als primäres krafterzeugendes Element in verschiedenen industriellen Automatisierungs- und Maschinensystemen. Der Zylinder arbeitet, indem Druckfluid auf eine Seite des Kolbens geleitet wird, wodurch ein Druckunterschied entsteht, der den Kolben und die daran befestigte Stange linear bewegt. Die Richtung wird durch Wegeventile gesteuert, die das Fluid auf die jeweilige Seite leiten. Aktuatorzylinder sind in verschiedenen Konfigurationen und Größen erhältlich, mit Bohrungsdurchmessern von 32 bis 320 mm und Hublängen von 25 bis 2000 mm gemäß ISO 15552. Der Betriebsdruck liegt typischerweise zwischen 0,1 und 1,0 MPa, mit Kolbengeschwindigkeiten von 50 bis 500 mm/s. Die Betriebstemperatur ist durch die Dichtungsmaterialien begrenzt, typischerweise -20 bis 80 °C. Übliche Materialien sind Kohlenstoffstahl, Edelstahl und Aluminiumlegierung. Zylinderrohrmaterialien können Aluminium oder Edelstahl sein, und Dichtungsmaterialien reichen von NBR bis FKM. Montagearten (MF1–MF6), Dämpfungsarten (P1–P5) und Gewindearten (M10–M36) folgen ISO 15552. Kolbenstangendurchmesser reichen von 12 bis 140 mm, und das Gewicht variiert je nach Größe und Material von 0,5 bis 150 kg. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Stellen Sie sicher, dass die Einhaltung geltender Normen überprüft wird und die Auswahl basierend auf Last, Geschwindigkeit und Umgebungsbedingungen erfolgt.

Druckfluid tritt in die Zylinderkammer ein und erzeugt einen Druckunterschied über den Kolben. Dieser Druckunterschied erzeugt Kraft auf die Kolbenfläche, wodurch sich die Kolbenstange linear aus- oder einfährt. Die Bewegungsrichtung wird durch die Strömungsrichtung des Fluids über Ventile gesteuert. Die erzeugte Kraft ist proportional zur effektiven Kolbenfläche und der Druckdifferenz. Die Geschwindigkeit wird durch Durchflussrate und Last bestimmt. Dichtungen verhindern Leckagen und erhalten die Druckintegrität. Dämpfung an den Hubenden absorbiert kinetische Energie, um Stöße zu reduzieren.
