Ausrichtungssensor

Auf Basis strukturierter CNFX-Herstellerprofile wird Ausrichtungssensor im Bereich Maschinen- und Anlagenbau anhand von Erfassungsbereich bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Ausrichtungssensor wird durch die Baugruppe aus Emissionsmodul und Empfänger-/Detektormodul beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Sensorkomponente in einem Präzisionsstapelkopf, die während Stapelvorgängen die Positionsausrichtung erkennt und misst.

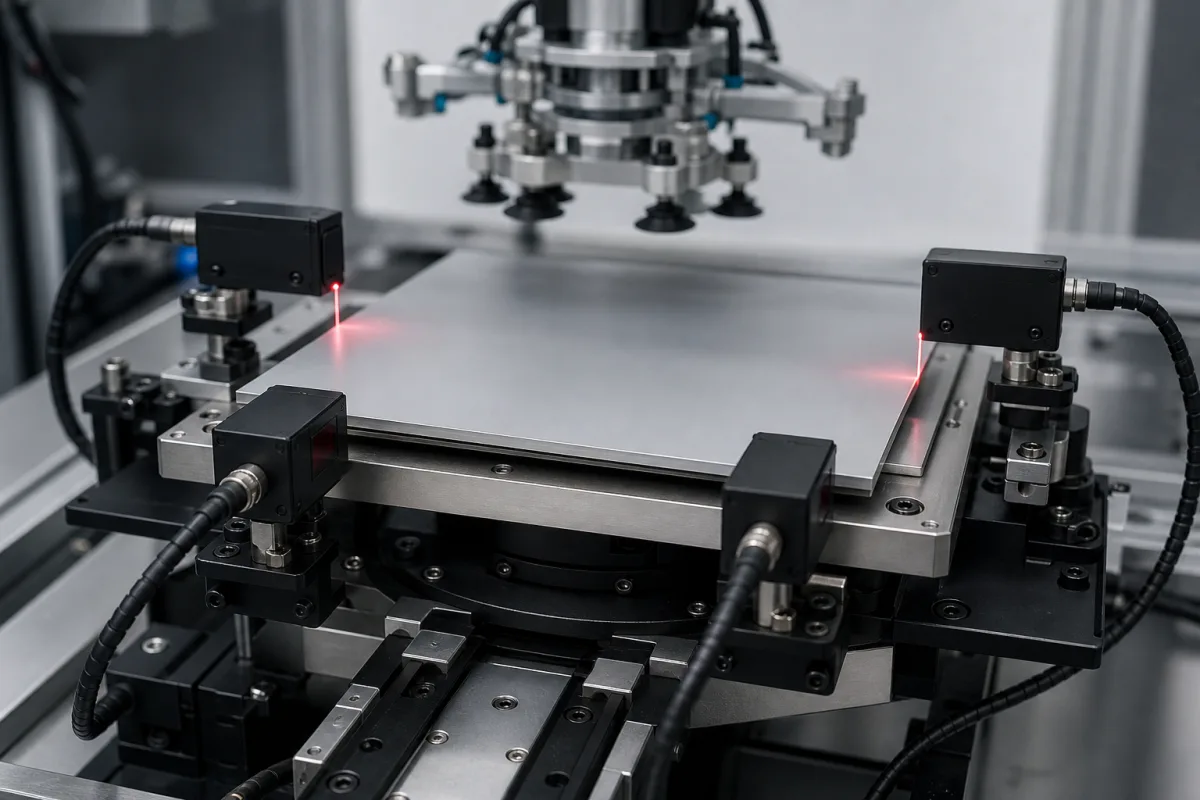

Ausrichtungssensor in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Ausrichtungssensor ist eine kritische Komponente des Präzisionsstapelkopf-Systems und verantwortlich für die Echtzeiterkennung und -verifizierung der Positionsausrichtung von Materialien oder Komponenten, die gestapelt werden. Er stellt sicher, dass jede Schicht gemäß programmierten Koordinaten präzise positioniert ist, und trägt direkt zur Gesamtgenauigkeit und Qualität der gestapelten Baugruppe bei. Der Sensor arbeitet typischerweise durch Aussenden eines Signals (z. B. Laser, optisch oder induktiv) und analysiert das reflektierte oder unterbrochene Signal, um die genaue Position, Kante oder das Merkmal des Zielobjekts zu bestimmen. Der Sensor gibt Daten an das Steuerungssystem des Stapelkopfes aus, das Mikroanpassungen vornimmt, um während des gesamten Stapelprozesses eine präzise Ausrichtung beizubehalten. Der Sensor ist in einem Edelstahlgehäuse (Qualität 316L gemäß ASTM A240) für raue Umgebungen untergebracht, mit einer optischen Glaslinse und einem Halbleiter-Sensorchip. Er bietet einen Erfassungsbereich von 0,5–10 mm, eine Auflösung von 0,01 mm und eine Genauigkeit von ±0,02 mm. Die Ansprechzeit beträgt 1–5 ms, und er arbeitet mit einer 24-V-Gleichstromversorgung (verpolungsschutz, ±10%). Der Ausgang ist eine 4–20-mA-Analogstromschleife. Er ist gemäß IEC 60529 mit IP67 bewertet, staubdicht und gegen zeitweiliges Untertauchen geschützt. Der Betriebstemperaturbereich beträgt -40 bis 85 °C, und das Gewicht beträgt 150–200 g je nach Kabellänge. Diese Spezifikationen sind Verzeichnisreferenzwerte; für ein bestimmtes Modell verifizieren Sie diese mit dem Hersteller oder Lieferanten. Der Sensor ist eine Komponente, kein eigenständiges System, und seine Leistung muss im Kontext des Stapelkopfes validiert werden. Er ist kein Sicherheitsgerät, es sei denn, dies wird vom Hersteller ausdrücklich angegeben. Die aufgeführten Normen sind Beschaffungsreferenzen, kein Zertifizierungsnachweis. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Lieferanten.

Funktionsprinzip

Der Ausrichtungssensor arbeitet typischerweise durch Aussenden eines Signals (z. B. Laser, optisch oder induktiv) und analysiert das reflektierte oder unterbrochene Signal, um die genaue Position, Kante oder das Merkmal des Zielobjekts zu bestimmen. Der Sensor gibt Daten an das Steuerungssystem des Stapelkopfes aus, das Mikroanpassungen vornimmt, um während des gesamten Stapelprozesses eine präzise Ausrichtung beizubehalten. Das Funktionsprinzip beruht auf der Fähigkeit des Sensors, Verschiebungen innerhalb seines Erfassungsbereichs und seiner Auflösung zu erkennen und Rückmeldung für die Regelung zu liefern. Ansprechzeit und Genauigkeit sind entscheidend für Echtzeitanpassungen. Das Ausgangssignal (4–20 mA) ist proportional zur gemessenen Verschiebung, sodass das Steuerungssystem die Daten interpretieren kann. Gehäuse und Linse schützen die internen Komponenten vor Umwelteinflüssen und gewährleisten einen zuverlässigen Betrieb innerhalb der angegebenen Temperatur- und Schutzarten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Erfassungsbereich0.5–10 mmWorking distance for alignment measurement
Auflösung0.01 mmMinimum detectable displacement
Genauigkeit±0.02 mmMeasurement uncertainty
Ansprechzeit1–5 msTime to output signal after displacement
Versorgungsspannung24 ±10% V DCReverse polarity protected
Ausgangssignal4–20 mAAnalog current loop
Betriebstemperatur-40–85 °CExtended temperature range
SchutzartIP67Dust-tight and protected against immersionIEC 60529
Gehäusematerial316LStainless steel for harsh environmentsASTM A240
Gewicht150–200 gDepends on cable length

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahlgehäuse Optische Glaslinse Halbleiter-Sensorchip

Komponenten / BOM

Components / BOM
  • Emissionsmodul
    Erzeugt und projiziert das Erfassungssignal (z.B. Laserstrahl, LED-Licht, Magnetfeld) auf das Ziel.
    Material: Aluminiumlegierung, optisches Glas
  • Empfänger-/Detektormodul
    Erfasst das vom Ziel reflektierte oder veränderte Signal und wandelt es in ein elektrisches Signal um.
    Material: Halbleiter (z.B. Fotodiode, CMOS-Sensor)
  • Signalverarbeitungsschaltung
    Verstärkt, filtert und analysiert das Rohsignal vom Detektor zur Berechnung präziser Positionsdaten.
    Material: Leiterplatte (PCB), Elektronische Bauteile
  • Schutzgehäuse
    Umschließt und schützt interne Bauteile vor Staub, Schmutz und mechanischen Beschädigungen in einer industriellen Umgebung.
    Material: Edelstahl oder eloxiertes Aluminium

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Laserdioden-Sperrschichttemperatur über 85°C aufgrund unzureichender Wärmeableitung Wellenlängenverschiebung von 0,3 nm/°C verursacht interferometrischen Phasenmessfehler Integration eines Peltier-Kühlers mit PID-Temperaturregelung zur Aufrechterhaltung einer Stabilität von ±0,1°C
Vibration bei 120 Hz Resonanzfrequenz über 2 g RMS von benachbarten Servomotoren Optische Fehlausrichtung verursacht 15% Signalabschwächung durch Strahlversatz Implementierung kinematischer Montage mit 40 Hz Eigenfrequenz-Isolierung und Wirbelstromdämpfung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-5,0 µm Verschiebungsmessbereich, 0,01 µm Auflösung, 0-50°C Betriebstemperatur
Belastungs- und Ausfallgrenzen
Messfehler überschreitet ±0,05 µm bei 25°C, Signal-Rausch-Verhältnis fällt unter 20 dB oder Betriebstemperatur überschreitet 60°C
Thermische Ausdehnung optischer Komponenten (thermischer Ausdehnungskoeffizient 8,6×10⁻⁶/K für Quarzglas) verursacht Wellenlängendrift, Dunkelstrom von Photodioden verdoppelt sich alle 10°C Temperaturanstieg (Arrhenius-Gleichung mit Eₐ=0,65 eV)
Fertigungskontext
Ausrichtungssensor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 2 bar
Weitere Spezifikationen:Max. Vibration: 5g, Ansprechzeit: <10ms, Genauigkeit: ±0,01mm
Betriebstemperatur:-10°C bis 80°C
Montage- und Anwendungskompatibilität
Reine LuftumgebungenNicht-korrosive GaseTrockene, partikelfreie Atmosphären
Nicht geeignet: Hochfeuchte- oder schlammbelastete Umgebungen
Auslegungsdaten
  • Erforderliche Ausrichtungsgenauigkeit (mm)
  • Betriebsgeschwindigkeit des Stapelkopfes (Zyklen/min)
  • Verfügbare Bauraumabmessungen (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldrift/ Ungenauigkeit
Ursache: Thermische Ausdehnung/Schrumpfung von Befestigungskomponenten, vibrationsinduzierte Fehlausrichtung oder Degradation des Sensorelements durch langfristige Exposition gegenüber rauen Umgebungen (Staub, Feuchtigkeit, Temperatur-Extreme).
Kompletter Signalverlust
Ursache: Leitungsschäden (Abrieb, Quetschstellen, Steckerkorrosion), Ausfall interner elektronischer Komponenten durch elektrische Überspannungen oder Überhitzung, oder physikalische Beschädigung des Sensorgehäuses.
Wartungsindikatoren
  • Inkonsistente oder schwankende Messwerte während routinemäßiger Ausrichtungsprüfungen, die auf potenzielle Drift oder intermittierende Verbindungsprobleme hindeuten.
  • Sichtbare physikalische Beschädigungen am Sensorgehäuse, Montagehalterung oder den Leitungen, wie Risse, Korrosion oder freiliegende Leiter.
Technische Hinweise
  • Implementieren Sie regelmäßige Kalibrier- und Verifizierungspläne mit zertifizierten Ausrichtungswerkzeugen und stellen Sie sicher, dass Montageflächen sauber, eben und mit dem vom Hersteller spezifizierten Drehmoment angezogen sind, um thermische/Vibrationseffekte zu minimieren.
  • Schützen Sie Leitungen mit Kabelkanälen oder Schläuchen in Hochrisikobereichen, installieren Sie Überspannungsschutz für Strom-/Signalleitungen und halten Sie Umgebungskontrollen (z.B. Dichtungen, Gehäuse) aufrecht, um den Sensor vor Kontaminationen und Temperatur-Extremen zu schützen.

Konformität und Fertigungsnormen

Referenznormen
ISO 1101:2017 (Geometrische Produktspezifikationen - Geometrische Tolerierung)ANSI/ASME B46.1-2019 (Oberflächentextur, Oberflächenrauheit, Welligkeit und Orientierung)
Fertigungsgenauigkeit
  • Axiale Ausrichtung: +/-0.005 mm über 100 mm Länge
  • Winkelabweichung: +/-0.01 Grad
Qualitätsprüfung
  • Laserinterferometrie zur Überprüfung der Positionsgenauigkeit
  • Umgebungstests gemäß IEC 60068-2-1 (Kälte) und IEC 60068-2-2 (trockene Wärme)

Hersteller von Ausrichtungssensor

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der Erfassungsbereich des Ausrichtungssensors?

Der Erfassungsbereich beträgt 0,5–10 mm gemäß Verzeichnisreferenz. Für ein bestimmtes Modell müssen Sie den genauen Bereich jedoch mit dem Hersteller oder Lieferanten verifizieren, da er abweichen kann.

Welches Ausgangssignal liefert der Sensor?

Der Sensor liefert eine 4–20-mA-Analogstromschleife, die proportional zur gemessenen Verschiebung ist. Dieses Signal wird vom Steuerungssystem für Ausrichtungsanpassungen verwendet.

Ist der Sensor für raue Umgebungen geeignet?

Der Sensor hat eine IP67-Schutzart (IEC 60529) und ein Edelstahlgehäuse (316L gemäß ASTM A240), staubdicht und gegen zeitweiliges Untertauchen geschützt. Er arbeitet bei -40 bis 85 °C. Bestätigen Sie diese Bewertungen jedoch mit dem Lieferanten für Ihre spezifische Anwendung.

Wie trägt der Sensor zur Stapelgenauigkeit bei?

Der Sensor erkennt Positionsabweichungen in Echtzeit und sendet Daten an das Steuerungssystem, das Mikroanpassungen vornimmt, um jede Schicht gemäß programmierten Koordinaten präzise zu positionieren. Dies gewährleistet hohe Genauigkeit und Qualität der gestapelten Baugruppe.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
