Technische Definition

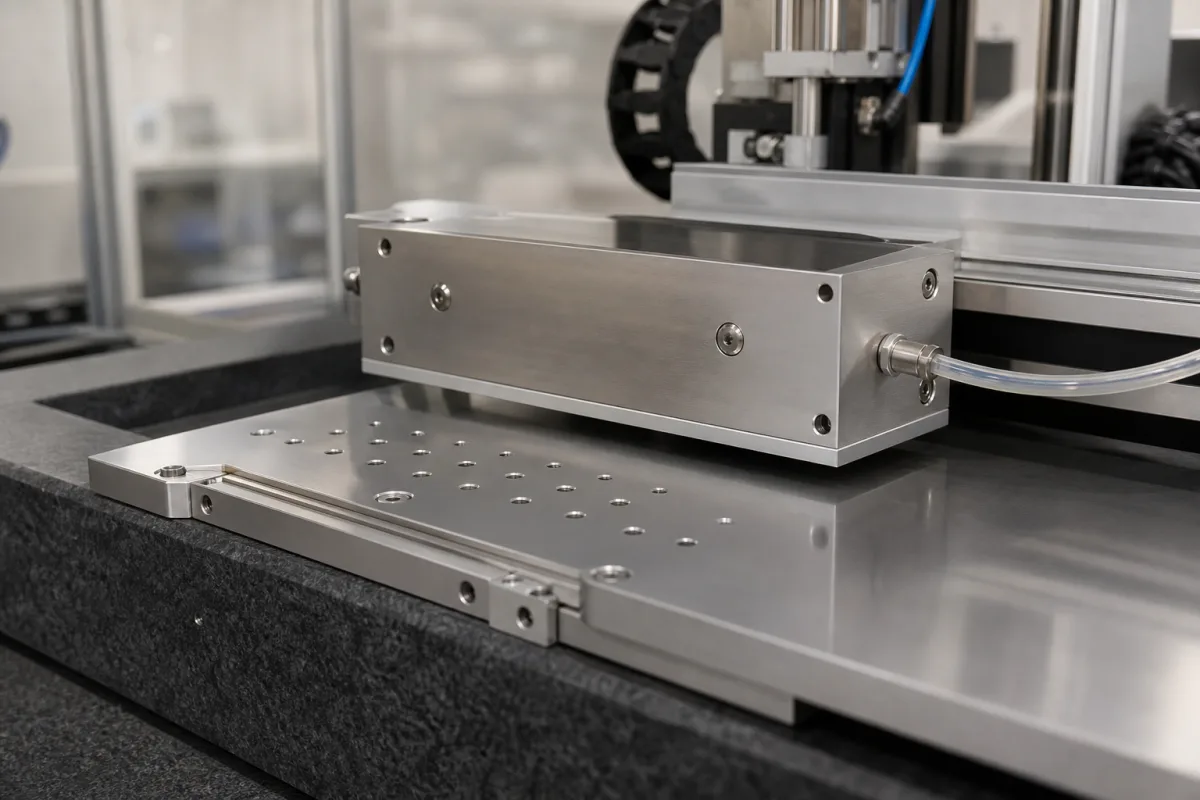

Die Lagerplatte/Drosselplatte ist ein kritisches Bauteil in einem Luftlagersystem und dient als Schnittstelle zwischen der Lagerfläche und dem beweglichen Element. Sie enthält präzise bearbeitete Düsen, die den Durchfluss von Druckluft regulieren und einen dünnen Luftfilm erzeugen, der reibungsfreie Bewegung und präzise Positionierung in industriellen Anwendungen ermöglicht. Dieses Bauteil wird typischerweise aus Edelstahl, Aluminiumlegierung oder Keramik hergestellt, abhängig von den Anwendungsanforderungen. Zu den wichtigsten Parametern gehören Betriebsdruck (1,0–1,6 MPa), Düsendurchmesser (0,2–1,0 mm), Ebenheit (0,005 mm nach ISO 1101), Oberflächenrauheit (Ra 0,2–0,4 μm nach ISO 4287), Materialhärte (55–62 HRC nach ISO 6508), Betriebstemperatur (-40–85 °C), Luftverbrauch (0,5–2,0 l/min bei Nenndruck), Tragfähigkeit (500–2000 N pro Pad bei 0,6 MPa Versorgung), Dicke (5–15 mm), Außendurchmesser (20–80 mm) und Gewicht (0,05–0,5 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Lagerplatte/Drosselplatte wird in Präzisionsmaschinen wie Koordinatenmessgeräten, Halbleiterfertigungsanlagen und Hochgeschwindigkeitsspindeln eingesetzt, wo reibungsfreie Bewegung und präzise Positionierung unerlässlich sind. Die Auswahl erfordert die Berücksichtigung von Last, Steifigkeit, Luftversorgung und Umgebungsbedingungen. Die Verifizierung sollte die Prüfung von Maßtoleranzen, Oberflächengüte und Materialeigenschaften gemäß den Spezifikationen des Herstellers umfassen. Wartungssignale umfassen erhöhten Luftverbrauch, verringerte Tragfähigkeit oder sichtbaren Verschleiß auf der Pad-Oberfläche. Versagensgrenzen umfassen den Betrieb außerhalb des angegebenen Druck- oder Temperaturbereichs, was zu unzureichendem Luftfilm oder Problemen mit der Dichtungsintegrität führen kann. Bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Druckluft wird der Lagerplatte zugeführt, die sie durch mehrere kleine Düsen verteilt. Die Luft tritt durch diese Düsen aus und erzeugt einen Druckluftfilm zwischen der Platte und der gegenüberliegenden Oberfläche. Die Drosselplatte steuert die Luftdurchflussrate und die Druckverteilung und hält einen konstanten Spalt für eine reibungsarme Bewegung aufrecht. Die Ebenheit und Oberflächenrauheit der Platte sind entscheidend für die Bildung eines gleichmäßigen Luftfilms. Die Tragfähigkeit hängt vom Versorgungsdruck und der effektiven Fläche der Platte ab. Für einen ordnungsgemäßen Betrieb sind eine saubere, trockene Luftversorgung und eine korrekte Ausrichtung der Platte relativ zum beweglichen Element erforderlich.
