Brückenstruktur für Koordinatenmessgeräte

Produktspezifikationen

Technische Details und Fertigungskontext für Brückenstruktur

Technische Definition

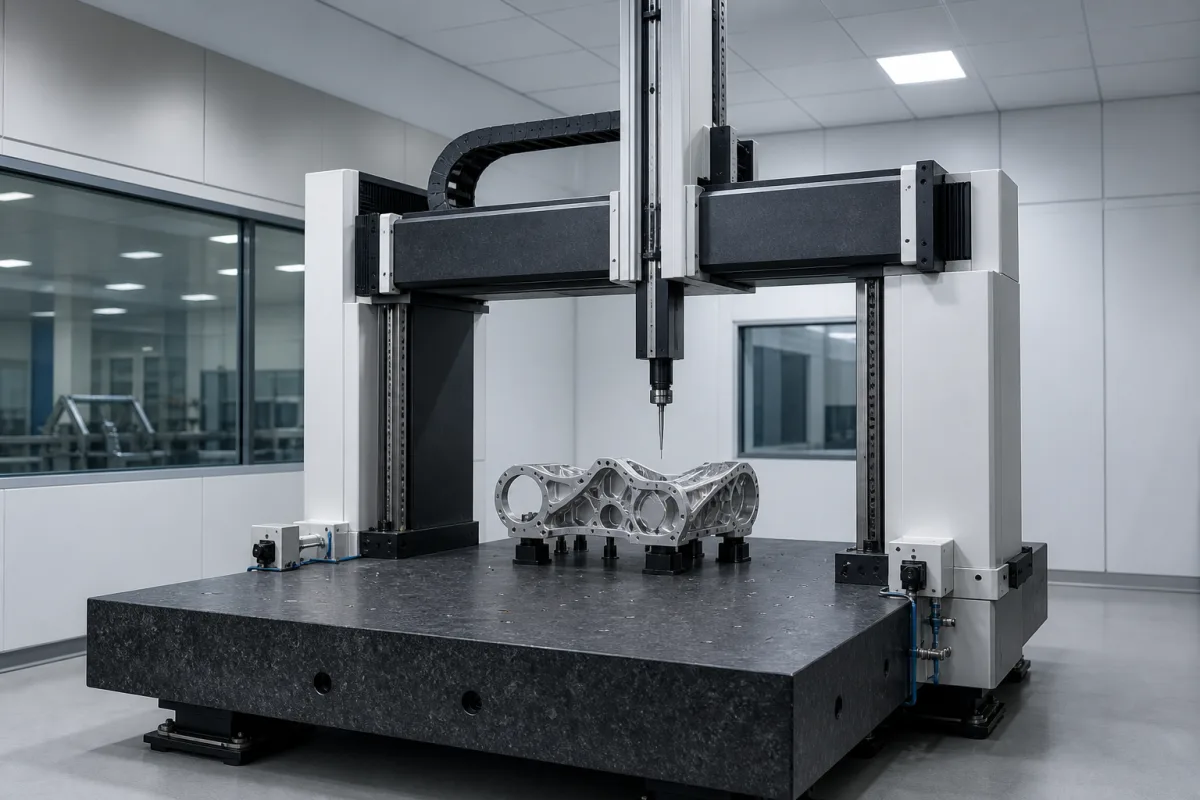

In einem Präzisions-Koordinatenmessgerät (KMG) ist die Brückenstruktur der kritische lasttragende Rahmen, der das Messvolumen überspannt. Sie bietet die starre Basis für das X-Achsen-Schienensystem und trägt den Y-Achsen-Schlitten und die Z-Achsen-Tastkopfbaugruppe, wodurch Dimensionsstabilität und Genauigkeit während des Messbetriebs gewährleistet werden. Die Brückenstruktur bewegt sich entlang der X-Achsen-Schienen auf der Maschinenbasis. Ihre Hauptfunktion besteht darin, eine stabile, starre Plattform bereitzustellen, die Durchbiegung und Vibration minimiert und so die präzise geometrische Beziehung zwischen Tastkopf und Werkstück aufrechterhält. Ihre Bewegung ermöglicht in Kombination mit dem Y-Achsen-Schlitten und der Z-Achsen-Pinole dem Tastkopf, jeden Punkt innerhalb des volumetrischen Bereichs der Maschine zu erreichen. Die Brücke wird typischerweise aus Materialien wie Granit, Aluminiumlegierung, Gusseisen oder kohlenstofffaserverstärktem Polymer hergestellt, die jeweils unterschiedliche Kompromisse zwischen Steifigkeit, Gewicht und thermischer Stabilität bieten. Die Auswahl des Brückenmaterials und -designs beeinflusst direkt die maximal zulässige Abweichung (MPE_E), die Auflösung und die dynamische Leistung der Maschine. Beispielsweise bietet Granit eine überlegene thermische Stabilität und Dämpfung, während Aluminiumlegierung ein geringeres Gewicht für höhere Beschleunigung bietet. Die Brückenstruktur muss so ausgelegt sein, dass Durchbiegung unter Last und thermische Gradienten minimiert werden, da diese Messfehler verursachen können. Das Führungssystem, oft Luftlager oder Linearlager, gewährleistet eine reibungslose und präzise Bewegung entlang der X-Achse. Die Masse und Steifigkeit der Brücke tragen zum Gesamtgewicht der Maschine bei, das zwischen 500 und 5000 kg liegt, was Stabilität und Schwingungsisolierung beeinflusst. Die Betriebsumgebung, einschließlich Temperatur und Luftfeuchtigkeit, muss innerhalb der angegebenen Bereiche kontrolliert werden, um die Genauigkeit zu erhalten. Die Brückenstruktur ist eine grundlegende Komponente, die den Messbereich des KMG bestimmt, der von 500×400×300 mm bis 3000×2000×1500 mm variieren kann. Es ist wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Brückenstruktur bewegt sich entlang der X-Achsen-Schienen auf der Maschinenbasis. Ihre Hauptfunktion besteht darin, eine stabile, starre Plattform bereitzustellen, die Durchbiegung und Vibration minimiert und so die präzise geometrische Beziehung zwischen Tastkopf und Werkstück aufrechterhält. Ihre Bewegung ermöglicht in Kombination mit dem Y-Achsen-Schlitten und der Z-Achsen-Pinole dem Tastkopf, jeden Punkt innerhalb des volumetrischen Bereichs der Maschine zu erreichen. Die Brücke wird typischerweise von Motoren angetrieben und durch Luftlager oder Linearlager geführt, was eine reibungslose und präzise Bewegung gewährleistet. Die Steifigkeit der Brücke ist entscheidend, um Biegung oder Verdrehung zu verhindern, die Messfehler verursachen könnten. Das Design der Brücke muss thermische Ausdehnung und dynamische Kräfte während Beschleunigung und Verzögerung berücksichtigen. Durch die Aufrechterhaltung einer stabilen Plattform stellt die Brücke sicher, dass die Position des Tastkopfs relativ zum Werkstück genau bekannt ist, was präzise Dimensionsmessungen ermöglicht.

Hauptmaterialien

Granit, Aluminiumlegierung, Gusseisen, Kohlenstofffaserverstärkter Kunststoff (CFK)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Messbereich (X×Y×Z)	500×400×300–3000×2000×1500 mm	Select based on workpiece size; larger range reduces accuracy.
Maximal zulässige Abweichung (MPE E)	1.5–15 µm	Tighter tolerance for high-precision applications.ISO 10360-2
Auflösung	0.1–1 µm	Higher resolution improves fine feature detection.
Maximale Verfahrgeschwindigkeit	200–500 mm/s	Higher speed increases throughput but may affect accuracy.
Maximale Beschleunigung	500–2000 mm/s²	Higher acceleration reduces cycle time.
Betriebstemperaturbereich	15–30 °C	Temperature stability critical for accuracy.ISO 10360-2
Temperaturgradient	1–3 °C/h	Exceeding gradient may cause thermal drift.
Relative Luftfeuchtigkeit	40–60 % RH	Condensation can damage scales and electronics.
Luftversorgungsdruck	0.4–0.6 MPa	Required for air bearings; low pressure causes friction.ISO 8573-1
Luftverbrauch	50–200 L/min	Higher consumption increases operating cost.
Brückenmaterial	Aluminum–Granite	Granite provides better thermal stability.
Führungssystem	Air–Linear	Air bearings offer frictionless motion.
Maschinengewicht	500–5000 kg	Heavier machines provide better stability.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

X-Achsen-Führungsschienen
Bieten eine präzise lineare Lagerfläche für die Bewegung der Brücke entlang der Maschinengrundplatte.
Material: Gehärteter Stahl oder Keramik
Brückenbalken
Das primäre horizontale Bauteil, das den Messetisch überspannt und strukturelle Steifigkeit bietet.
Material: Granit, Aluminiumlegierung oder Gusseisen
Antriebssystem-Befestigungspunkte
Schnittstelle für Motor, Getriebe und Rückmeldesystem (z.B. Linearencoder), die die Brückenbewegung steuert.
Material: Stahl oder Aluminiumlegierung
Y-Achsen-Schlitten-Montagefläche
Die Fläche oder Schiene, auf der der Y-Achsen-Schlitten montiert ist und sich senkrecht zur Brückenbewegung bewegt.
Material: Gehärteter Stahl oder Granit

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (strukturelle Komponente, nicht drucktragend)
Durchflussrate:	N/V (strukturelle Komponente, kein Durchfluss)
Betriebstemperatur:	+15°C bis +30°C

Montage- und Anwendungskompatibilität

Saubere LuftumgebungenTemperaturkontrollierte MesslaboreIndustrieböden mit geringer Vibration

Nicht geeignet: Umgebungen mit hoher Vibration (in der Nähe von schweren Maschinen, Schmiedepressen) oder Bereiche mit signifikanten thermischen Schwankungen

Auslegungsdaten

Maximales Messvolumen (X-, Y-, Z-Abmessungen in mm)
Erforderliche Messgenauigkeit (MPE-Spezifikation in µm)
Brückenmaterial-Spezifikation (Granit, Aluminium oder Keramik basierend auf thermischen/Gewichtsanforderungen)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-1,5 µm Durchbiegung unter 500 N Last.

Belastungs- und Ausfallgrenzen

2,0 µm bleibende Verformung unter 500 N statischer Last.

Überschreitung der Streckgrenze von AISI 1018 Stahl (370 MPa), die plastische Verformung verursacht.

Fertigungskontext

Brückenstruktur wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Ermüdungsrissbildung

Ursache: Zyklische Belastung aus Betrieb und Umgebungsbeanspruchung, die die Materialermüdungsgrenzen überschreitet, oft ausgehend von Schweißfehlern oder Spannungskonzentrationen.

Korrosionsbedingter Querschnittsverlust

Ursache: Elektrochemischer Abbau von Stahlkomponenten durch Feuchtigkeit, Tausalze und atmosphärische Verunreinigungen, der die strukturelle Integrität beeinträchtigt.

Wartungsindikatoren

Sichtbare Risse breiter als 0,25 mm in Beton- oder Stahlbauteilen, insbesondere an Verbindungsstellen.
Übermäßige Vibration oder ungewöhnliche Geräusche während der Belastung, die auf lockere Komponenten oder Resonanzprobleme hindeuten.

Technische Hinweise

Regelmäßige zerstörungsfreie Prüfung (Ultraschall, Magnetpulver) an hochbeanspruchten Stellen durchführen, um innere Fehler vor einem katastrophalen Versagen zu erkennen.
Fortschrittliche Korrosionsschutzsysteme mit Fremdstrom-Kathodenschutz und Schutzbeschichtungen anwenden, kombiniert mit einer ordnungsgemäßen Entwässerungskonstruktion zur Vermeidung von Wasseransammlungen.

Konformität und Fertigungsnormen

Referenznormen

ISO 13822:2010 - Grundlagen der Tragwerksplanung - Beurteilung bestehender TragwerkeASTM A709/A709M - Standard-Spezifikation für Baustahl für BrückenEN 1990:2002+A1:2005 - Eurocode: Grundlagen der Tragwerksplanung

Fertigungsgenauigkeit

Stahlträgerlänge: +/- 5 mm pro 10 m
Betonfahrbahnplattendicke: +/- 10 mm

Qualitätsprüfung

Ultraschallprüfung (UT) für Schweißnahtintegrität
Belastungsprüfung zur Verifizierung der strukturellen Leistungsfähigkeit

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermischer Gradient von mehr als 2°C/m über eine Spannweite von 2 m. → Thermische Verformung verursacht 5 µm Messfehler. → Aktive thermische Kompensation mit Sensoren mit 0,1°C Auflösung und PID-Regelung.

Schwingungsamplitude von mehr als 0,5 µm bei 50-200 Hz. → Resonanzverstärkung verursacht 10 µm Positionierfehler. → Dämpfungssystem mit einem Dämpfungsgrad von 0,8 und abgestimmten Schwingungstilgern.

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
