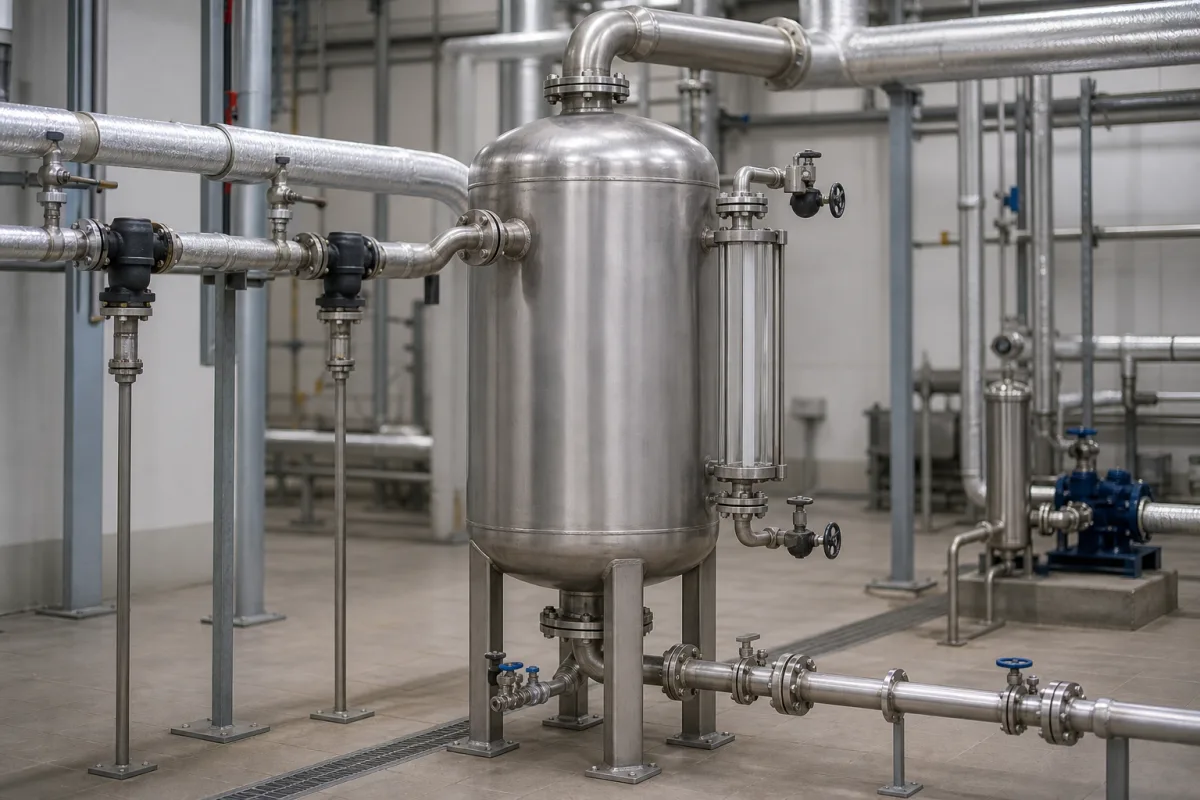

Kondensatsammelbehälter

Der Kondensatsammelbehälter ist eine kritische Komponente im Kondensatrückgewinnungssystem, die Kondensat (kondensierter Dampf) aus verschiedenen Prozesspunkten aufnimmt und ansammelt. Er dient als Zwischenspeicher, der Temperaturstabilisierung, Druckausgleich und kontrollierte Übergabe an nachfolgende Behandlungs- oder Wiederverwendungsstufen ermöglicht. Der Behälter verhindert Gegendruck im System, schützt nachgeschaltete Geräte vor thermischem Schock und ermöglicht ein effizientes Kondensatmanagement in industriellen Dampfanwendungen. Der Behälter wird aus Materialien wie Kohlenstoffstahl, Edelstahl (304/316L) oder druckfesten Legierungen hergestellt und ist für den Betrieb innerhalb bestimmter Druck- und Temperaturbereiche ausgelegt. Typische Auslegungsparameter umfassen einen Auslegungsdruck von 1,0–1,6 MPa (bei über 1,6 MPa ist eine spezielle Auslegung erforderlich), eine Auslegungstemperatur von 150–200 °C und ein Volumen von 0,5–5 m³. Das Material ist oft Q345R-Kohlenstoffstahl für allgemeine Anwendungen, mit einer Korrosionszugabe von 1,5–3 mm und einer Wanddicke von 6–20 mm, berechnet aus Druck und Durchmesser. Einlass- und Auslassdurchmesser liegen typischerweise zwischen DN50 und DN200, und das Gewicht des Behälters kann zwischen 200 und 2000 kg variieren. Der Lecktestdruck ist mit dem 1,5-fachen des Auslegungsdrucks angegeben, und eine Isolierdicke von 50–100 mm kann für thermische Effizienz angewendet werden. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Behälter wird gemäß relevanten Normen wie GB/T 150, GB/T 713, GB/T 9119 und GB/T 4272 ausgelegt und hergestellt, die als Beschaffungs- und Verifizierungsreferenzen dienen. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Kondensat aus Dampfabscheidern, Wärmetauschern oder Prozessgeräten fließt über die Einlassleitung in den Behälter. Der Behälter hält eine kontrollierte Druckumgebung (typischerweise leicht über Atmosphärendruck) aufrecht, um die Bildung von Flash-Dampf zu verhindern und einen reibungslosen Kondensatfluss zu gewährleisten. Der Flüssigkeitsstand wird mit Sensoren überwacht, und das Kondensat wird über Auslassventile entweder durch Schwerkraft oder pumpenunterstützt zu Behandlungsanlagen oder Rücklaufleitungen abgeführt. Der Behälter kann interne Prallbleche oder Überläufe enthalten, um mitgerissene Gase oder Partikel abzutrennen.
