Steuerungssensoren

Auf Basis strukturierter CNFX-Herstellerprofile wird Steuerungssensoren im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Steuerungssensoren wird durch die Baugruppe aus Sensorelement und Signalaufbereitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Geräte, die den Betrieb automatisierter Förderanlagen überwachen und regeln

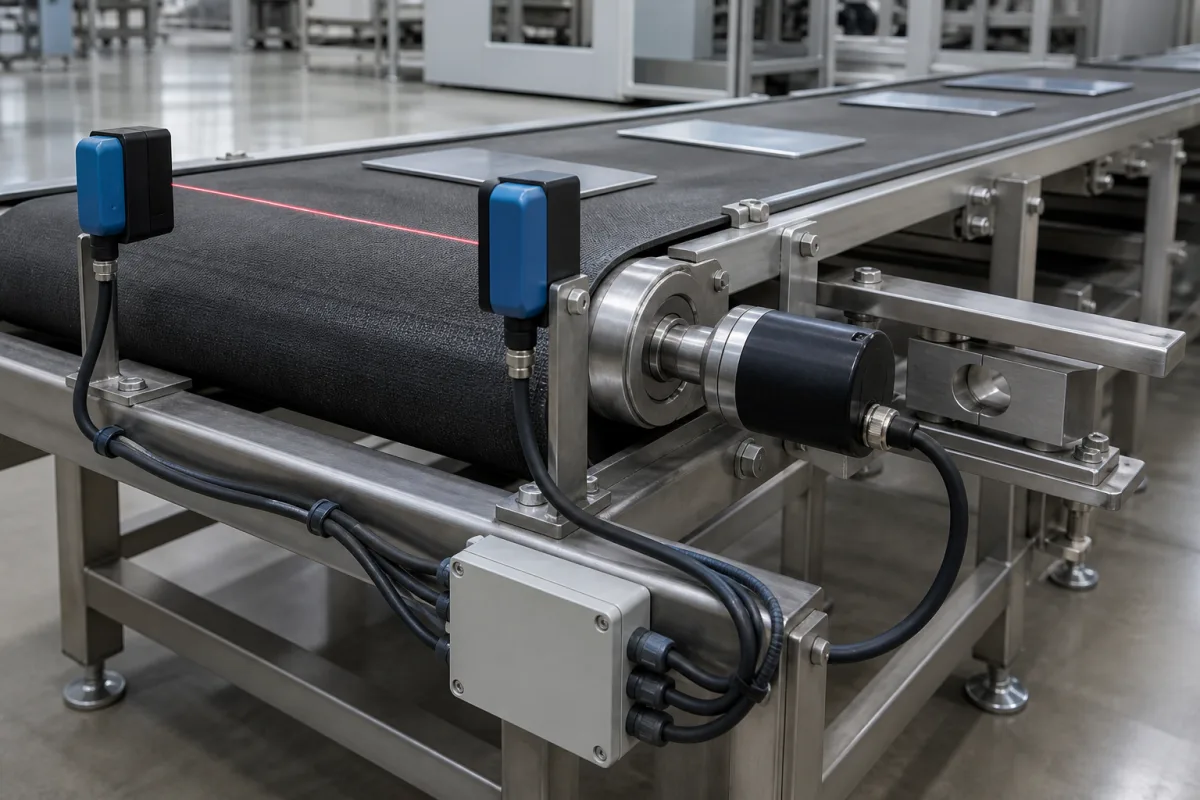

Steuerungssensoren in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Steuerungssensoren

Technische Definition

Steuerungssensoren sind kritische Komponenten in automatisierten Fördersystemen, die verschiedene Betriebsparameter wie Position, Geschwindigkeit, Temperatur und Laststatus erkennen, messen und Rückmeldung geben. Sie ermöglichen präzise Steuerung, Sicherheitsüberwachung und Optimierung der Förderfunktionen, indem sie physikalische Messungen in elektrische Signale umwandeln, die von der Steuereinheit des Systems verarbeitet werden. Diese Sensoren sind typischerweise in Edelstahlgehäusen untergebracht, mit Polycarbonat-Linsen für optische Typen, und enthalten elektronische Komponenten wie Halbleiter, Widerstände und Kondensatoren sowie Kupferleitungen für die Signalübertragung. Der Erfassungsabstand variiert je nach Sensortyp zwischen 2 mm und 20 m, wie in der Verzeichnisreferenz angegeben. Steuerungssensoren arbeiten, indem sie spezifische physikalische Eigenschaften wie Position, Nähe, Temperatur oder Druck durch verschiedene Sensortechnologien wie induktiv, kapazitiv, photoelektrisch oder Ultraschall erkennen. Sie wandeln diese physikalischen Messungen in elektrische Signale um, die an die speicherprogrammierbare Steuerung (SPS) oder das Steuerungssystem des Förderers übertragen werden, das dann die Motordrehzahl anpasst, Abschnitte aktiviert oder deaktiviert, Alarme auslöst oder Korrekturmaßnahmen einleitet, um eine optimale Systemleistung aufrechtzuerhalten. Bei der Auswahl müssen Ingenieure den erforderlichen Erfassungsbereich, die Umgebungsbedingungen, das Zielmaterial und die Kompatibilität der Ausgangsschnittstelle mit dem vorhandenen Steuerungssystem berücksichtigen. Verifizierungsfragen sollten den spezifischen Erfassungsabstand, den Ausgangstyp (z. B. NPN/PNP, analog) und die Einhaltung geltender Normen betreffen, die in diesem Verzeichniseintrag nicht aufgeführt sind. Wartungssignale umfassen unregelmäßige Messwerte, fehlende Erkennung von Zielen oder physische Schäden am Gehäuse oder an der Linse. Grenzbedingungen umfassen Betriebstemperaturgrenzen, Schutzarten und Stromversorgungsanforderungen, die mit dem Hersteller bestätigt werden müssen. Überprüfen Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Steuerungssensoren erkennen physikalische Eigenschaften wie Position, Nähe, Temperatur oder Druck mithilfe von Technologien wie induktiv, kapazitiv, photoelektrisch oder Ultraschall. Sie wandeln diese Messungen in elektrische Signale um, die an die SPS oder das Steuerungssystem des Förderers gesendet werden. Das Steuerungssystem passt dann die Motordrehzahl an, aktiviert oder deaktiviert Abschnitte, löst Alarme aus oder leitet Korrekturmaßnahmen ein, um eine optimale Leistung aufrechtzuerhalten. Der Erfassungsabstand beträgt typischerweise 2 mm bis 20 m, je nach Sensortyp, gemäß Verzeichnisreferenz.

Hauptmaterialien

Edelstahlgehäuse, Polycarbonat-Linse, Elektronische Komponenten (Halbleiter, Widerstände, Kondensatoren), Kupferverdrahtung
Komponenten / BOM
  • Sensorelement
    Erfasst physikalische Eigenschaften und wandelt sie in elektrische Signale um
    Material: Halbleitermaterialien, piezoelektrische Kristalle oder photoelektrische Zellen
  • Signalaufbereitungsschaltung
    Verstärkt, filtert und verarbeitet Rohsensoren-Signale
    Material: Elektronische Bauteile auf Leiterplatte
  • Gehäuse
    Schützt interne Komponenten vor Umwelteinflüssen
    Material: Edelstahl oder industrietauglicher Kunststoff
  • Stecker/Kabel
    Überträgt Signale an das Steuerungssystem
    Material: Kupferleitung mit Schutzisolierung

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 10 bar
Weitere Spezifikationen:IP67 Schutzart, 24V DC Stromversorgung
Betriebstemperatur:-20°C bis +85°C
Montage- und Anwendungskompatibilität
Verpackte Güter (Kartons, Schachteln)Schüttgüter (Getreide, Pulver)Allgemeine Fertigungskomponenten
Nicht geeignet: Hochkorrosive chemische Umgebungen
Auslegungsdaten
  • Förderbandgeschwindigkeit (m/s)
  • Belastbarkeit pro Sensor (kg)
  • Erforderliche Erfassungsentfernung (mm)
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-10 VDC analoger Eingang, 4-20 mA Stromschleife, -40°C bis 85°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Eingangsspannung über 12 VDC, Strom über 25 mA, Umgebungstemperatur über 90°C
Halbleitersperrschichtdurchbruch bei 12 VDC Rückwärtsspannung, thermisches Durchgehen in Siliziumkomponenten über 90°C, dielektrischer Durchschlag in Isolierung bei 25 mA
Fertigungskontext
Steuerungssensoren wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldrift/Kalibrierungsverlust
Ursache: Umweltbedingte Degradation der Sensorelemente (z.B. Temperaturextreme, Feuchtigkeit, chemische Exposition) führt zu ungenauen Messwerten; Alterung interner Komponenten wie Widerstände oder Kondensatoren.
Elektrischer Ausfall
Ursache: Überspannung/transiente Spannungsspitzen beschädigen die Schaltung; Korrosion oder Feuchtigkeitseintritt an Anschlüssen/Verdrahtung; Verschleiß an beweglichen Teilen in mechanischen Sensoren (z.B. Potentiometer).
Wartungsindikatoren
  • Unregelmäßige oder inkonsistente Messwerte auf Überwachungssystemen (z.B. schwankende Werte ohne Prozessänderungen)
  • Hörbare Alarme von Steuerungssystemen, die Sensorfehler oder außerhalb des Bereichs liegende Signale anzeigen
Technische Hinweise
  • Implementieren Sie regelmäßige Kalibrierungspläne mit rückführbaren Standards und Umgebungskompensation wo anwendbar
  • Verwenden Sie Schutzgehäuse/Kabelkanäle für raue Umgebungen und installieren Sie Überspannungsschutz an elektrischen Leitungen

Konformität und Fertigungsnormen

Referenznormen
ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/ISA-5.1: Instrumentenkennzeichnung und SymboleDIN EN 61131-2: Speicherprogrammierbare Steuerungen - Geräteanforderungen und Prüfungen
Fertigungsgenauigkeit
  • Gehäuseabmessungen: +/-0,05 mm
  • Elektrischer Kontaktwiderstand: +/-5 % des Nennwerts
Qualitätsprüfung
  • Umweltbelastungstests (Temperatur, Feuchtigkeit, Vibration)
  • Funktionsgenauigkeitstest unter simulierten Betriebsbedingungen
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 15 kV → Gate-Oxid-Durchbruch in MOSFET-Eingangsstufe → Integrierte ESD-Schutzdioden mit 0,7 V Vorwärtsspannungsbegrenzung
Schwingungsamplitude über 5 g bei 100-2000 Hz → Lötstellenermüdungsausfall nach Coffin-Manson-Beziehung → Konformale Beschichtung mit 0,5 mm Dicke und spannungsentlastende Montage

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Steuerungssensoren

Herstellerprofile mit passender Produktionsfähigkeit in China.

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Steuerungssensoren

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Welche Sensortechnologien verwenden Steuerungssensoren?

Steuerungssensoren können induktive, kapazitive, photoelektrische oder Ultraschalltechnologien verwenden, um physikalische Eigenschaften wie Position, Nähe, Temperatur oder Druck zu erkennen. Die spezifische Technologie hängt von der Anwendung und dem Zielmaterial ab.

Was ist der typische Erfassungsabstand dieser Sensoren?

Laut Verzeichnisreferenz beträgt der Erfassungsabstand typischerweise 2 mm bis 20 m, abhängig vom Sensortyp. Der genaue Bereich für ein bestimmtes Modell muss jedoch mit dem Hersteller bestätigt werden.

Welche Materialien werden üblicherweise in Steuerungssensoren verwendet?

Übliche Materialien umfassen Edelstahl für das Gehäuse, Polycarbonat für Linsen, elektronische Komponenten wie Halbleiter, Widerstände und Kondensatoren sowie Kupferleitungen für die Signalübertragung.

Wie kommunizieren Steuerungssensoren mit dem Steuerungssystem des Förderers?

Steuerungssensoren wandeln physikalische Messungen in elektrische Signale um, die an die speicherprogrammierbare Steuerung (SPS) oder das Steuerungssystem des Förderers übertragen werden. Das System verarbeitet diese Signale, um die Motordrehzahl anzupassen, Abschnitte zu aktivieren oder zu deaktivieren, Alarme auszulösen oder Korrekturmaßnahmen einzuleiten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
