Technische Definition und Kernbaugruppe

Ein typisches Steuerungssystem & Motoren wird durch die Baugruppe aus Bewegungssteuerung und Motoransteuerung/Verstärker beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Integriertes Steuerungs- und Antriebssubsystem für präzise Bewegung und Positionierung von Portalsystemen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

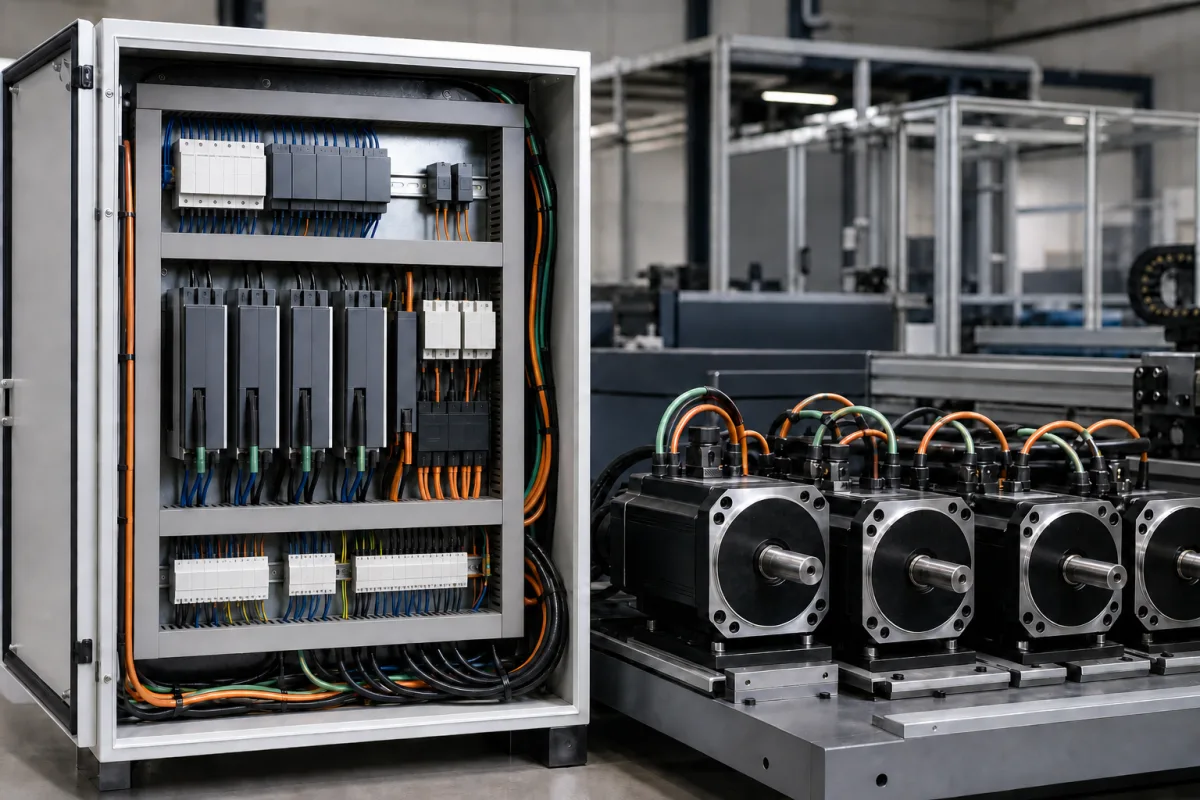

Steuerungssystem & Motoren in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Steuerungssystem & Motoren

Technische Definition

Das Steuerungssystem & Motoren ist ein kritisches Subsystem in Portalsystemen, das elektronische Steuereinheiten mit Elektromotoren kombiniert, um präzise lineare und rotatorische Bewegungen zu koordinieren und auszuführen. Es interpretiert Befehle von übergeordneten Steuerungen und wandelt sie über Motoren in mechanische Bewegung um, wodurch genaue Positionierung, Geschwindigkeitsregelung und Synchronisation von Portalbauteilen ermöglicht werden. Das Steuerungssystem empfängt Positionierungs- und Bewegungsbefehle, verarbeitet sie über speicherprogrammierbare Steuerungen (SPS) oder Bewegungssteuerungen und sendet Signale an Motorantriebe. Diese regeln die elektrische Leistung zu den Motoren (typischerweise Servo- oder Schrittmotoren), die elektrische Energie über Zahnräder, Riemen oder Direktantriebe in präzise mechanische Bewegung umwandeln, um Portalträger, Schlitten oder Werkzeuge zu bewegen. Zu den wichtigsten Parametern gehören Nennleistung (0,75–7,5 kW), Nenndrehzahl (1500–3000 U/min), Positioniergenauigkeit (±0,02–±0,05 mm), Wiederholgenauigkeit (±0,01–±0,02 mm), Versorgungsspannung (380–480 V AC), Steuerspannung (24 V DC ±10%), Betriebstemperatur (0–40°C), Lagertemperatur (-20–60°C), relative Luftfeuchtigkeit (5–95%), Schutzart (IP54–IP65), Isolierstoffklasse (F) und Gewicht (50–200 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Subsystem umfasst elektronische Komponenten (Leiterplatten, ICs), Kupferwicklungen, Stahlbleche, Aluminiumgehäuse und Kunststoffisolierung. Referenzierte Normen umfassen IEC 60034-1, ISO 230-2, IEC 60038, IEC 61131-2, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529 und IEC 60085. Bestätigen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das Steuerungssystem empfängt Positionierungs- und Bewegungsbefehle, verarbeitet sie über SPS oder Bewegungssteuerungen und sendet Signale an Motorantriebe. Diese regeln die elektrische Leistung zu den Motoren (typischerweise Servo- oder Schrittmotoren), die elektrische Energie über Zahnräder, Riemen oder Direktantriebe in präzise mechanische Bewegung umwandeln, um Portalträger, Schlitten oder Werkzeuge zu bewegen.

Hauptmaterialien

Elektronische Bauteile (Leiterplatten, ICs), Kupferwicklungen, Stahlblechpakete, Aluminiumgehäuse, Kunststoffisolierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennleistung	0.75–7.5 kW	Auswahl nach Lastmoment und Betriebsart.IEC 60034-1
Nenndrehzahl	1500–3000 rpm	Higher speed reduces torque; gearbox may be needed.IEC 60034-1
Positioniergenauigkeit	±0.02–±0.05 mm	Depends on encoder resolution and mechanical backlash.ISO 230-2
Wiederholgenauigkeit	±0.01–±0.02 mm	Critical for batch production consistency.ISO 230-2
Versorgungsspannung	380–480 V AC	Three-phase; other voltages on request.IEC 60038
Steuerspannung	24 ±10% V DC	For PLC I/O and sensors.IEC 61131-2
Betriebstemperatur	0–40 °C	Derate above 40°C; below 0°C may affect lubrication.IEC 60068-2-1
Lagertemperatur	-20–60 °C	Non-condensing environment required.IEC 60068-2-2
Relative Luftfeuchtigkeit	5–95 %	Non-condensing; condensation may cause corrosion.IEC 60068-2-78
Schutzart	IP54–IP65	IP65 für staubige Umgebungen oder Waschbereiche.IEC 60529
Isolierstoffklasse	F	Class H available for high-temperature applications.IEC 60085
Gewicht	50–200 kg	Includes motors, drives, and control cabinet.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Bewegungssteuerung
Verarbeitet Bewegungsbefehle und berechnet Bahnkurven
Material: Elektronische Bauteile, Kunststoffgehäuse (ABS-Kunststoff)
Motoransteuerung/Verstärker
Wandelt Steuersignale in Leistungssignale für Motoren um
Material: Elektronische Bauteile, Aluminium-Kühlkörper
Servomotor
Bietet präzise Drehbewegung mit Rückführungsregelung
Material: Stahlblechpakete, Kupferwicklungen, Magnete
Geber/Auflöser
Liefert Positions- und Drehzahlrückmeldung an die Steuerung
Material: Optische/elektronische Bauteile, Aluminiumgehäuse
Stromversorgungsgerät
Stellt geregelte elektrische Energie für Steuerungs- und Antriebssysteme bereit
Material: Elektronische Bauteile, Stahlgehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur Umgebungsatmosphärendruck
Weitere Spezifikationen:	Maximale Traglast: 500 kg, Positioniergenauigkeit: ±0,1 mm, Schutzart: IP54
Betriebstemperatur:	0°C bis +40°C (Betrieb), -20°C bis +60°C (Lagerung)

Montage- und Anwendungskompatibilität

Saubere IndustrieumgebungenFertigungs-MontagelinienLaborautomatisierungssysteme

Nicht geeignet: Hochvibrationsumgebungen mit kontinuierlichen Stoßbelastungen

Auslegungsdaten

Maximale Portalverfahrstrecke (X/Y/Z-Achsen)
Erforderliche Positioniergeschwindigkeit und Beschleunigung
Gesamtbewegungsmasse inklusive Nutzlast

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

24-48 VDC für Steuerlogik, 200-480 VAC für Motorantriebe, 0-10 VDC analoges Positionssignal

Belastungs- und Ausfallgrenzen

Steuerspannung fällt für >100 ms unter 20 VDC, Motorenwicklungstemperatur überschreitet 155°C Isolationsklassengrenze, Encoder-Feedback-Abweichung >0,1° vom Sollwert

Elektromagnetische Störungen, die PWM-Signale beeinträchtigen, Lager-Schmierungsabbau bei >120°C, Oberschwingungsverzerrung über 5% THD, die Drehmomentwelligkeit verursacht

Fertigungskontext

Steuerungssystem & Motoren wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Isolationsdurchschlag

Ursache: Thermische Alterung durch Überhitzung infolge von Überlastung, unzureichender Belüftung oder Spannungsungleichgewicht; Kontamination durch Staub, Feuchtigkeit oder Chemikalien, die Isoliermaterialien abbauen.

Lagerausfall

Ursache: Schmierungsprobleme (unzureichendes, falsches oder verunreinigtes Fett/Öl); Fehlausrichtung oder Unwucht, die übermäßige mechanische Belastung verursacht; Eindringen von Verunreinigungen wie Schmutz oder Feuchtigkeit.

Wartungsindikatoren

Ungewöhnliche hörbare Geräusche wie Schleifen, Kreischen oder Brummen vom Motor oder Steuerschrank, die auf Lagerabnutzung, Lichtbogenbildung oder lockere Komponenten hinweisen.
Übermäßige Wärme, die durch Berührung oder Thermografie an Motorgehäusen, Steuergehäusen oder Verkabelung festgestellt wird und auf Überlastung, schlechte Verbindungen oder Kühlsystemausfall hindeutet.

Technische Hinweise

Implementieren Sie vorausschauende Wartung mit Schwingungsanalyse und Infrarot-Thermografie, um frühe Anzeichen von Unwucht, Fehlausrichtung oder Überhitzung vor einem katastrophalen Ausfall zu erkennen.
Sorgen Sie für geeignete Umgebungsbedingungen: Halten Sie Steuerungssysteme und Motoren sauber, trocken und kühl; verwenden Sie geschlossene Gehäuse und regelmäßige Reinigung, um Kontamination und Feuchtigkeitseintritt zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenIEC 60034-1: Drehende elektrische Maschinen - Bemessung und BetriebsverhaltenEN 60204-1: Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen

Fertigungsgenauigkeit

Wellenlauf: ≤0,02mm
Motoraufspannfläche Ebenheit: ≤0,1mm

Qualitätsprüfung

Isolationswiderstandsmessung (≥100MΩ bei 500VDC)
Schwingungsanalyse (≤2,8mm/s RMS bei Nenndrehzahl)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gegen-EMF-Spannungsspitze während schneller Verzögerung übersteigt 150% der Nennspannung → IGBT-Modul thermisches Durchgehen und Gate-Treiber-Ausfall → Dynamisches Brems-Widerstandsnetzwerk ausgelegt für 125% Spitzen-Rekuperationsenergie mit 10 ms Ansprechzeit

Encoder-Kabelkapazität übersteigt 100 pF/m und verursacht Signalintegritätsverlust → Positionsfeedback-Phasenverschiebung >15° bei 1 kHz Bandbreite → Differenzielle Leitungs-Treiber mit 120Ω Abschlusswiderstand und geschirmte verdrillte Paar-Verkabelung
