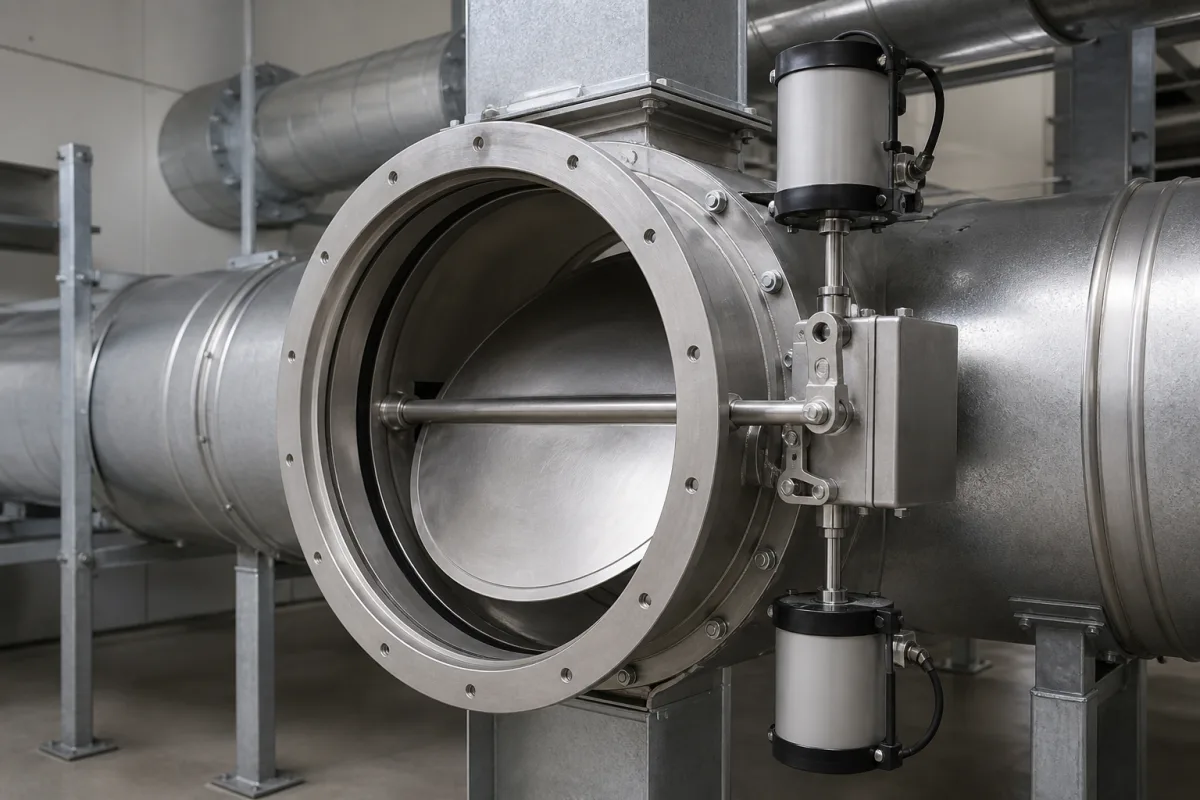

Klappen und Ventile für Abgassysteme | Industrielle Komponenten

Produktspezifikationen

Technische Details und Fertigungskontext für Klappen/Ventile

Technische Definition

Klappen und Ventile sind kritische Komponenten in Abgassystemen, die den Durchfluss, den Druck und die Richtung von Abgasen steuern. Klappen fungieren typischerweise als verstellbare Lamellen oder Flügel, um den Luftstrom zu modulieren, während Ventile Ein/Aus-Isolation oder Richtungssteuerung bieten. Sie arbeiten zusammen, um die Systemleistung, Energieeffizienz und Sicherheit zu verwalten, indem sie Rückströmung verhindern, Druck ausgleichen und Emissionen zu geeigneten Behandlungs- oder Ableitungspunkten leiten. Diese Komponenten sind in verschiedenen Ausführungen und Materialien erhältlich, einschließlich Edelstahl, Kohlenstoffstahl und Aluminiumlegierungen, um unterschiedlichen Betriebsumgebungen gerecht zu werden. Zu den wichtigsten Parametern für die Auswahl gehören Nenndurchmesser (DN50–DN600 nach ISO 6708), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (-40 bis 85 °C), Leckrate (0,01–0,1 % nach ISO 5208), Betätigungsdrehmoment (50–500 N·m), Reaktionszeit (2–10 s), Steuersignal (4–20 mA nach IEC 60381), Versorgungsspannung (24 V DC ±10 %), IP-Schutzart (IP54–IP65 nach IEC 60529), Gehäusematerial (WCB oder CF8M nach ASTM A216/A351), Sitzmaterial (PTFE oder RPTFE nach ASTM D3294) und Gewicht (15–60 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Klappen und Ventile werden je nach Systemanforderungen manuell, elektrisch oder pneumatisch betätigt. Die richtige Auswahl und Wartung sind entscheidend, um einen zuverlässigen Betrieb zu gewährleisten, Leckagen zu verhindern und die Systemeffizienz aufrechtzuerhalten. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um modellspezifische Werte und die Einhaltung geltender Normen zu bestätigen.

Funktionsprinzip

Klappen funktionieren durch Drehen von Flügeln oder Lamellen, um die offene Querschnittsfläche zu vergrößern oder zu verkleinern und so den Luftströmungswiderstand zu steuern. Ventile verwenden verschiedene Mechanismen (Drosselklappe, Schieber, Kugel), um den Strömungsweg vollständig zu öffnen, zu schließen oder teilweise zu blockieren. Beide werden typischerweise je nach Systemanforderungen manuell, elektrisch oder pneumatisch betätigt. Das Betätigungsdrehmoment und die Reaktionszeit sind für den ordnungsgemäßen Betrieb entscheidend, und das Steuersignal (4–20 mA) wird für die analoge Steuerung verwendet. Die Leckrate gibt die Dichtleistung an, und die IP-Schutzart definiert den Schutz gegen Staub und Wasser. Die Gehäuse- und Sitzmaterialien bestimmen die chemische Beständigkeit und Reibungseigenschaften. Diese Komponenten müssen basierend auf den spezifischen Prozessbedingungen, einschließlich Druck, Temperatur und Medienverträglichkeit, ausgewählt werden.

Hauptmaterialien

Edelstahl, Kohlenstoffstahl, Aluminiumlegierungen

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennweite	DN50–DN600 mm	Standard sizes for pipe connectionsISO 6708
Betriebstemperatur	-40–85 °C	Bereich durch den Dichtungswerkstoff begrenzt
Leckrate	0.01–0.1 %	Class IV or better
Betätigungsdrehmoment	50–500 N·m	Required for manual or motorized operation
Ansprechzeit	2–10 s	Full stroke time for actuators
Steuersignal	4–20 mA	Analog control standardIEC 60381
Versorgungsspannung	24 ±10% V DC	For electric actuators
Schutzart	IP54–IP65	Dust and water protectionIEC 60529
Gehäusematerial	WCB/CF8M	Carbon steel or stainless steelASTM A216/A351
Dichtungsmaterial	PTFE/RPTFE	Chemikalienbeständig und reibungsarmASTM D3294
Gewicht	15–60 kg	Depends on size and pressure class

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Lamellen-/Jalousie-Baugruppe
Primäres Strömungsregelungselement, das zur Luftstrommodulation rotiert
Material: Edelstahl
Dichtung/Dichtring
Sorgt für luftdichten Verschluss, wenn der Dämpfer/Ventil in geschlossener Position ist
Material: Silikonkautschuk oder Hochtemperatur-Elastomer
Welle
Verbinder zwischen Antriebsmechanismus und Lamellen/Jalousien zur Drehregelung
Material: Kohlenstoffstahl oder rostfreier Stahl
Stellantrieb
Erzeugt mechanische Kraft zum Öffnen, Schließen oder Modulieren der Klappen-/Ventilstellung
Material: Gehäuse aus Aluminium mit Stahl-/Innenkomponenten

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar (Standard), bis zu 25 bar mit verstärkten Ausführungen
Durchflussrate:	0,1 bis 50 m³/s, abhängig von Ventilgröße und -typ
Betriebstemperatur:	-40°C bis +85°C

Montage- und Anwendungskompatibilität

Industrielle Abgase (Verbrennungsprodukte)ProzessluftströmeTrockene partikelbeladene Strömungen

Nicht geeignet: Hochkorrosive chemische Ströme (z.B. konzentrierte Säuren, Chlorgas) ohne spezielle korrosionsbeständige Materialien

Auslegungsdaten

Erforderlicher Volumenstrom (m³/s oder CFM)
Zulässiger Systemdruckverlust (Pa oder inches H₂O)
Gastemperatur und -zusammensetzung (einschließlich Partikelbeladung)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-600 °C Temperatur, 0-2,5 bar Differenzdruck, 0-100 % Betätigungszyklen

Belastungs- und Ausfallgrenzen

650 °C Dauerbelastung, 3,0 bar Differenzdruck, 10^6 Betätigungszyklen

Thermische Kriechverformung bei 650 °C überschreitet die Streckgrenze von Edelstahl 316 (205 MPa), druckinduzierte Spannungskonzentration bei 3,0 bar überschreitet die Dauerfestigkeitsgrenze, kumulativer Verschleiß bei 10^6 Zyklen überschreitet die Materialabtragstoleranz von 0,5 mm.

Fertigungskontext

Klappen/Ventile wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Festsitzen/Binden

Ursache: Akkumulation von Partikeln, Korrosionsprodukten oder thermischen Ausdehnungsunterschieden in Ventilspindeln, Dämpferklappen oder Dichtflächen, oft verstärkt durch unzureichende Schmierung oder Umgebungskontamination.

Innere Leckage/Sitzverschleiß

Ursache: Verschleiß durch abrasive Medien, Kavitation bei Hochdruckabfall-Anwendungen oder chemischer Angriff, der Ventilsitze, Dämpferdichtungen oder Klappenkanten verschlechtert und zum Verlust der Absperrfähigkeit führt.

Wartungsindikatoren

Akustisch: Zischende oder pfeifende Geräusche, die auf Gas- oder Dampfleckagen an Dichtungen oder Sitzen hinweisen.
Visuell: Externe Leckage von Prozessflüssigkeit oder sichtbare Korrosion/Rissbildung an Ventilkörpern, Dämpfergehäusen oder Aktuatorverbindungen.

Technische Hinweise

Implementieren Sie regelmäßige Schmierung- und Reinigungspläne für bewegliche Teile unter Verwendung kompatibler Schmiermittel und stellen Sie sicher, dass Dichtungen intakt sind, um das Eindringen von Verunreinigungen zu verhindern.
Installieren Sie Siebe stromaufwärts, um Partikel aufzufangen, und erwägen Sie ein Upgrade auf verschleiß-/korrosionsbeständige Materialien (z.B. gehärtete Sitze, Edelstahl) für Hochverschleißanwendungen.

Konformität und Fertigungsnormen

Referenznormen

ISO 5211:2017 - Industriearmaturen - TeilumdrehungsantriebsanschlüsseANSI/FCI 70-2-2013 - RegelventilsitzleckageDIN EN 593:2017 - Industriearmaturen - Metallische Schmetterlingsventile für allgemeine Zwecke

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,05 mm
Oberflächenebenheit: 0,08 mm pro 100 mm

Qualitätsprüfung

Hydrostatischer Drucktest (Sitz und Gehäuse)
Eindringprüfung mit Farbeindringmittel für Oberflächendefekte

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelakkumulation über 50 μm im Ventilsitzspalt → Abweichung des Durchflusskoeffizienten über ±5 % der Spezifikation → Installation einer 10 μm Absolut-Filtration stromaufwärts mit Differenzdrucküberwachung bei 0,1 bar Schwellenwert

Aktuatordrehmomentübertragungsverlust durch Zahnverschleiß über 0,2 mm Spiel → Positionsregelungsfehler über ±2° Winkeltoleranz → Implementierung einer Hall-Effekt-Positionsrückführung mit 0,5° Auflösung und automatischem Spielausgleichsalgorithmus

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Klappen/Ventile

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

XICHENG EP LTD

Bao'an, Shenzhen, Guangdong (laut offizieller Website) · CN

Die offizielle Seite zu motorisierten Luftklappen führt spritzgegossene Gehäuse aus PP, PVC und flammhemmendem PP mit elektrischen Stellantrieben 220 V oder 24 V, Auf/Zu- oder 0–10-V/4–20-mA-Regelung, rund DN63–DN315 und rechteckig nach Kanalmaß, Lieferzeit 10–20 Tage; die About-Seite derselben Domain nennt den Hauptsitz in Bao'an, Shenzhen, die Fertigung von Nasswäschern, Aktivkohle-Adsorbern und PP/PVC-Lüftungsbauteilen, vier Produktionsstandorte und über 300 Arbeitskräfte. Leckageklasse und Temperaturbeständigkeit je Einsatz prüfen.

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Quellseite ansehen ↗ plastic-xc.com · geprüft am 2026-10-05

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Klappen/Ventile

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien werden typischerweise für Klappen und Ventile verwendet?

Häufige Materialien sind Edelstahl, Kohlenstoffstahl und Aluminiumlegierungen. Das Gehäusematerial kann WCB oder CF8M sein, und das Sitzmaterial kann PTFE oder RPTFE sein, wie in den Referenzdaten aufgeführt.

Wie hoch ist der Betriebsdruckbereich für diese Komponenten?

Der Referenzbetriebsdruckbereich liegt bei 1,0 bis 1,6 MPa. Der tatsächliche Bereich hängt jedoch vom spezifischen Modell und der Anwendung ab, daher immer mit dem Hersteller verifizieren.

Wie werden Klappen und Ventile betätigt?

Sie können manuell, elektrisch oder pneumatisch betätigt werden. Das Betätigungsdrehmoment und die Reaktionszeit sind wichtige Parameter, mit typischen Werten von 50–500 N·m und 2–10 Sekunden.

Welche Normen gelten für diese Produkte?

Relevante Normen sind ISO 6708 für Nenndurchmesser, ISO 5208 für Leckageprüfung, IEC 60381 für Steuersignal, IEC 60529 für IP-Schutzart und ASTM A216/A351 für Gehäusematerial. Dies sind Referenznormen; die Einhaltung muss mit dem Lieferanten bestätigt werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
