Technische Definition

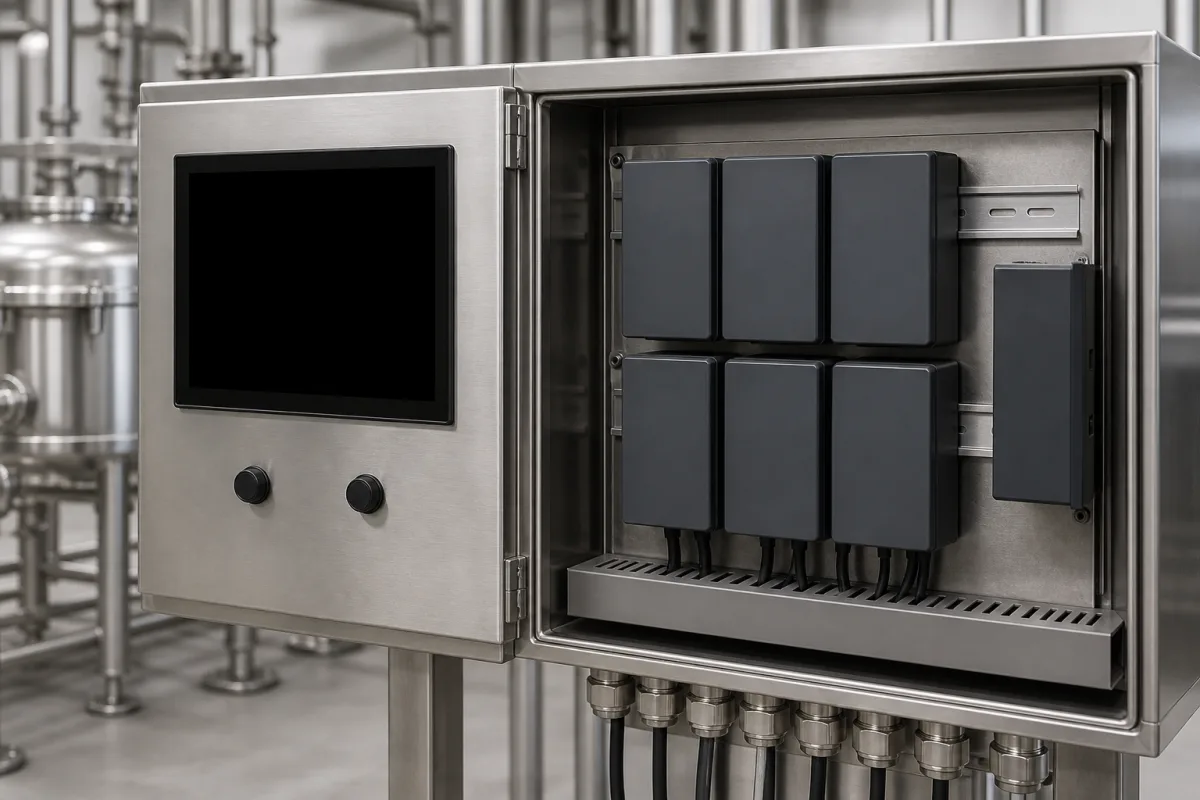

Die Datenerfassungsschnittstelle ist eine spezialisierte Komponente in Modulen der Prozessanalysentechnik (PAT) im Maschinen- und Anlagenbau. Sie dient als Brücke zwischen physischen Messgeräten (wie Sensoren und Analysatoren) und Datenverarbeitungs- oder Steuerungssystemen. Die Schnittstelle wandelt analoge oder digitale Signale verschiedener Prozessüberwachungsgeräte in standardisierte Formate um, die für Echtzeitanalyse, Qualitätskontrolle und Prozessoptimierung in Fertigungsumgebungen geeignet sind. Sie umfasst typischerweise eine Leiterplatte, elektronische Komponenten und ein Industriegehäuse. Zu den wichtigsten Parametern gehören 8–32 analoge Eingangskanäle, eine Abtastrate von 100–1000 Hz pro Kanal, ADC-Auflösung von 16–24 Bit, Genauigkeit von ±0,1 % vom Messbereich, Eingangssignalbereich von 0–10 V, Versorgungsspannung von 24 V DC ±10 %, Leistungsaufnahme von 5–15 W, Betriebs- und Lagertemperaturbereich von -40 bis 85 °C, Luftfeuchtigkeit von 5–95 % relative Feuchte (nicht kondensierend), Schutzart IP54–IP65 (gemäß IEC 60529), Kommunikationsschnittstellen wie RS-485 und Modbus RTU (optional Ethernet), Abmessungen von 100×75×25 mm und Gewicht von 0,2–0,5 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Die Schnittstelle unterstützt Signalaufbereitung, Analog-Digital-Umwandlung und Kommunikationsprotokolle wie Ethernet, Profibus, Modbus und OPC. Sie ist für die Montage auf Panel oder DIN-Schiene ausgelegt und für industrielle Umgebungen geeignet. Vor der Beschaffung sollten Sie die modellspezifischen Spezifikationen und Normenkonformität mit dem Hersteller bestätigen.
Funktionsprinzip
Die Datenerfassungsschnittstelle empfängt elektrische Signale von angeschlossenen Sensoren und Instrumenten. Sie führt eine Signalaufbereitung durch, einschließlich Verstärkung, Filterung und Isolierung, um die Signale für die Verarbeitung vorzubereiten. Analoge Signale werden mithilfe von Analog-Digital-Wandlern (ADCs) in digitale Daten umgewandelt. Anschließend implementiert die Schnittstelle Kommunikationsprotokolle wie Ethernet, Profibus, Modbus oder OPC, um die formatierten Daten an übergeordnete Systeme für PAT-Anwendungen zu übertragen. Dies ermöglicht eine Echtzeitüberwachung und -steuerung von Fertigungsprozessen.
