Prozessanalysetechnik-Modul

Auf Basis strukturierter CNFX-Herstellerprofile wird Prozessanalysetechnik-Modul im Bereich Herstellung von chemischen Erzeugnissen anhand von Betriebsdruck bis Betriebstemperatur eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Prozessanalysetechnik-Modul wird durch die Baugruppe aus Durchflusszelle und Analytisches Sensorarray beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein modulares Analysesystem, das in kontinuierliche chemische Synthesesysteme integriert ist, für die Echtzeitüberwachung und Steuerung chemischer Prozesse.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

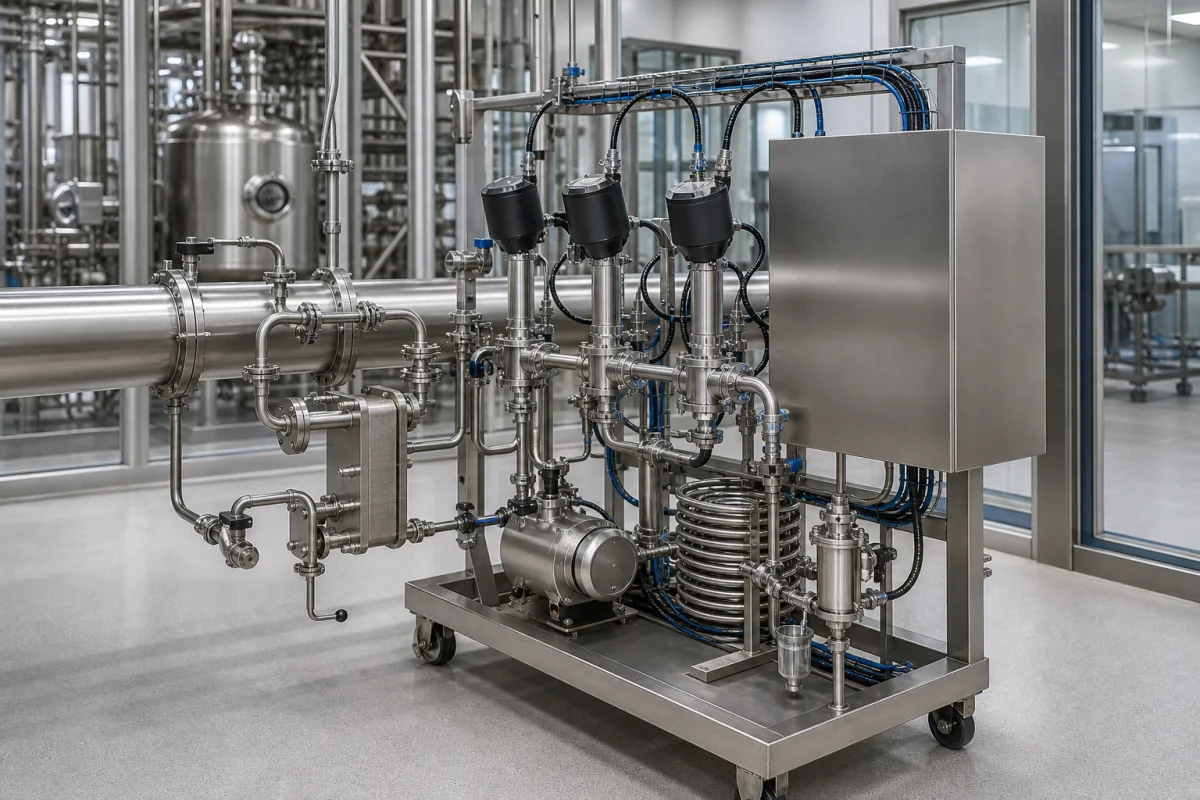

Prozessanalysetechnik-Modul in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Prozessanalysetechnik-Modul

Technische Definition

Das Prozessanalysetechnik-Modul (PAT-Modul) ist eine kritische Komponente von kontinuierlichen chemischen Synthesesystemen, die eine Echtzeitanalyse chemischer Reaktionen und Prozessparameter während der kontinuierlichen Fertigung ermöglicht. Es bietet Inline- oder Online-Analysefunktionen zur Überwachung wichtiger Qualitätsmerkmale, des Reaktionsfortschritts und der Prozessbedingungen, was eine sofortige Rückkopplungssteuerung ermöglicht und eine gleichbleibende Produktqualität in der pharmazeutischen, Feinchemie- und Spezialchemieproduktion gewährleistet. Das Modul ist für die Integration in modulare Durchflusssysteme ausgelegt und bietet eine kompakte Bauform (200×300×150 mm) und ein geringes Gewicht (5 kg) für eine einfache Montage. Es arbeitet in einem Druckbereich von 1,0–1,6 MPa und einem Temperaturbereich von -20 bis 80 °C, mit einer Ansprechzeit von ≤1 Sekunde für die Echtzeit-Prozesssteuerung. Die Messgenauigkeit beträgt ±0,5 % vom Messbereichsendwert. Das Modul wird mit 24 V DC (±10 %) versorgt und kommuniziert über einen 4–20-mA-Analogausgang (gemäß IEC 60381-1) für die SPS-Integration. Es ist nach IP65 (gemäß IEC 60529) staubdicht und gegen Wasserstrahlen geschützt. Die medienberührten Teile bestehen aus korrosionsbeständigem Edelstahl 316L (gemäß ASTM A240), weitere Materialien sind Hastelloy, PTFE, Saphir-Optikfenster und Quarzglas. Das PAT-Modul verwendet typischerweise verschiedene Analysetechniken (wie Spektroskopie, Chromatographie oder Sensor-Arrays), um den chemischen Strom im Durchflusssystem kontinuierlich zu beproben und zu analysieren. Es sammelt Echtzeitdaten zu Parametern wie Konzentration, Reinheit, Temperatur, Druck und Durchflussrate und verarbeitet diese Informationen über integrierte Software, um umsetzbare Erkenntnisse für die Prozesssteuerung und -optimierung zu liefern. Dies ermöglicht Herstellern, eine gleichbleibende Qualität aufrechtzuerhalten und die Effizienz in kontinuierlichen Fertigungsprozessen zu verbessern. Überprüfen Sie vor dem Kauf oder der Verwendung immer die modellspezifischen Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Das PAT-Modul verwendet typischerweise verschiedene Analysetechniken (wie Spektroskopie, Chromatographie oder Sensor-Arrays), um den chemischen Strom im Durchflusssystem kontinuierlich zu beproben und zu analysieren. Es sammelt Echtzeitdaten zu Parametern wie Konzentration, Reinheit, Temperatur, Druck und Durchflussrate und verarbeitet diese Informationen über integrierte Software, um umsetzbare Erkenntnisse für die Prozesssteuerung und -optimierung zu liefern. Das Modul ist für Inline- oder Online-Überwachung ausgelegt und ermöglicht eine sofortige Rückkopplungssteuerung, um eine gleichbleibende Produktqualität sicherzustellen. Sein kompaktes Design und standardisierte Schnittstellen ermöglichen eine nahtlose Integration in bestehende kontinuierliche Durchflusssysteme.

Hauptmaterialien

Edelstahl (316L), Hastelloy, PTFE (Polytetrafluorethylen), Saphir-Optikfenster, Quarzglas

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Betriebstemperatur	-20–80 °C	Above 80°C may degrade seals
Ansprechzeit	≤1 s	For real-time process control
Messgenauigkeit	±0.5 %	Relative to full scale
Stromversorgung	24 ±10% V DC	Weiter Eingangsbereich für den Industrieeinsatz
Schutzart	IP65	Staubdicht und strahlwassergeschütztIEC 60529
Werkstoff (medienberührt)	316L	Korrosionsbeständiger EdelstahlASTM A240
Kommunikationsschnittstelle	4–20 mA	Analog output for PLC integrationIEC 60381-1
Abmessungen (B×H×T)	200×300×150 mm	Compact for modular integration
Gewicht	5 kg	Leichtgewicht für einfache Montage

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Durchflusszelle
Beherbergt die analytische Messzone, in welcher der chemische Strom analysiert wird
Material: Edelstahl mit optischen Fenstern
Analytisches Sensorarray
Erfasst und misst spezifische chemische und physikalische Parameter
Material: Verschiedene Materialien (abhängig von der Analysetechnik)
Datenerfassungsschnittstelle
Wandelt Sensorsignale in digitale Daten zur Verarbeitung um
Material: Elektronische Bauteile in Schutzgehäuse
Integrations-Montagewinkel
Befestigt das Modul im Durchflusssystem
Material: Edelstahl
Integrierte Software
Wandelt die rohen Sensordaten in die Prozessanzeigen und Rückmeldesignale um, auf die die Linie reagiert.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar
Durchflussrate:	0,1 bis 100 ml/min
Betriebstemperatur:	-20°C bis +80°C
slurry concentration:	Bis zu 30 % Feststoffe nach Gewicht

Montage- und Anwendungskompatibilität

Organische Lösungsmittel (z.B. DMF, THF, Acetonitril)Wässrige Lösungen (pH 2-12)Ionische Flüssigkeiten

Nicht geeignet: Konzentrierte Flusssäure oder starke Oxidationsmittel (z.B. rauchende Salpetersäure)

Auslegungsdaten

Maximale Prozessdurchflussrate (ml/min)
Erforderliche analytische Frequenz (Messungen pro Stunde)
Anzahl der gleichzeitig zu überwachenden analytischen Parameter

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-100 bar, 5-50 °C, pH 0-14

Belastungs- und Ausfallgrenzen

Druck > 120 bar verursacht Dichtungsbruch, Temperatur > 80 °C degradiert optische Komponenten, pH < -1 oder > 15 korrodiert benetzte Oberflächen

Dichtungsversagen aufgrund von Elastomer-Kompressionssatz über 25 % bei 120 bar, optischer Polymerabbau über Arrhenius-Kinetik oberhalb 80 °C, Korrosion über Nernst-Gleichung bei extremem pH-Wert

Fertigungskontext

Prozessanalysetechnik-Modul wird innerhalb von Herstellung von chemischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschmutzung/Beschichtung von Optikfenstern

Ursache: Ablagerung von Prozessrückständen, Partikeln oder chemischen Ablagerungen auf optischen Oberflächen, die die Signalübertragung und Genauigkeit aufgrund unzureichender Reinigungsprotokolle, inkompatibler Prozessmaterialien oder schlechter Umgebungsabdichtung beeinträchtigen.

Sensor-Drift/Kalibrierungsverlust

Ursache: Allmähliche Abweichung von der kalibrierten Genauigkeit aufgrund von Temperaturzyklen, Vibration, Alterung elektronischer Komponenten oder Exposition gegenüber aggressiven Prozessbedingungen, was zu unzuverlässigen analytischen Daten führt.

Wartungsindikatoren

Allmähliche oder plötzliche Verschlechterung des Signal-Rausch-Verhältnisses oder Basislinieninstabilität in analytischen Messwerten
Hörbare Alarme oder visuelle Anzeigen vom Steuerungssystem des Moduls, die Kalibrierungsfehler, Kommunikationsfehler oder außerhalb der Spezifikation liegende Betriebsbedingungen signalisieren

Technische Hinweise

Implementieren Sie einen vorbeugenden Wartungsplan für die Reinigung von Optikfenstern mit herstellerempfohlenen Lösungsmitteln und Verfahren und stellen Sie sicher, dass Umgebungsdichtungen intakt sind, um Kontaminationseintritt zu verhindern.
Etablieren Sie regelmäßige Kalibrierungsprüfungen und Driftüberwachung mit Referenzstandards und halten Sie stabile Betriebsbedingungen (Temperatur, Vibrationsisolierung) aufrecht, um Sensorstress zu minimieren und die Genauigkeit zu verlängern.

Konformität und Fertigungsnormen

Referenznormen

DIN EN 61010-1 (Sicherheitsanforderungen für elektrische Betriebsmittel für Mess-, Steuerungs- und Laborgebrauch)CE-Kennzeichnung (EU-Konformität für Gesundheit, Sicherheit und Umweltschutz)

Fertigungsgenauigkeit

Durchflusspfad-Dimensionstoleranz: +/-0,05 mm
Optikfenster-Ebenheit: λ/10 bei 632,8 nm

Qualitätsprüfung

Dichtheitsintegritätstest (Helium-Massenspektrometrie)
Materialverifikationstest (Röntgenfluoreszenzspektroskopie)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fourier-Transform-Infrarotspektrometer-Laserdiodenstrom über 150 mA → Spektrometer-Wellenlängendrift > 2 nm von 1550 nm-Kalibrierung → Strombegrenzungsschaltung mit 100 mA Maximum, thermoelektrischer Kühler bei 25±0,1 °C

Peristaltikpumpen-Schlauchkompressionskraft über 15 N/cm² → Durchflussratenabweichung > 5 % vom 10 ml/min-Sollwert → Kraftrückkopplungs-Regelkreis, Polyurethanschlauch mit 20 MPa Zugfestigkeit
