Datenerfassungs- und Verarbeitungseinheit

Die Datenerfassungs- und Verarbeitungseinheit ist das zentrale elektronische Subsystem des automatisierten Messtechnik-Moduls. Sie verbindet direkt mit verschiedenen Messsensoren (z. B. Laserscannern, Vision-Kameras, Tastern). Ihre Hauptaufgabe besteht darin, rohe analoge oder digitale Sensorsignale zu erfassen, in präzise digitale Daten umzuwandeln, eine erste Verarbeitung (wie Filterung, Rauschunterdrückung und Einheitenumrechnung) durchzuführen und die Daten für eine zuverlässige Kommunikation an die zentrale Steuerung des Moduls oder externe Systeme zu verpacken. Sie gewährleistet Datenintegrität und Aktualität für Qualitätskontrolle und Prozessüberwachung.

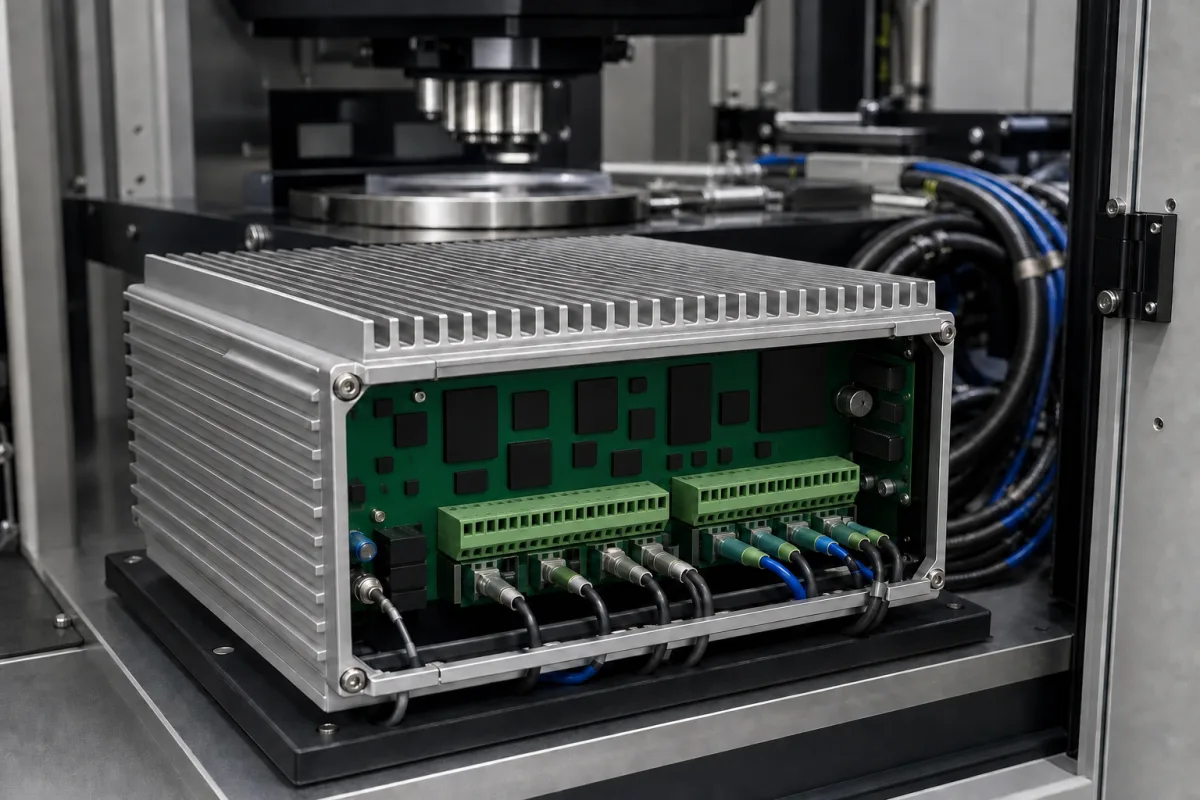

Die Einheit verfügt typischerweise über eine Leiterplatte (PCB) mit elektronischen Bauteilen (ICs, Widerständen, Kondensatoren) und ist in einem Aluminiumgehäuse untergebracht. Sie bietet eine Abtastrate von 100–1000 kS/s, eine Auflösung von 16–24 Bit und unterstützt 8–32 Eingangskanäle mit einem Eingangsspannungsbereich von ±10 V. Die Genauigkeit beträgt ±0,05 % vom Messbereich. Sie arbeitet in einem Temperaturbereich von -40 bis 85 °C (Lagerung -40 bis 105 °C) und einer Luftfeuchtigkeit von 5–95 % r. F. (nicht kondensierend), mit Schutzarten von IP54 bis IP65. Die Versorgungsspannung beträgt 24 V DC (±10 %), der Leistungsverbrauch 5–15 W. Kommunikationsschnittstellen umfassen Ethernet und RS-485, und das Gewicht beträgt 0,5–2,0 kg.

Diese Spezifikationen sind Referenzbereiche für typische Konfigurationen; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Einheit erfüllt Umgebungsstandards wie IEC 60068-2-1/2 für Temperatur und IEC 60068-2-78 für Feuchtigkeit sowie IEC 60529 für Schutzarten. Überprüfen Sie vor dem Kauf immer modellspezifische Parameter und Standards mit dem rechtlichen Hersteller oder Lieferanten.

Die Einheit empfängt elektrische Signale von angeschlossenen Messsensoren über Eingangskanäle. Ein Analog-Digital-Wandler (ADC) digitalisiert analoge Signale. Ein dedizierter Mikroprozessor oder FPGA führt eingebettete Firmware aus, um diese digitalen Daten zu verarbeiten – unter Anwendung von Kalibrierkurven, digitalen Filtern und Algorithmen, um aussagekräftige Messwerte (z. B. Abmessungen, Positionen) zu extrahieren. Verarbeitete Daten werden formatiert und über industrielle Kommunikationsprotokolle (z. B. EtherCAT, PROFINET, Ethernet/IP) an das Host-System übertragen. Es enthält oft lokale Pufferung und Fehlerprüfmechanismen.
